Параметр

Значение

Канал вертикального отклонения

Число каналов

2

Полоса пропускания ( - 3 дБ)

Полная: 0...15 ГГц

Ограниченная: 0...8 ГГц

Время нарастания (10% - 90%)

≤ 23,4 пс (15 ГГц)

≤ 43,8 пс (8 ГГц)

Уровень шумов

< >

< >

Коэффициент отклонения (К _откл )

1 мВ/дел ... 500 мВ/дел с шагом 1 - 2 - 5 или 0,5%

Погрешность измерения напряжения

± 2% (от полной шкалы) + 2 мВ

Уровень собственных шумов, с.к.з.

≤ 2 мВ – в режиме полной полосы пропускания

≤ 1,5 мВ – в режиме ограничения полосы пропускания

Входной импеданс

(50 ± 1) Ом

Максимальное входное напряжение

1 В пик - пик

ВЧ вход

соединитель К - типа (2.92 мм) совместим с SMA и PC3.5

Регулируемая временная задержка между каналами

до 100 нс ( с шагом 1 пс )

Канал горизонтального отклонения

Режимы работы (развертка)

Основная, подсвеченная, задержанная, двойная задержанная

Коэффициент отклонения (К _откл

5 пс/дел ... 3,2 мс/дел

Погрешность измерения временных интервалов, с.к.з.

> 200 пс / дел : ± 0,2% o т изм. временного интервала ± 12 пс

< >

Разрешение

64 фс (мин.)

Синхронизация

Источники синхросигнала

Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частот ы) , внешний с восстан . тактовой частоты – только АКИП - 41 32 /3 , АКИП - 41 32 / 4 , АКИП - 4132/7 )

Чувствительность

100 мВпик - пик ( DC ... 10 МГц)

400 мВпик - пик (до 100 МГц)

Чувствительность (внешний запуск)

100 мВпик - пик ( DC ... 100 МГц), 200 мВпик - пик (до 2,5 ГГц)

Чувствительность (в ход с делителем частоты )

200 мВпик - пик ... 1 Впик - пик (1 – 14 ГГц)

Джиттер синхронизации, скз

30 пс

2 пс – внешний запуск/с делителем частоты

Режимы запуска развертки

Автоколебательный, ждущийс

Тактовая частота синхросигнала

10 МГц ... 14 ГГц

Внешняя синхронизация восстановления тактовой частоты

Чувствительность и диапазон тактовых частот

100 мВпик - пик : 6,5 Мб / с ... 100 Мб/с 20 мВпик: до 11 , 3 Гб / с

Временная нестабильность восстановл. f тактовой, с.к.з.

1,5 пс + 1% от периода тактовой частоты

Mаксимальное входное напряжение

± 2 В ( DC + АСпик)

Входное сопротивление

50 Ом

Связь по входу

Закрытый

Входной разъем

SMA-тип

Аналого-цифровое преобразование

Разрешение по вертикали

16 бит

Частота стробирования

0... 1 М Гц

Объем памяти (запись)

32... 32768 точек на канал с шагом х2

Режимы сбора данных

Стандартная выборка, усре днение, огибающая

Число усреднений

2...4096

Режим выделения огибающей

Минимум, максимум, минимум и максимум одновременно

Курсорные и маркерные изменения

Тип маркеров

X - маркеры (время). Y - маркеры (напряжение). XY - маркеры (сигнальные маркеры)

Maркерные измерения

Абсолютное значение, разностное значение, напряжение, время, частота, наклон ( V / s )

Режимы перемещения маркеров

Раздельный или связанный

Относительные измерения

∆ - измерения между измеряемым и опорным значениями : в %, dB или градусах фазы

Автоматические измерения

По вертикали

Максимум , Минимум , Пик - пик, «Верхний» уровень, « Нижний» уровень, Амплитуда,« Верх - Низ» (средний ур.) , Среднее значение, DC скз, AC скз, Площадь, Среднее значение за период, DC скз за период, AC скз за период, Площадь за период, + Выброс, - Выброс

По горизонтали

Период, Частота, +Длительность, - Длительность, Время нарастания, Время спада, + Скважность, - Скважность, + Переход, - Переход, Длительность пакета, Число периодов, Время@ M аксимум, Время@ Mинимум, +Джиттер пик - пик, +Джиттер скз, - Джиттер пик - пик, - Джиттер скз

Статистические измерения

Текущее , Минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО)

Определения вершины и основания сигнала

По гистограмме, мин/мaкс метод или произвольно (по выбору оператора) .

Пороги

Устанавливают в процентах, вольтах или делениях. Стандартно: 10 - 50 - 90 % или 20 - 50 - 80 %

Границы

Произвольная часть экрана по горизонтали

Режим измерения

Повторяющийся или однократный

Допусковой контроль

Режим тeста

Сравнение до 4 - х параметров сигналов по установленным допускам.

Реакция прибора на тест

Звуковой сигнал, запоминание, остановка сбора.

Математика

Математические функции

Вычисление и отображение до 4 - х математических функций (сигналов)

Maтематические операторы

Сложен ие, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента ( e ), Экспонента (10), Логарифм ( e ), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, Интерполяция Sin ( x )/ x , Сглаживание , Тренд и др.

Oперанды

Входной сигнал, сигнал ы из памяти, математические функции, спектры, а также константы.

Анализатор спектра

Количество БПФ

до 2 - х БПФ одновременно

Маркерные измерения БПФ

Частота, разность частот, магнитуда и разность магнитуд.

Автоизмерения БПФ

Магнитуда, разность магнитуд, КНИ, частота, разность частот.

Тип окна наблюдения

Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана - Харриса, Кайзера - Бесселя.

Анализатор спектра

Количество БПФ

до 2 - х БПФ одновременно

Маркерные измерения БПФ

Частота, разность частот, магнитуда и разность магнитуд.

Автоизмерения БПФ

Магнитуда, разность магнитуд, КНИ, частота, разность частот.

Гистограммы

Окно гистограммы

В ертик.или горизонтально . Построение внутри любой выбранной области экрана.

Маски

Полигоны маски (области)

До 8 полигонов(создание или загрузка с диска )

Типы масок

Стандартная, автомаска, из памяти, вновь созданная, отредактированная.

Aвтомаска

Создается автоматически как рукав допусков по обеим осям тестируемого сигнала.

Результаты теста

Общее число бракованных точек, число бракованных точек в каж дом полигоне и внутри его границ.

Глазковые диаграммы

Измеряемые сигналы

Автоматические измерения параметров NRZ и RZ “ глазковых ” диаграмм

Измеряемые параметры

Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота , временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание.

Генератор сигналов

Режимы

Импульс , NRZ / RZ ( длина последовательности от 2 7 - 1 до 2 15 - 1), 500 МГц тактовая частота , в ыход синхросигнала

Частотный диапазон

Импульсный режим ( период ): 8 нс ... 524 мкс Режим NRZ / RZ : 4 нс ... 260 мкс

Сохранение и вызов сигналов

Управление

Запись и вызов установок, сигналов и копий экрана.

Запоминание/вызов на диск

Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом )

Внутренняя память

Запись и вызов до 4 - х сигналов (ячейки П1 - П4)

Aвтопоиск сигналов

Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации

Дополнительные возможности

Растяжка сигналов

Сигн алы из памяти , математические функции и спектры (со смещен ием по обеим осям )

Комплексная шкала

Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части.

Растяжка и смещение по вертикали

До 10 млн. делений или 1 млн экранов

Растяжка и смещение по горизонтали

До 640 делений или 64 экранов

Общие данные

Напряжение питания

12 В ± 5%, ( универсальные AC / DC )

Потребляемый ток

1,7 А максимальный

Интерфейс

USB 2.0 и LAN

Системные требования к ПК

Процессор класса Pentium (или эквив.), HDD диск не менее 1 ГБ ( 5 0 М Б для ПО), ОС - ОС WIN XP SP 2 или SP 3, Vista , 7,8, 10 (32/64 бит) , порт USB

Рабочие условия

+5 °C ... +35 °C ;в лажность:5%...80% при 25 °C (без образования конденсата)

Габаритные размеры

170 х 2 85 х 40 мм

Масса

1,3 кг

№

Наименование

Количество

1

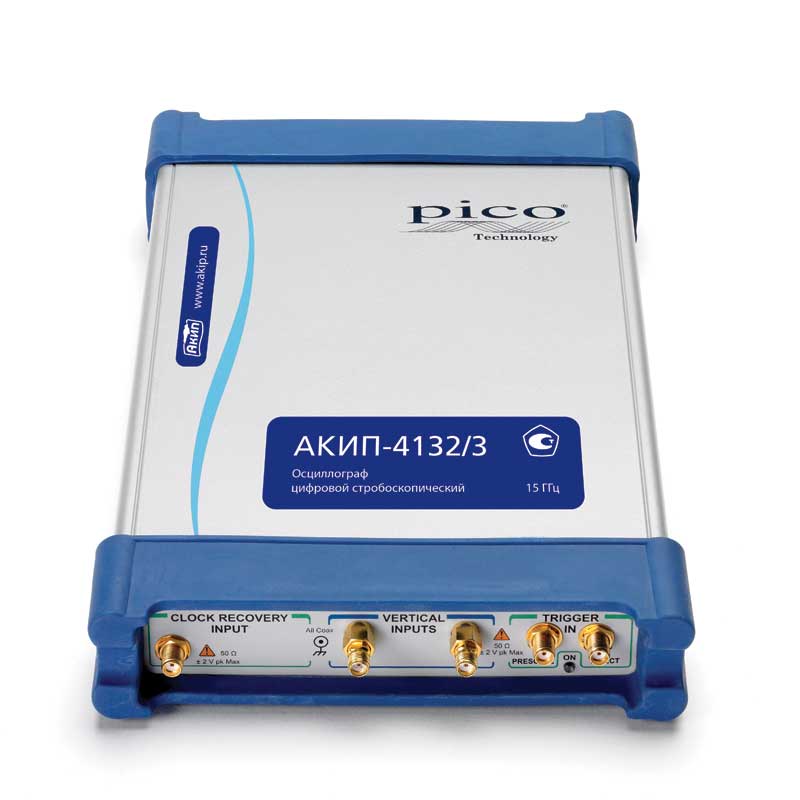

Осциллограф АКИП-4132/3

1

2

Кабель USB

1

3

Кабель LAN

1

4

Адаптер питания

1

5

Ключ пластиковый рожковый

1

6

Адаптер SMA m-f (установлен на входах осциллографа)

2

7

Аттенюатор 10 дБ (10 ГГц ) SMA m - f

1

8

Резистивный делитель мощности (тройник) 6 дБ (18 ГГц ) SMA f - f - f 50 Ом

1

9

Кабель SMA – SMA m - m 50 Ом 1 0 см

2

10

Руководство по Эксплуатации

1

11

Программное обеспечение (на CD)

1

12

Жесткая сумка из пластика

1
