Технологические особенности

RTM2024 помогает быстро и эффективно обнаружить различные аномалии сигналов. Декодирование протоколов последовательных шин, а также широкие возможности синхронизации позволяют выявить самые важные и редкие события в сигналах, что значительно упрощает процесс отладки. Специализированный двухканальный режим работы «X-Y» обеспечивает оптимальный обзор сигналов на экране прибора.

Данный осциллограф имеет гибкую систему сбора информации (детектирование, арифметические операции, интерполяция) и большой объём внутренней памяти для хранения отсчётов. Встроенный режим «Smooth» позволяет быстро и легко сгладить даже самые шумные и непериодические сигналы.

Подробный анализ сигналов

RTM2024 поможет провести быстрый, точный и подробный анализ сигналов благодаря наличию функции масштабирования (увеличения), режима маркерных измерений, функции быстрого измерения «Quickmeas» (вывод непосредственно на экран и непрерывное обновление измеренных величин), режимов автоматических и курсорных измерений, математического метода обработки сигнала, режима анализа в частотной области (быстрое преобразование Фурье), частотных фильтров (высоких и низких частот), а также функции тестирования на соответствие маске («masktest»).

Интеллектуальное управление

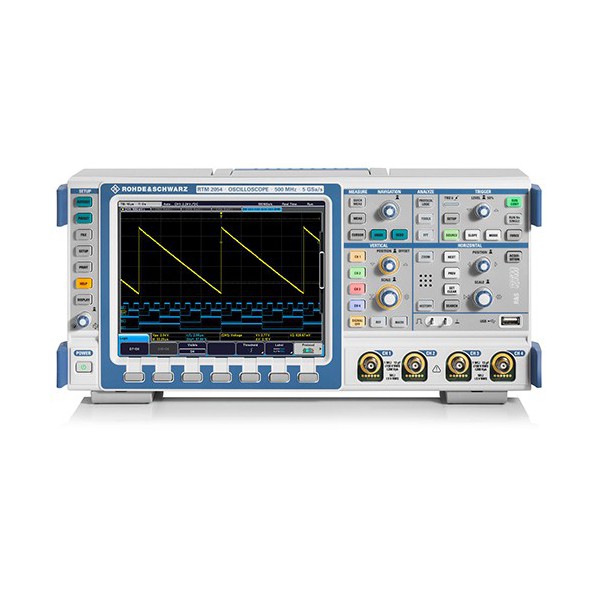

Органы управления данного осциллографа отличаются наличием цветной маркировки, что создаёт визуальную связь с соответствующими каналами, а также обеспечивает удобство работы с прибором. Многоуровневая функция пошаговой отмены и повтора поможет быстро восстановить последние настройки прибора. Большой высококонтрастный ЖК-монитор высокого разрешения с диагональю экрана 21,3 см передаёт идеально чёткое отображение всех важных характеристик сигналов, а также их мельчайших деталей.

Функция «виртуального экрана» обеспечивает одновременный просмотр аналоговых и логических сигналов. Для удобного отображения всех сигналов, так называемый «виртуальный экран» можно расширить до 20 делений. С помощью поворотной ручки пользователь может переместить видимую секцию экрана в нужное ему место. Это значительно упрощает анализ сигналов без потери всей картины.

RTM2024 поддерживает самые современные интерфейсы передачи данных: два USB-хоста (один- как флэш-накопитель- для передачи снимков экрана и настроек прибора, второй- для дистанционного управления), сетевой LAN-интерфейс и GPIB (опционально). Благодаря наличию DVI-D-выхода, к осциллографу можно дополнительно подключить внешний монитор или, к примеру, проектор.

Также, данный осциллограф имеет многоязычный пользовательский интерфейс. Прибор поддерживает до девяти языков: русский, английский, немецкий, испанский, французский, японский, корейский, а также традиционный и упрощённый китайские.

Технические характеристики Rohde & Schwarz RTM2024:

• Число аналоговых каналов                                                                                      4

• Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤2 мВ/дел)        200 МГц

• Время нарастания переходной характеристики (расчетное)                                    1,75 нс

• Максимальное входное напряжение                                                                       50 Ом ±1.5 %; 1 МОм ±1 %, 12 пФ (для 200-500 МГц), 16 пФ (для 1ГГц) (расчетное)

• Диапазон временной развертки                                                                             От 1 нс/дел до 500 с/ дел

• Погрешность временной развертки                                                                        3.5ppm

• Глубина памяти

При частоте дискретизации 2,5 ГГц - 10 млн. отсчетов на каждый канал; При частоте дискретизации 5 ГГц 20 млн. отсчетов на каждый канал

• Источники синхронизации

По фронту, по срезу, по длительности, видео, по шаблону, B-триггер

• Автоматические измерения

уровень, пиковое напряжение,пол. пик, отр. пик, период, частота, число импульсов, число отр. импульсов, число фронтов возрастания, число фронтов спада, ширина импульса, обратная ширина импульса, скважность, скважность отр. импульсов,время нарастания, врем

• Курсорные измерения

напряжение, время, отношение по Х, отношение по Y, число импульсов, пиковое значение, среднеквадратичное значение, среднее значение, время нарастания, время спада, вертикальный маркер

• Математическая обработка

суммирование, вычитание, умножение, деление, максимум, минимум, квадрат, кв. корень, амплитуда, положительная волна, отрицательная волна, обратная величина, инверсия, интегрирование, дифференцирование, log10, ln, НЧ фильтр, ВЧ фильтр, БПФ

• Диагональ            8.4

• Разрешение         1024 x 768 пикселей

• Размеры              403 x 189 x 142

• Вес                     4.1 кг
