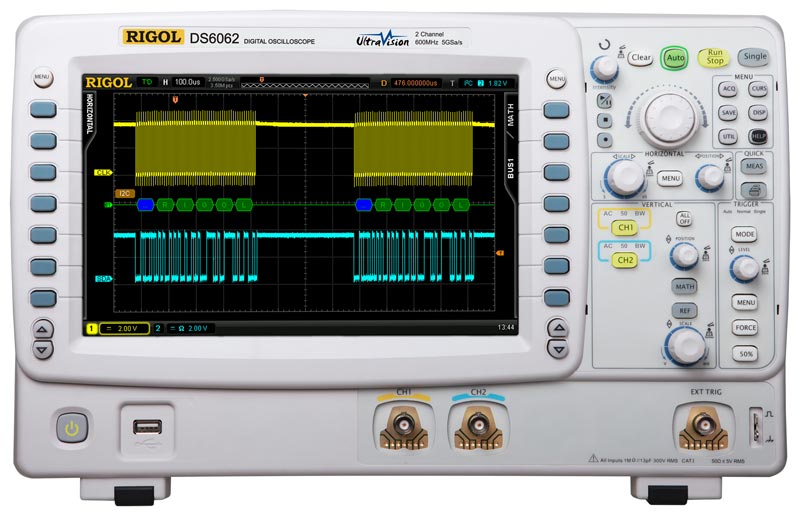

Цифровой осциллограф Rigol DS6062

Цифровой осциллограф Rigol DS6062 разработан для широкого диапазона сфер применения: промышленная и потребительская электроника, связь, научные исследования и многие другие, где требуются анализ, разработка и тестирование быстродействующих высокочастотных электронных устройств. Неординарные технические характеристики и применённые в осциллографе инновационные технологии позволяют отнести Rigol DS6062 к осциллографам High-End класса.

Оригинальная технология UltraVision, разработанная компанией Rigol, сочетает в себе удобную навигацию по захваченному сигналу, большую длину записи осциллограммы (до 140 миллионов точек), широкий динамический диапазон, превосходную скорость захвата осциллограмм (до 180 тысяч осциллограмм в секунду). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Использование этой технологии особенно удобно в цифровом дизайне и диагностике цифровых и аналоговых устройств.

Применённая в цифровом осциллографе Rigol DS6062 система WaveFinder обеспечивает удобство при поиске и анализе отдельных участков осциллограммы.

Технические характеристики:

• 2 канала

• Полоса - 600 мГц.

• Макс. частота дискретизации: 5Гвыб/с (реальное время)

• Макс.память: 140М точек

• Скорость захвата - 120000 осц./сек.

• Покадровый регистратор - до 180000 кадров

• Технология UltraVision

• Система WaveInspector

• Расширенная синхронизация

• Работа с потоками данных: I2C, SPI, RS-232/UART, USB, FlexRay и CAN. Дисплей: WVGA; 10,1", 800х480 точек, 8х14 делений.

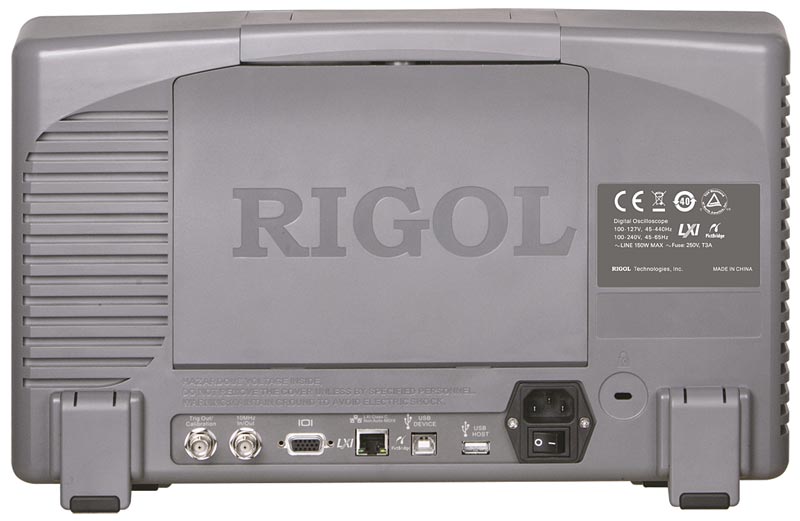

• Интерфейс: USB-host, 2 USB-device, GPIB (опция), LAN (LXI-C), VGA.

• Размеры: 400х255х124 мм.

• Вес: 4,05 кг.
