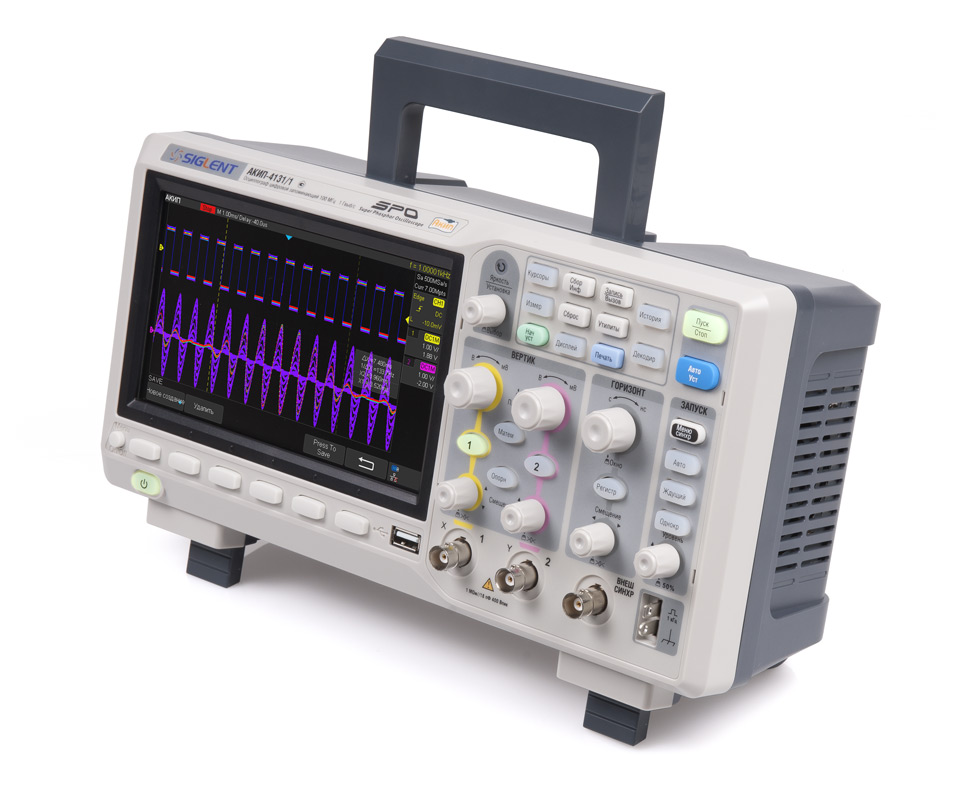

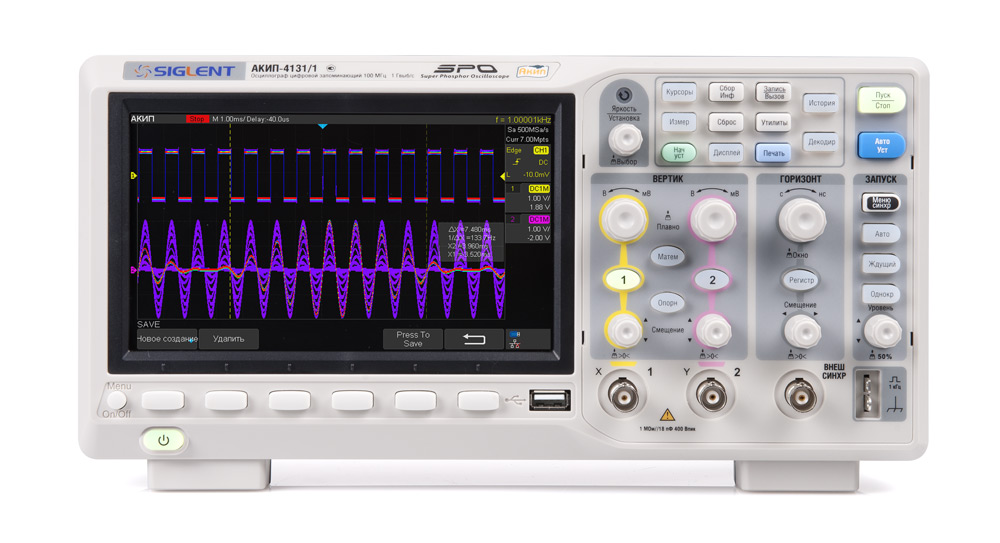

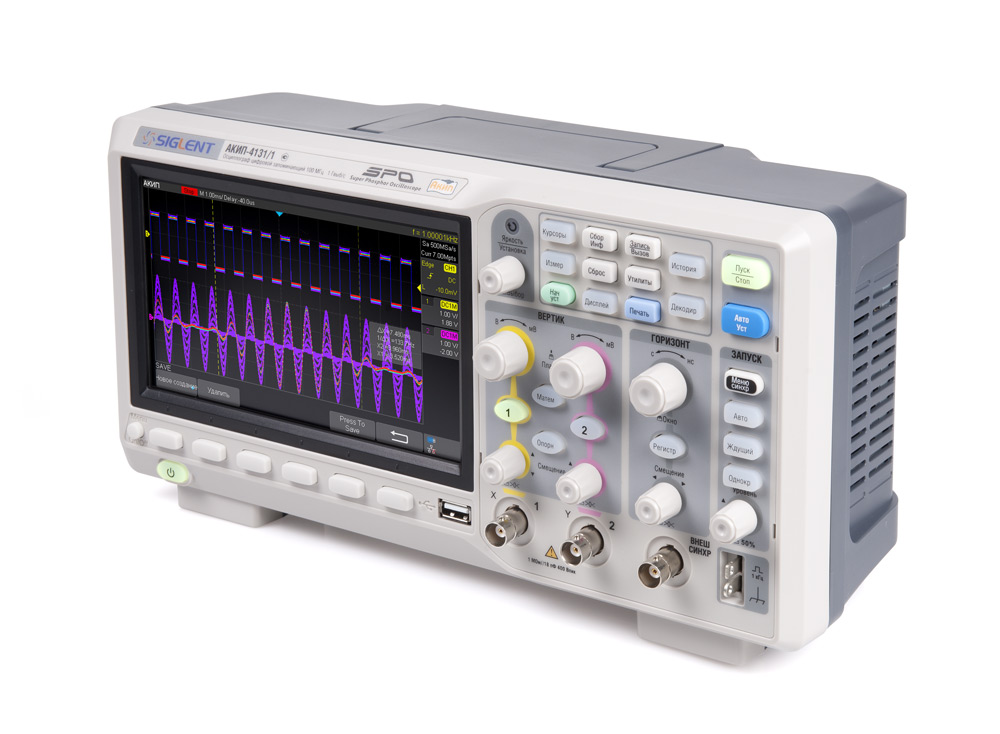

Артикул: АКИП-4131/1
|
Особенности осциллографа цифрового запоминающего АКИП-4131/1:
Количество каналов 2
Полоса пропускания 100 МГц
Максимальная частота дискретизации 1 ГГц
Объем памяти на канал 7 МБ (14 МБ – при объединении)
Высокая скорость обновления экрана до 100.000 осц./сек (до 400.000 осц./сек в режиме сегментированной развертки)
256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП)
Интерполяция: Sin X/х, линейная
38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения
Режим сегментированной памяти (до 1000 сегментов)
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
Функция автоустановки параметров развертки, запуска
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
Частотный анализ (БПФ) при длине памяти 1 МБ
Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN
Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN
Цветной SVGA TFT-дисплей (17,8 см) с регулируемой яркостью
Русифицированное меню
Технические характеристики осциллографа цифрового запоминающего АКИП-4131/1:
| Параметр | Значение |
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…100 МГц |
| Время нарастания | ≤ 3,5 нс |
| Ограничение ПП | 20 МГц |
| Коэффициент отклонения (Коткл.) | 500 мкВ/дел…10 В/дел |
| Погрешность установки Коткл. | ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел |
| Диапазон установки смещения | 500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В |
| Входной импеданс | 1 МОм (± 2 %) / 18 ± 2 пФ |
| Максимальное входное напряжение | 400 Впик (DC+AС пик, ≤ 10 кГц) |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,0025 % |
| Режимы работы | Основной, ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть |
| Режимы запуска развертки | Автоматический, ждущий, однократный |
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
| Предзапуск | 0~100% памяти |
| Послезапуск | 0…10000 делений |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации | Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
| Частота дискретизации | 500 МГц на канал (1 ГГц при объединении каналов) |
| Интерполяция | SinX/x, линейная |
| Длина записи | 7 МБ (14 МБ при объединении каналов) |
| Пиковый детектор | 1 нс |
| Режимы работы | Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн. |
| Курсорные измерения | |
| Функции | DU; DT; 1/DT |
| Автоматические измерения | |
| Функции по вертикали | Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Математика | |
| Функции | +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ |
| Операторы | Любой аналоговый канал |
| Декодирование | |
| Формат данных | I2C, SPI, UART/RS232, CAN, LIN |
| Дополнительные возможности | |
| Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм |
| Сегментир. память | До 80.000 сегментов |
| Интерфейс | USB, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1, Y – кан 2; разность фаз < > |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) SVGA, диагональ 17,8 см, 8 × 14 дел (разреш. 800 × 480) |
| Напряжение питания | 100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2 |
| Рабочая температура | +10…+40°С; влажность ≤ 85% |
| Габариты | 312 х 134 х 150 мм |
| Масса | 2,5 кг |
Комплект поставки АКИП-4131/1
|
№ |
Наименование |
Количество |
|
1 |
Осциллограф цифровой запоминающий АКИП-4131/1 |
1 |
|
2 |
Шнур питания |
1 |
|
3 |
Делитель 1:1/1:10 |
2 |
|
4 |
Кабель USB |
1 |
|
5 |
Руководство по эксплуатации |
1 |
|
