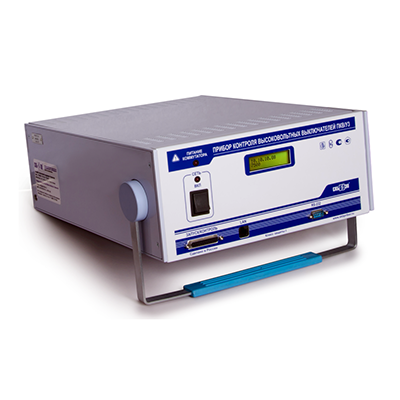

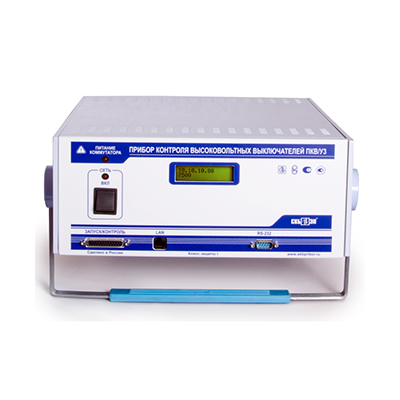

Прибор контроля высоковольтных выключателей ПКВ/У3.0
Прибор контроля высоковольтных выключателей ПКВ/У3.0 предназначен для измерения характеристик элегазовых, масляных, воздушных, электромагнитных и вакуумных высоковольтных выключателей, как отечественного, так и зарубежного производства (ABB, AREVA, ALSTOM, SIEMENS и др.), а также отделителей и короткозамыкателей.
Прибор позволяет одновременно измерять параметры времени, хода и скорости подвижных частей, измерять время до замыкания/размыкания контролируемых контактов и регистрировать мгновенные значения токов и напряжений электромагнитов управления.
Модификация ПКВ/У3.0 позволяет проводить контроль одновременно по трем фазам, благодаря возможности доукомплектации прибора дополнительными датчиками перемещения, что экономит время на проведение диагностики, ведь потребуется всего 1 операция В/О вместо 3.
Результаты диагностики объекта выводятся в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как полное и собственное время включения выключателя, полный ход, вжим, дребезг по ходу, перелет, отскок, скорость при включении, дребезг по времени и многие др.
Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется через ПО для ПК.
Прибор регистрирует:
Прибор оборудован силовым коммутатором для управления приводами коммутационных аппаратов на 35А, как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы, в том числе и ресурсные испытания. По заказу ПКВ/У3 может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении.
ПКВ/У3.0 выступает в качестве измерительного блока, когда все команды задаются на него дистанционно через ПК и специальное ПО, а прибор выполняет все расчеты.
Отличительные особенности:
Технические характеристики прибора ПКВ/У3.0:
|
Класс напряжения проверяемых выключателей
|
от 10кВ до 1150кВ |
|
Количество дискретных каналов контроля контактов выключателя
|
20 |
| Количество каналов резистивных датчиков | 12 |
| Количество каналов датчиков перемещения | 3 |
|
Диапазон измерения и регистрации временных интервалов
|
0,0004 ÷ 8 с |
| Точность | ±[0,3+0,0001*tx] мс |
| Диапазон измерения линейных перемещений | 0,5 ÷ 900 мм |
| Точность | ±[1+0,0005*Sx] мм |
| Диапазон измерения угловых перемещений | 0,09◦ ÷ 360◦ |
| Точность | ±[0,2 + 0,001*ax] ◦ |
| Диапазон измерений скорости движения | 0,002 ÷ 20 м/с |
| Точность в диапазоне 0,02 ÷ 10 м/с | ±2 % |
| Циклы силового коммутатора | О, В, О-Тп-В, В-Тзо-О, О-Тп-В-Тзо-О |
| Максимальный коммутируемый ток | 35 А |
|
Диапазон измерений сопротивления по входам "Аналоговый вход 1 (2)"
|
0 ÷ 2400 Ω; (выходной ток 4 мА);
0 ÷ 160 Ω (выходной ток 60 мА)
|
| Связь с ПК | LAN и RS-232 |
| Потребляемая мощность | < > |
|
Питание (сетевое напряжение) Примечание: Для питания привода высоковольтного выключателя, который работает на постоянном токе, используется переходник кабеля питания по заказу |
~ 100-242 В, 49,5-60,5 Гц
= 100-340 В
|
| Габариты | 300х140х400 мм |
| Масса | 10 кг |
| Защита от окружающей среды | IP20 |
| Диапазон температуры при работе с прибором | от -15 °C до +40 °C |
| Межповерочный период | 3 года |
| Межкалибровочный период | 3 года |
| Язык интерфейса и руководства пользователя | Русский / Английский |
Комплект поставки:
|

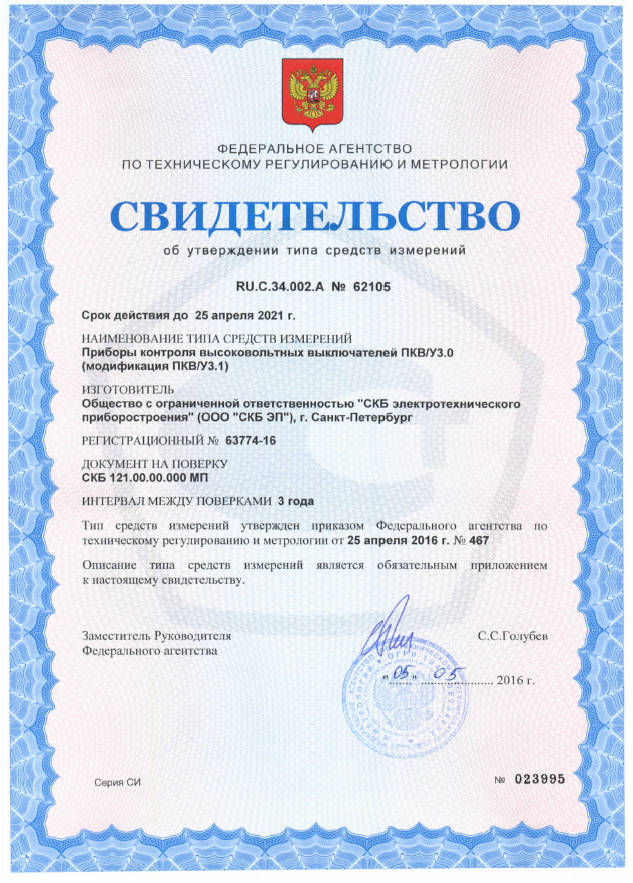

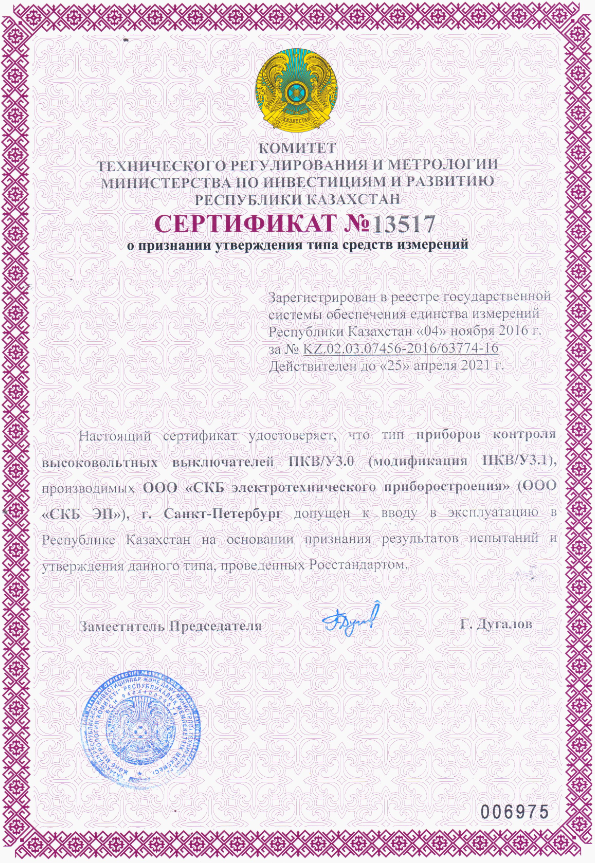

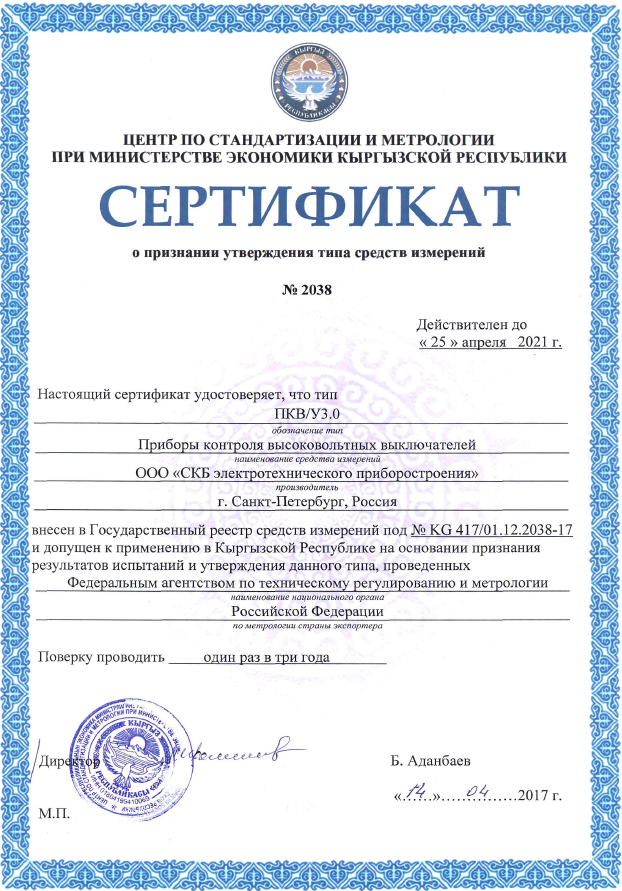

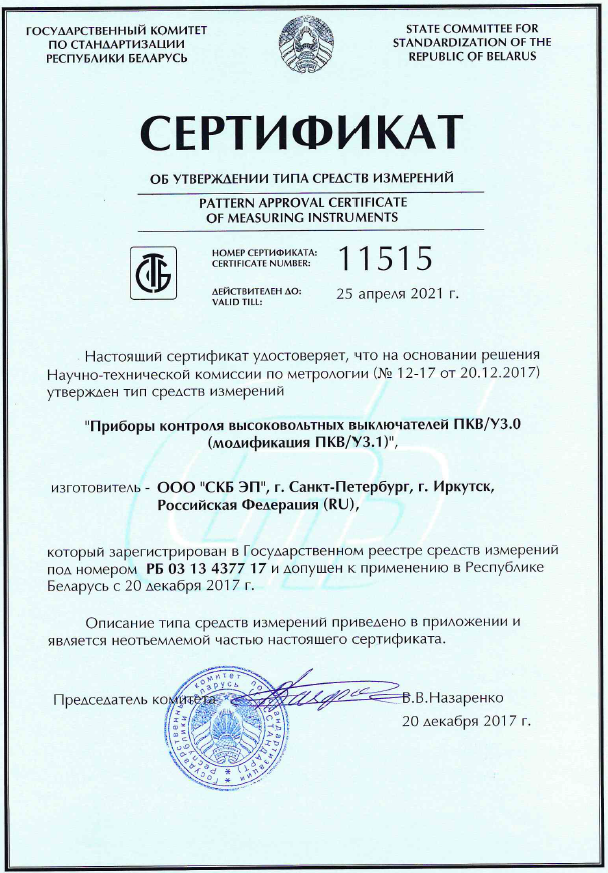

Сертификаты |
|||
|
|||
|
|
|||
|
