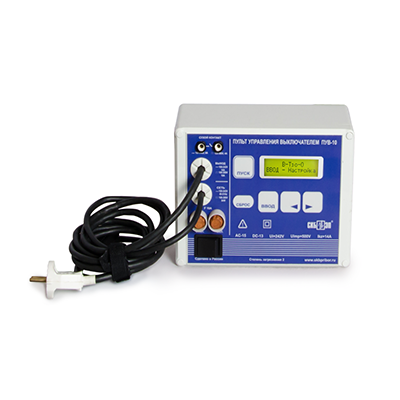

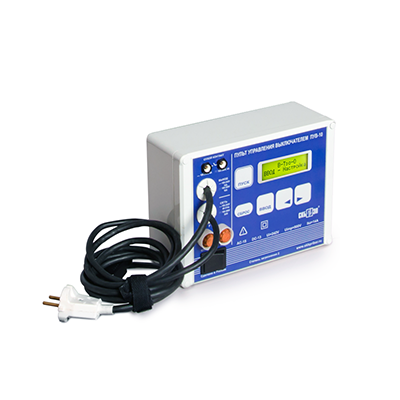

Пульт управления приводом высоковольтного выключателя ПУВ-10

Пульт управления приводом высоковольтного выключателя ПУВ-10 применяется при проведения испытаний высоковольтных выключателей с приводами постоянного или переменного тока при контроле их технического состояния до, после и во время ремонта. Пульт предназначен для формирования команд управления выключателем путем автоматической подачи на катушки электромагнитов электрического напряжения. ПУВ-10 может применяться не только при контроле выключателей, но и для управления разнообразными активно-индуктивными нагрузками.

Питание пульта осуществляется от того же напряжения, которое коммутируется его ключами со входа на оба выхода. Благодаря этому отпадает необходимость во втором источнике напряжения, а специально разработанный блок питания пульта с очень широким диапазоном питающих напряжений позволяет снизить нижний предел коммутируемого напряжения до 50В постоянного и 45В переменного.

Максимальный рабочий ток до 10А

При работе вход пульта подключается к сети питания выключателей, выход "Откл." – к катушке электромагнита отключения, выход "Вкл." – к катушке электромагнита включения или контактора, выход "Общ." – к общей точке соединения катушек в соответствии со схемой (указанной выше).

При оценке правильности функционирования блокировочных контактов выходы "Откл." и "Вкл." присоединяются к катушкам не непосредственно, а через соответствующие блокировочные контакты.

Проверка работоспособности в простых операциях

• Операция Включение "В" - совокупность электромеханических процессов, происходящих при замыкании контактов выключателя
• Операция Отключение "О" - совокупность электромеханических процессов, происходящих при размыкании контактов выключателя

Проверка работоспособности в сложных циклах и испытания многократными опробованиями

• Цикл "О-Тп-В" - последовательное выполнение отключения и включения с указанием длительности произвольной паузы (Тп)
• Цикл "В-Тзо-О" - последовательное выполнение включения и отключения с указанием длительности задержка отключения (Тзо)
• Цикл "О-Тп-В-Тзо-О" - последовательное выполнение операций отключения, включения и повторного отключения с указанием длительности Тп и Тзо

Проверка работоспособности в сложных циклах и испытания многократными опробованиями являются обязательными при вводе в эксплуатацию нового или отремонтированного оборудования. Согласно СТО 34.01-23.1-001-2017 "Объемы и нормы испытаний электрооборудования" в цикле ВО без выдержки времени должны проверяться все виды выключателей: масляные, воздушные, элегазовые, вакуумные, а в циклах ОВ и ОВО – все виды выключателей, предназначенных для работы в режиме АПВ, кроме вакуумных.

Синхронизация работы пульта с другими приборами производства СКБ ЭП

ПУВ-10 рекомендован к совместному применению с прибором контроля высоковольтных выключателей ПКВ/М6Н (в стандартной и облегченной комплектации) для управления приводом выключателя (задание сложных и простых циклов) постоянного и переменного тока.

Осциллографирование и регистрацию характеристик выключателя ПКВ/М6Н выполняет самостоятельно.

Для подачи звукового сигнала, а также для работы с другими приборами (осциллографами, вибрографами, сиренами) в пульте предусмотрен канал "Сухой контакт" с регулируемым временем замыкания (от 0 до 999 сек.) относительно начала операции или цикла.

Отличительные особенности:

• Проверка работоспособности в простых операциях и в сложных циклах
• Ресурсные испытания и испытания многократными опробованиями
• Диапазон температуры эксплуатации: -20 °C - +35 °C
• IP20
• Поверка не требуется, т.к. пульт является устройством коммутации и регулирования электрического напряжения, а не средством измерения


Технические характеристики пульта управления приводом высоковольтного выключателя ПУВ-10:

Комплект поставки:

• Пульт ПУВ-10
• Переходник
• Удлинитель
• Наконечники под винт М5 - 3 шт.
• Предохранители ВП2Б-1В-10А - 2 шт.
• Сумка для переноски прибора
