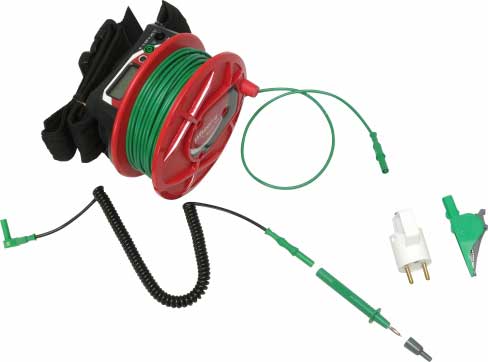

Описание тестера целостности цепи и катушки-удлинителя сетей Wheel-e:

Тестер целостности цепи (измеритель низкоомных сопротивлений) для проверки защитных проводников PE/E, оценки металлосвязи и переходного сопротивления контактов. Применение: электросети общего назначения (~220/380В) и сети освещения.Быстрая и производительная работа в ЭУ и больших производственных помещениях (цехах). При тестировании задействована одна рука оператора. Единственная кнопка управления: включение/ выключение питания, калибровка/установка «0» показаний, выключение звука.Тестер Wheel-e (каталожный № W2-2OH301235) предназначен для проверки целостности электрических проводников*, эквипотенциальных соединений и измерения электрического сопротивления цепей (металлосвязь и переходное R в линии) тест-сигналом с автоматическим инвертированием полярности измерительного напряжения. Тестирование и измерения выполняются с целью контроля надежности и эффективности защиты пользователей электроустановок потребителей от поражения электрическим током. Тестер измеряет сопротивление соединительных проводников ЭУ как находящихся под напряжением, так и на недействующих электропотребителях (напряжение на которые не подано). Прибор может быть доступен в 2-х версиях: с порогом сопротивления в цепи 2 Ом (кат. № W2-2OH301235) или 1 Ом (по заказу для спецусловий).

• Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т. ч. шины имеют буквенное обозначение РЕ;

• Нулевые рабочие (нейтральные) проводники обозначаются буквой N (голубой цвет);

• Совмещенные нулевые защитные и нулевые рабочие проводники имеют обозначение PEN ;

• Диапазон измерений R: 0.00 Ω ….20.0 Ω;

• Индикация значений сопротивления на дисплее: от 0.00 Ω до 9,99 Ω и 10.0 Ω до 20,0 Ω;

• Погрешность измерений: 0,00 Ом …0,5 Ом ± 0,07 Ом/ 0,50 ….2 Ом ± 10% / > 2 Ом ± 8%.

Поддерживаемые электрические установки (ЭУ):

• 3-фазные 4-проводные системы с заземленной нейтралью;

• 3-фазные 3-проводные системы с незаземленной нейтралью;

• 3-фазные 3-проводные с заземленным фазным проводом;

• однофазные 2-проводные системы;

• однофазные 3-проводные системы (сплит-фазное исполнение).

Новинка обеспечивает проверку целостности цепи (continuity) заземляющих проводников и проводников эквипотенциальных соединений PE/ PEN: измерение сопротивления разнополярным тестовым током ≥200мA со звуковой прозвонкой и световой индикацией (Годен - син./ Негоден - красн.). Максимальное разрешение 0,01 Ом.Метод измерения сопротивления соответствует требованиям стандарта EN/ IEC 61557-4: 2007: тестовый ток 200 мА …210 мА, напряжение от 4 до 24 В, автоматическая смена полярности (сигнал).В тестер встроен вольтметр для предварительного измерения наличия напряжения в тестируемой цепи. Результат измерений представляется на дисплее в виде численного Значения.Для удобства визуального восприятия данных и однозначной интерпретации итога теста оператором использована 2-цветная индикация подсветки ЖК-дисплея. Если полученный результат измерений находится в допустимых пределах (предварительно заданных оператором), то цвет экрана будет синим («Годен», т.е. соответствует норме). Если экран после теста имеет красный цвет, то это означает, что результат измерений находится вне допустимых пределов («Негоден», т.е. не соответствует норме/ Опасно!). Кроме того, успешное завершение теста сопровождается громким звуковым сигналом (OK = beep + blue backlight). Если результаты теста отрицательные, то звуковой сигнал отсутствует (not OK = no beep + red backlight).Предусмотрена компенсация сопротивления самих измерительных проводов (калибровка/ Cal). Максимальная компенсация сопротивления возможна до величины 4 Ом. Данная функция необходима для исключения влияния на измеренное значение длинных измерительных проводов катушки (30-50 м) и собственного сопротивления на участке цепи [входные гнезда прибора - коннекторы «банан»]. Такая калибровка проводов является важным фактором для достоверных измерений сопротивления и получения корректного результата.Для случая использования катушки тестера в качестве удлинительного провода предусмотрен защитный плавкий предохранитель. Максимальный ток в проводе при питании нагрузки в таком режиме применения тестера - 500 мА.

Особенности тестера целостности цепи и катушки-удлинителя сетей Wheel-e:

• Быстрая и производительная работа в ЭУ и в больших производственных помещениях;

• При работе с тестером требуется только одна свободная рука – управление осуществляется одной кнопкой;

• Свободное перемещение на объекте (до 30-50 м – в зависимости от типа катушки).

• Свободная размотка провода с катушки при движении на объекте к точкам контроля.

• Эксплуатационный ресурс (4 батареи АА-типа): до 10.000 тестов

Область применения тестера целостности цепи и катушки-удлинителя сетей Wheel-e:

• Электроэнергетика, распределительные сети

• Транспортное машиностроение

• Промышленное производство

• Оборона и безопасность

• Аэронавтика и авионика (авиационное электрооборудование)

• Телекоммуникация и связь

• Сфера образования

• Медицина
