Артикул: ПКК-57
|

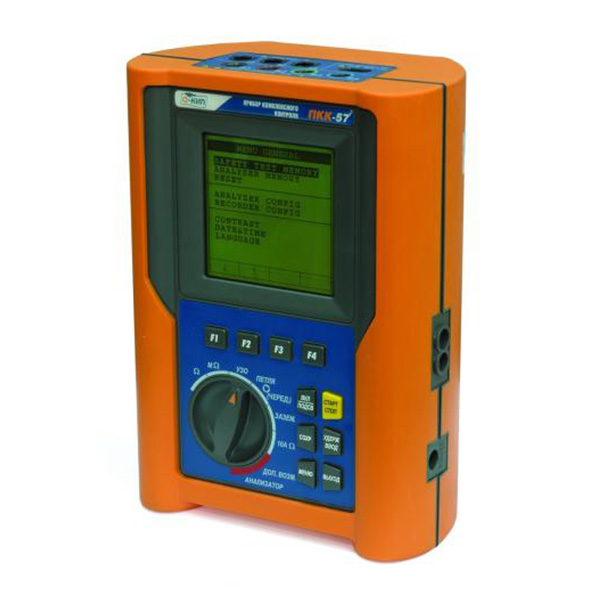

Прибор Комплексного Контроля - анализатор качества электроэнергии ПКК-57: Проведение измерений в 3-х фазных и 1 фазных энергосетях; Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (200 мА ; >10 А); Компенсация сопротивления измерительных проводов; Измерение тока и напряжения (RMS), частоты, мощности (активной, реактивной, полной) и коэффициента мощности; Измерение энергии (активной и реактивной); Измерение параметров УЗО (АС, А - общего и селективного типа); Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н», «Ф-3» и вычисление ожидаемого тока КЗ; Измерение сопротивления изоляции, заземления, проводимости грунта; Определение правильности подключения и порядка чередования фаз; Регистрация импульсов перенапряжения (от 10 мс), провалов напряжения, отклонения частоты, кратковременного перенапряжения; Определение несинусоидальности формы напряжения и тока, измерение гармонических составляющих (до 49-й гармоники); Интервалы регистрации: 5,10, 30 с, 1, 2, 5,10,15, 30, 60 мин.; Измерение тока утечки, температуры и влажности, освещенности (опционально); Графический ЖК-дисплей с подсветкой; Батарейное питание (+ сетевой адаптер для режима анализатора и дополнительных функций); Внутренняя память 2 Мб; Интерфейс RS-232 с оптической развязкой; Масса 1,7 кг.
Технические характеристики АКИП ПКК-57:
| Тип сети | 1Ф и 3Ф |
| Виды измерений и тестов | Целостность защитных цепей (200 мА), сопротивление изоляции, тест УЗО, петля (Ф-Ф, Ф-Н, Ф-З), ток КЗ, заземление, проводимость грунта, чередование фаз, ACV, AC, мощность, энергия, коэффициент мощности |
| Максимальное напряжение | 600 Вскз |
| Разрешение | 0,2 В |
| Максимальный ток | 1000 А |
| Разрешение | 1 А |
| Гармоники | 49 |
| Экран | Графический ЖКИ |
| Питание | Батарейное | 1,5 В х 6 (тип АА) | Сетевой адаптер |
| Особенности | Компенсация сопротивления измерительных проводов. Регистрация и измерение аномалий напряжения. Опционально, измерение тока утечки, температуры и влажности, освещенности. Внутренняя память 2 МБ. |
| Интерфейс | RS-232 |
Комплект поставки ПКК-57
|
№ |
Наименование |
Количество |
|
1. |
Анализатор качества электроэнергии ПКК-57 |
1 |
|
2. |
Гибкая ЭФ токовая петля d 290 mm (300-3000 A) |
1 |
|
3. |
3-х проводный кабель |
1 |
|
4. |
Переходник-штепсель |
1 |
|
5. |
Измерительный провод (2 м) |
4 |
|
6. |
Зажим "крокодил" |
4 |
|
7. |
Тестовый пробник |
2 |
|
8. |
Чехол |
1 |
|
9. |
Измерительный провод "банан-банан" |
4 |
|
10. |
Штырь заземления |
4 |
|
11. |
Сетевой шнур питания |
1 |
|
12. |
ПО управления |
1 |
|
13. |
Оптокабель RS-232 |
1 |
|
14. |
Сетевой адаптер |
1 |
|
15. |
Транспортная сумка |
1 |
|
16. |
Руководство по эксплуатации |
1 |
|
