Артикул: ИППП-1/1
|

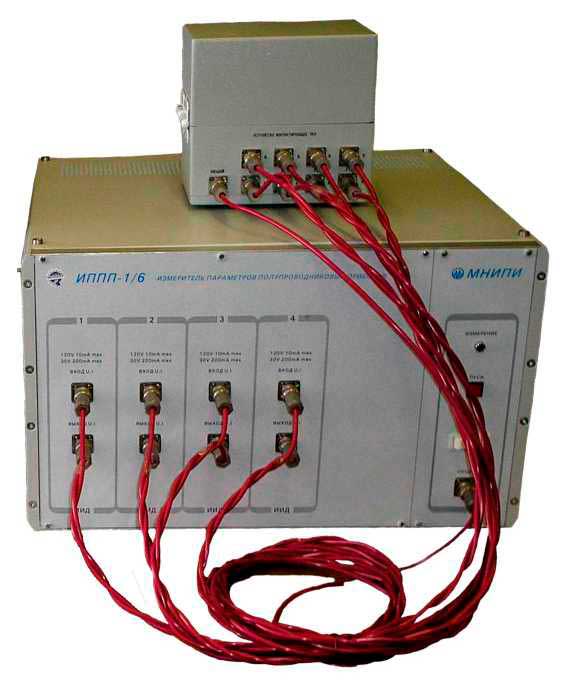

ИППП-1 – измеритель параметров полупроводниковых приборов
Функции измерителя ИППП1
Измерение параметров полупроводниковых приборов (ППП) и контроль тест-структур на пластинах в процессе их производства, анализ брака.
Синхронизация измерений с другими, используемыми в испытаниях, измерительными устройствами.
Ограничение тока и напряжения на измеряемом объекте по установленному порогу.
Курсорные измерения.
Представление ВАХ в виде графиков и таблиц на экране персонального компъютера (ПК).
Вычисление расчётных параметров ППП и их функциональных зависимостей по результатам измерений.
Документирование и передача результатов измерений параметров ППП в электронном виде по локальной сети предприятия.
Формирование отчёта о полученных результатах.
Создание баз данных стандартных тестов по изделиям.
Работа с анализатором не требует специальных знаний в области программирования.
Особенности измерителя ИППП-1
4-канальная автоматизированная система для измерений параметров полупроводников (в т.ч. тест-структур на пластинах)
Исследование ВАХ 2-х, 3-х, 4-полюсников
Параметры каждого канала Источник/измеритель:- U: ±2 В, ±30 В (200 мА), ±120 В (±10 мА), I: ±20, ±200 нА, ±2, ±20, ±200 мкА, ±2, ±10мА, (±120В), ±20, ±200 мА ( ±30В)
Погрешность источника и измерителя U, I ±0,5%
Чувствительность измерителя U/I: 10 мкВ/0,1 пА
Графики, таблицы, тексты, базы данных
Интерфейс RS-232C, ПО для компьютера
Габариты, масса: 450х266х444 мм, 23 кг
Питание: ~220 В, 120 ВА
|
Параметры измерения |
|
|
Количество каналов, шт. |
от одного до четырёх |
|
Диапазоны формирования/измерения напряжений каждого канала, В |
±2 В; ±30 В (до ±200мА) и ±120 В (до ±10мА) |
|
Погрешность установки/измерения напряжения, % |
0,5 % |
|
Диапазоны формирования/измерения тока каждого канала, мА |
±0,00002мА; ±0,0002 мА; ±0,002 мА; ±0,02 мА; ±0,2 мА; ±2 мА; ±20 мА (до ±120 В) и ±200 мА (до ±30В) |
|
Погрешность установки/измерения тока, % |
0,5 % |
|
Чувствительность измерителей напряжения, мкВ |
10 |
|
Чувствительность измерителей тока, пА |
0,1 |
|
Типы развёрток формируемых в каждом из каналов, любая из которых может быть импульсной. |
Линейная, логарифмическая, списком, пропорционально синхронная с развёрткой в другом канале, с одним и с двумя наклонами, постоянный уровень. |
|
Ограничение тока через исследуемый объект или напряжения на объекте. |
Согласно пороговым значениям, установленным для каждого канала в отдельности. |
|
Отображение измеренных и расчётных кривых на одном графике с двумя координатными осями (Y1 левая и Y2 правая) с указанием наименований, масштабов, даты и времени измерений. |
До 10 кривых, с выбором цвета каждой из них, цвета фона и шрифта, с выбором масштаба (линейный или логарифмический) по каждой из осей (Y1, Y2, X). |
|
Синхронизация внешних устройств (источников, измерителей) при исследовании преобразователей электрических величин в неэлектрические и обратно (свето- и фотодиоды, датчики Холла и др.) |
Логические ТТЛ - уровни по входному и выходному сигналам. |
|
Создание и редактирование собственных баз данных (тестов) по изделиям. |
Добавление, удаление, копирование, коррекция. |
|
Сохранение данных в электронном виде |
Графики в формате BMP, таблицы в текстовом формате с элементами табуляции |
|
Задание длительности шага по времени, длительности импульса, длительности паузы, длительности воздействия максимального (stress) и минимального уровней на объект в диапазоне, мс |
От 2 до 100000 |
|
Дискрет задания длительности, мс |
От 0,1 до 100 (в зависимости от диапазона) |
|
Общие данные |
|
|
Масса, кг |
23 кг |
|
Габариты, мм |
450х266х444 |
|
Потребляемая мощность, Вт |
120 |
|
Сеть, В, Гц |
220 В ± 10%, 50 Гц ± 1%, |
|
Интерфейс |
RS-232, скорость обмена 115 кбайт |
|
Условия эксплуатации |
|
|
Рабочая температура |
от +5 до + 40 °С |
|
Влажность |
80% при 25 °С |
Комплектация измерителя ИППП-1
Измеритель ИППП-1;
Руководство по эксплуатации.
