Тип оборудования: Шунт токовый

Производитель: АКИП

Модель: АКИП-7501/2

Гарантия: 1 год

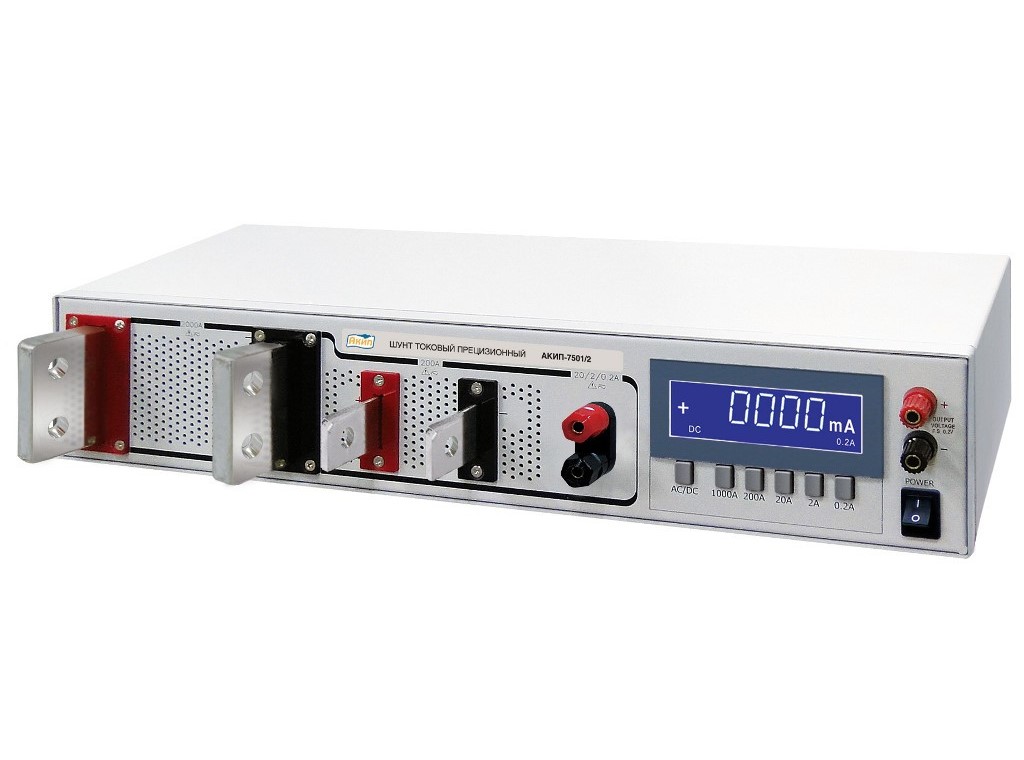

Описание шунта токового АКИП-7501/2:

Шунт АКИП-7501/2 имеет внутри корпуса встроенный набор образцовых катушек сопротивлений (токовых шунтов) и предназначен для работы в цепях постоянного и переменного тока (50-400 Гц).

Базовая погрешность составляет ±0,01%, что позволяет использовать шунт АКИП-7501/2 как лабораторный стандарт тока. Диапазон номинальных частот при измерениях в цепи переменного тока составляет 50 – 400 Гц.

Токовый шунт АКИП-7501/2 имеет следующий перечень номиналов сопротивлений: 0,00001 Ом (2000 А), 0,001 Ом (200 А), 0,01 Ом (20 А), 0,1 Ом (2 А), 1 Ом (200 мА).

Конструкцией предусмотрен цифровой индикатор (5 ½ разряда) для измерения падения напряжения на шунтах (вольтметр) с возможностью автоматического пересчета результата измерения в единицы силы тока, протекающего через катушки (амперметр).

Шунт АКИП-7501/2 имеет встроенную защиту от перегрузки по току OCP (Over Current Protection). С целью обеспечения прецизионных измерений на задней панели предусмотрен выход для подключения внешнего высокоточного вольтметра или образцового термоэлектрического преобразователя (6 ½). Нет необходимости отключать нагрузку, подключенную к одному диапазону, при подключении нагрузки на другой предел, поскольку клавишный переключатель диапазонов тока изолирует шунты друг от друга.

Кроме того, нет необходимости производить отключение нагрузки от клемм выбранного диапазона тока (сопротивления) при подключении второй нагрузки к другому диапазону, т.к. клавиши диапазонов и переключатель в целом обеспечивают гальваническую изоляцию шунтов друг от друга

На задней панели расположен специальный коннектор «Range OUTPUT» (тип DB15) с целью интеграции шунта в автоматизированный измерительный комплекс и выдачи информации на внешнее устройство (статусы: Вкл, Выкл, DC, AC, POS/NEG, диапазоны тока/5 номиналов). Шунт АКИП-7501/2 имеет встроенный монохромный ЖК-индикатор с подсветкой. В качестве опций предусмотрены карты интерфейсов RS-232, GPIB, GPIB+RS232, USB, LAN с креплением двумя винтами на задней панели (1 слот для установки только одной из опций в прибор).

Спецификации шунта АКИП-7501/2 позволяют задействовать его в качестве рабочего эталона сопротивления для ИУ постоянного и переменного тока, применять его для поверки и калибровки мили- и микроомметров, измерения силы постоянного/ переменного тока, протекающего через сопротивление с помощью встроенного цифрового измерителя.

В перечень прикладных приложений по обеспечению единства измерений входят следующие AC/ DC измерения с использованием новых токовых шунтов: метрологическая аттестация амперметров и датчиков тока, поверка источников питания, модулей электронных нагрузок и измерителей электрической мощности (прецизионных ваттметров).

Технические характеристики АКИП-7501/2:

• Ток I =~ 0,001 А – 2000 А, 50-400 Гц
• Значения R: 0,0001 Ом, 0,001 Ом, 0,01 Ом, 0,1 Ом, 1 Ом
• Базовая погрешность R 0,15%
• Встроенный цифровой измеритель тока (5,5 разр.)
• Выход на внешний измеритель
• Масса 18,5 кг
