Тип оборудования: Шунт токовый
Производитель: АКИП
Модель: АКИП-7501
Гарантия: 1 год

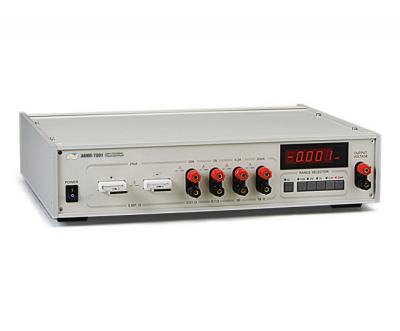

Описание шунта токового АКИП-7501:
Шунт токовый прецизионный АКИП-7501: Диапазон измеряемых токов 1 мкА – 250 А; Токовые шунты для постоянного и переменного(40 – 400 Гц) тока; Погрешность 0,01% - лабораторный стандарт тока; Встроенный цифровой измеритель тока 4,5 разряда; Выход для внешнего измерителя; Масса 7 кг.
АКИП-7501 является рабочим эталоном сопротивления постоянному току и предназначен для поверки и калибровки мили- и микроомметров, а также измерения силы постоянного и переменного тока, протекающего через сопротивление, с помощью встроенного измерителя. Номинальные значения сопротивлений: 0,001 Ом, 0,01 Ом, 0,1 Ом, 1 и 10 Ом. Диапазон измеряемых токов от 1 мкА до 250 А.
АКИП-7501 включает в себя смонтированные в одном корпусе набор образцовых катушек сопротивлений (токовые шунты) для постоянного и переменного тока (40-400 Гц), а также цифровой вольтметр для измерения падения напряжения на катушках (индикация 4 ½ разряда) с автоматическим пересчетом результата измерения в единицы силы тока, протекающего через катушки. Погрешность сопротивления встроенных образцовых мер на постоянном токе составляет 0,01%, на переменном – 0,1%. Для обеспечения прецизионных измерений имеется вход для подключения внешнего вольтметра.
Для безопасной работы и защиты от перегрева предусмотрен встроенный вентилятор охлаждения.
Технические характеристики токового шунта АКИП-7501:
| Параметр | Значения |
|
ШУНТ |
|
| Значения сопротивлений | 0,001; 0,01; 0,1; 1; 10 Ом |
| Диапазон токов | 200 А; 20 А; 2 А; 200 мА; 20 мА |
| Погрешность сопротивления на постоянном токе | 0,01% |
| Погрешность сопротивления на переменном токе | 0,1% при частотах до 400 Гц |
|
АМПЕРМЕТР |
|
| Диапазон токов | 200 А; 20 А; 2 А; 200 мА; 20 мА |
| Разрешение | 0,01 А; 0,001 А; 0,1 мА; 0,01 мА; 0,001 мА |
| Погрешность на постоянном токе | 0,05% |
| Погрешность на переменном токе | 0,5% при частотах 40- 400 Гц |
|
ОБЩИЕ ДАННЫЕ |
|
| Питание | 115 / 230 В, 50/60 Гц |
| Охлаждение | Воздушное, встроенный вентилятор |
| Масса | 7 кг |
| Геометрические размеры | 420 х 88 х 325 мм |
Комплект поставки АКИП-7501:
