Артикул: АКИП-6302/1
|

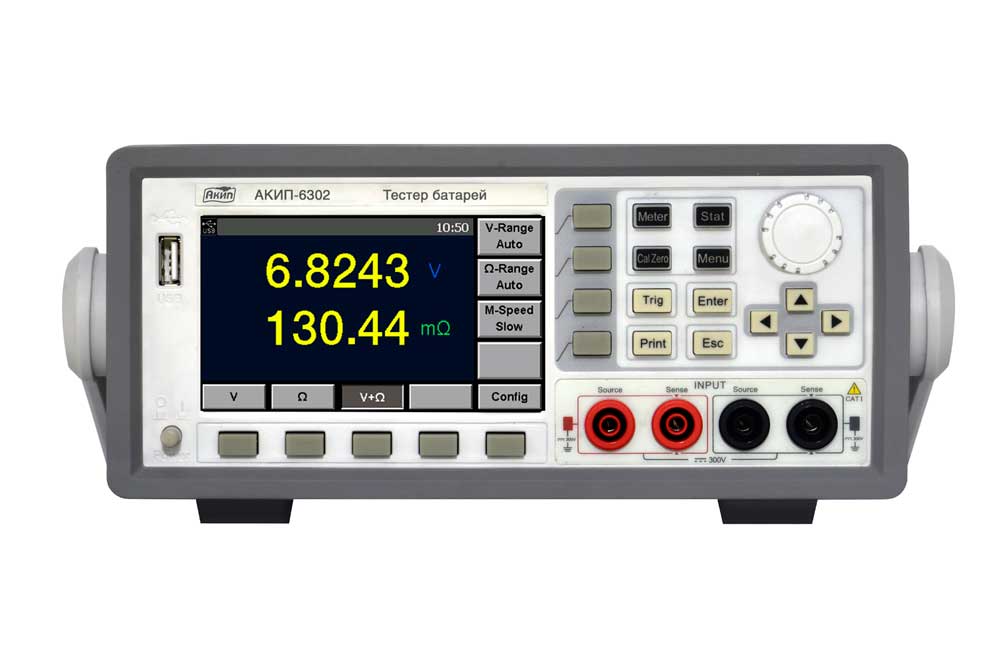

Описание тестера батарей АКИП-6302/1:
АКИП-6302/1 - это программируемый измеритель внутреннего сопротивления всех типов источников питания (тестер батарей), химических источников тока (батарей и элементов питания, аккумуляторных батарей) с целью анализа их состояния и оценки уровня заряженности.
Отличительные особенности измерителя внутреннего сопротивления АКИП-6302/1:
Измерение сопротивления (Rвн) всех типов химических источников тока (ХИТ): батарей и элементов питания, аккумуляторных батарей, систем резервного питания пост. напряжения с целью анализа их состояния и оценки уровня заряженности;
Диапазон измерений Rвн: 150 мкОм …. 3000 Ом (7 пределов);
Измерение постоянного напряжения в диапазоне от 10 мкВ до 300 В (3 номинала Uпост.: «±6В», «±60 В», «±300»В);
Высокое разрешение: 0,1 мкОм;
Скорость измерения: Медл/ Средн/ Оч.Быстро;
Макс. скорость измерений: до 125 изм/сек (Ex. Fast);
Базовая погрешность: ± 0,4%;
4-х проводная схема измерений;
Большой, цветной графический дисплей (диагональ 11см);
Одновременное отображение 2-х параметров: внутреннего сопротивления и напряжения (R + V);
Режим компаратора (допусковый контроль) при измерении Rвн и напряжения с заданием пределов (лимитов) компарирования в абсолютном (Abs) или % (Rel) значении со визуальной и звуковой индикацией;
Функция статистической обработки результатов (Mx+B) на длительном интервале, режим записи и хранения результатов (до 1000 отсчетов), построение графиков (кривых распределения);
Отображение статистики в виде таблиц, просмотр нормального распределение напряжения и вн. сопротивления, экспорт данных на внешний USB-flash;
Развернутое меню схемы запуска измерений (Trig);
Автоматический и ручной выбор предела измерения, установка «0»-показаний (Zero);
Удержание показаний, усреднение, вывод данных на печать (Print), встроенный календарь (таймер);
Интерфейсы: GPIB, USBTMC, LAN (поддержка SCPI);
Аналоговое системное управление I/O (вход/ выход);
Гнездо для USB-flash на передней панели (запись/ вызов данных, профили);
Технические характеристики АКИП-6302/1:
Ниже приведены обобщенные технические характеристики по двум моделям тестеров батарей: АКИП-6302 и АКИП-6302/1.
|
Характеристики |
Параметры |
Значения |
||||
|
|
|
АКИП-6302 |
АКИП-6302/1 |
|||
|
Сопротивление |
Предел измерения |
3 мОм/ 30 мОм/ 300 мОм/ 3 Ом/ 30 Ом/ 300 Ом/ 3000 Ом |
300 мОм/ 3 Ом |
|||
|
Дискретность измерения |
0,1 мкОм/ 1 мкОм/ 10 мкОм/ 0,1 мОм/ 1 мОм/ 10 мОм/ 0,1 Ом |
10 мкОм/ 0,1 мОм |
||||
|
Выбор предела измерения |
Ручной, Автоматический, функция установки «0»-показаний (Cal Zero) |
|||||
|
Погреш. измерения (базов.)1 |
± 0,4% (+ 0,1%....0,05% от в/предела) |
|||||
|
Тестовый сигнал |
переменный (~ 1 кГц) |
|||||
|
Схема измерения |
4-х проводная |
|||||
|
Макс. скорость измерения* |
Slow 5 изм./с |
Med 12,5 изм/с |
Ex. Fast 125 изм./с |
|||
|
Время выборки (R + V) |
200 мс |
80 мс |
8 мс |
|||
|
Время выборки (R/ V) |
100 мс |
40 мс |
4 мс |
|||
|
Вх. сопротивление |
? 1 МОм |
|||||
|
Постоянное напряжение |
Предел измерения |
±6 В/ ±60 В/ ±300 В |
||||
|
Дискретность измерения |
10 мкВ/ 0,1 мВ/ 1 мВ |
|||||
|
Выбор предела измерения |
Ручной, Автоматический |
|||||
|
Погрешность измерения |
± (0,01% + 0,01% от в/предела) |
|||||
|
Допусковый контроль (компаратор) |
Предельное значение |
Верхнее/ нижнее (HI/ LO) устанавливается дискретно (абс. зн./ %) |
||||
|
Органы управления |
клавишами лицевой панели |
|||||
|
Индикация результата |
Графическая |
HI (> предела)/ GO (Годен -в пределах допуска)/ LO (< > |
||||
|
Звуковая |
включение/ выключение зуммера |
|||||
|
Дополнительные функции |
Удержание показаний |
Фиксация и удержание результата измерения |
||||
|
D-измерения |
Индицируемое значение = измеряемое значение – опорное значение |
|||||
|
Усреднение |
2…16 |
|||||
|
Статистика (Mx+B) |
Максимальное, минимальное, ср. арифметическое, ср.кв. отклонение (СКО), выборочная дисперсия, индекс воспроизводимости, скорректированный индекс воспроизводимости. |
|||||
|
Память (запись / вызов) |
127 профилей настроек (энергонезависимая) |
|||||
|
Дисплей |
Тип индикатора |
Графическая цветная матрица (диаг. 11 см) |
||||
|
Формат индикации |
6 разрядов |
|||||
|
Общие данные |
Напряжение питания |
115/230 В ± 10%, 50/60 Гц |
||||
|
Интерфейс |
GPIB, USB (2), LAN |
|||||
|
Условия эксплуатации |
0°С … 40°С, относительная влажность < > |
|||||
|
Условия хранения |
- 10°С … +50°С, относительная влажность < > |
|||||
|
Габаритные размеры (ШхВхГ) |
384 ? 105 ? 230 мм |
|||||
|
Масса |
2.4 кг |
|||||
Комплект поставки тестера батарей АКИП-6302/1:
|
№ |
Наименование |
Количество |
|
1 |
Программируемый измеритель сопротивления АКИП-6302/1 |
1 |
|
2 |
Кабель USB |
1 |
|
3 |
Шнур питания |
1 |
|
4 |
Инструкция по эксплуатации на CD |
1 |
|
