Артикул: GBM-73300
|
Тестер батарей GBM-73300 производства Good WILL Instrument внесен в Государственный реестр средств измерений под №76099-19 (срок действия до 12.09.2024 г.)
Особенности тестера батарей GBM-73300:
«2 в 1»: измерение внутреннего сопротивления (Rвн) и постоянного напряжения источников питания (V);
Поддержка всех типов химических источников тока*: батарей и элементов питания, аккумуляторных батарей, а также систем резервного питания пост. напряжения с целью анализа их состояния и оценки уровня заряженности;
Диапазон измерений Rвн: 0,1 мкОм ... 3200 Ом (7 пределов);
Диапазон измерений Uпост: 10 мкВ … 80В для GBM-73080 (пределы «±8В», «±80 В»), 10 мкВ … 300 В для GBM-73300 (3 предела: «±8В», «±80 В», «±300»В);
Макс. разрешение: 0,1 мкОм / 10 мкВ;
Базовая погрешность: ± 0,5% (R), ± 0,01% (V), 4-х пр. схема измерений;
Скорость измерения: 3 изм/с, 14 изм/с, 25 изм/с, 65 изм/с;
Автоматический и ручной выбор предела, установка «0» (Zero);
Одновременное отображение 2-х параметров: внутреннего сопротивления и пост. напряжения (R + V);
Режим сравнения (допуск. контроль) при измерении Rвн и напряжения с заданием пределов (Hi/Lo) компарирования (Abs, Per/%, SEQ) с визуальной и звуковой индикацией;
Функция статистической обработки (Mx+B) на длительном интервале, построение графиков (кривых распределения), режим записи и хранения результатов (до 10.000 отсчетов);
Отображение статистики в виде таблиц, просмотр нормального распределение напряжения и Rвн экспорт данных на USB-flash;
Развернутое меню запуска измерений (Trig): внутр., ручной, внешний/ ext и ДУ/remote;
Детектор плохого контакта «OPEN & WIRE» в цепи измерений при использовании щупов (Разомкнут/ Замкнут);

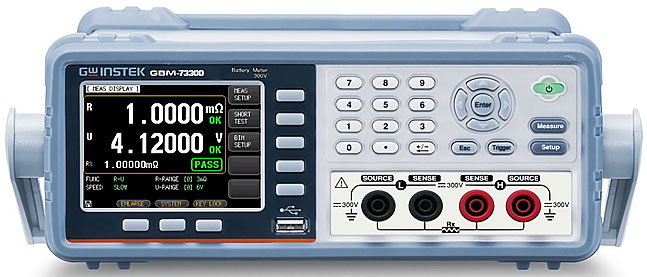

Цветной графический дисплей (диагональ 9 см);
Удержание показаний, усреднение, вывод данных на печать (Print), встроенный календарь (таймер);

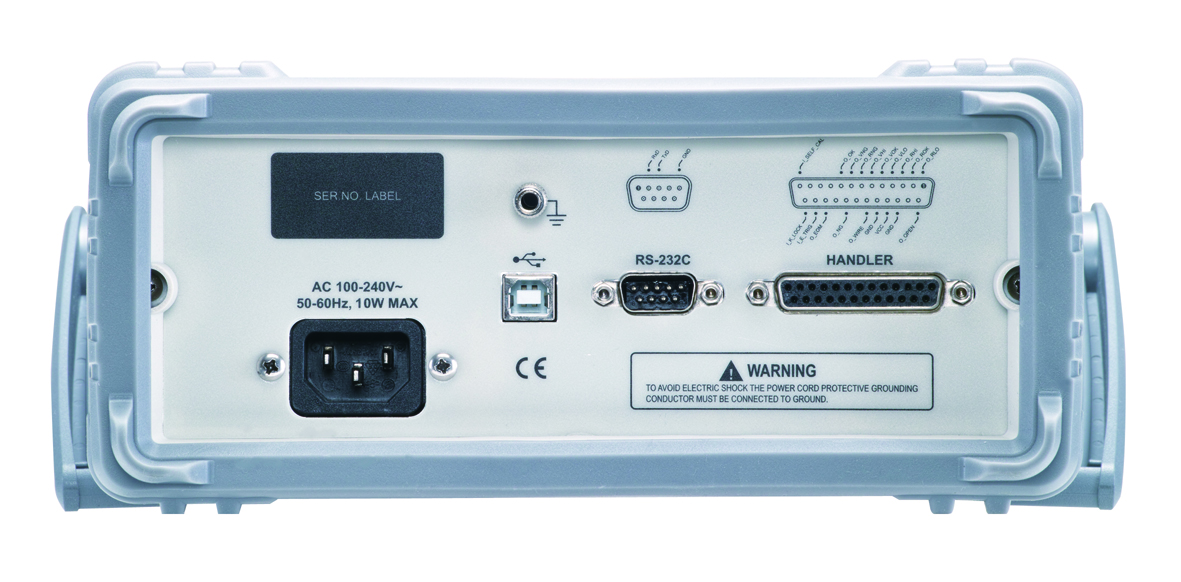

Интерфейсы: RS-232C/ USB, слот HANDLER (сортировщик);
Гнездо для USB-flash на передней панели (запись/ вызов данных).
Технические характеристики тестера батарей GBM-73300:
|
Параметр |
GBM-73080 |
GBM-73300 |
|
Внутреннее сопротивление (R)
|
||
|
Предел измерения (№№ 0-6) |
3 мОм/ 30 мОм/ 300 мОм/ 3 Ом/ 30 Ом/ 300 Ом/ 3000 Ом |
|
|
Дискретность измерения |
0,1 мкОм/ 1 мкОм/ 10 мкОм/ 0,1 мОм/ 1 мОм/ 10 мОм/ 0,1 Ом |
|
|
Выбор предела измерения |
Ручной, Автоматический, Номинальный, уст. «0»-показаний (Cal Zero) |
|
|
Погрешность измерения (базовая) |
± (0,5% …1,0%) в зависимости от верхнего/ предела |
|
|
Тестовый сигнал |
Частота 1 кГц ± 0,5 Гц, использованный ток 10 мкА (3 кОм) …100 мА (3 мОм) |
|
|
Погрешность установки |
≤ 10% |
|
|
Схема измерения |
4-х проводная |
|
|
Скорость измерения |
Slow 3 изм./с Med 14 изм/с Fast 25 изм/с Ex. Fast 65 изм./с |
|
|
Входящее сопротивление |
~ 1 МОм |
|
|
Температурный коэффициент (Tc) |
± (0,05% ± 1е.м.р.)/ С (пред. №0), ± (0,05% ± 0,5 е.м.р.)/ С (пред. №1-6). |
|
|
Постоянное напряжение (V)
|
||
|
Диапазон Uвх |
0 (DC)…±80 В |
0 (DC)…±300 В |
|
Пределы измерения |
±8 В/ ±80 В (№№ 0-1) |
±8 В/ ±80 В/ ±300 В (№№ 0-2) |
|
Дискретность измерения |
10 мкВ/ 0,1 мВ |
10 мкВ/ 0,1 мВ/ 1 мВ |
|
Погрешность измерения |
± (0,01% … 0,1%) в зав. от верхнего/ предела |
|
|
Температурный коэффициент (Tc) |
± (0,001% ± 0,3 е.м.р.)/ С |
|
|
Максимальный рейтинг входа |
80,8В (ток 1 А) |
330В (ток 1 А) |
|
Допусковый контроль (Компаратор) GO/NOGO
|
||
|
Предельное значение |
Верхнее/ нижнее (HI/ LO) устанавливается дискретно (абс. зн./ %) |
|
|
Органы управления |
Настройка клавишами лицевой панели |
|
|
Графическая индикация результата |
HI (> предела)/ IN (в допуске)/ LO (< > |
|
|
Звуковая индикация результата |
включение/ выключение зуммера |
|
|
Дополнительные функции
|
||
|
Удержание показаний |
Фиксация и удержание результата измерения |
|
|
Измерения (V/R) |
Индицируемое значение = изм. значение – опорное значение |
|
|
Усреднение |
2…256 |
|
|
Задержка запуска измерения |
0-10 с (разрешение 1 мс) |
|
|
Статистика (Mx+B) |
Максимальное, минимальное, ср. арифметическое, ср.кв. отклонение (СКО/ st.dev), выборочная дисперсия, индекс воспроизводимости/Cp, скоррект. индекс воспроизводимости/ CpK (по 10.000 результатов). |
|
|
Память (запись / вызов) |
10.000 значений (встроенный цифровой регистратор/ Logger) |
|
|
Детектирование контактов |
Разомкнуто/ Замкнуто (OPEN & WIRE) – в изм. цепи |
|
|
Дисплей
|
||
|
Тип индикатора |
Графическая цветная матрица TFT (диагональ 9 см, 320х240 точек) |
|
|
Формат индикации (U/I) |
6 разрядов/ 5 разрядов |
|
|
Общие данные
|
||
|
Напряжение питания |
~110 -240 В (автовыбор) 10%, 50/60 Гц, потребл. P=10 Вт |
|
|
Интерфейс |
RS-232C, USB (2), Handler |
|
|
Сортировщик (R/ V) |
больше/ в допуске/ меньше (HI/ IN/ LO) |
|
|
Звуковой сигнализатор |
Выкл/ Годен/ Негоден (Off/ Pass/ Fail) |
|
|
Условия эксплуатации |
0 С … 40 С, относительная влажность < > |
|
|
Условия хранения |
- 10 С … +70 С, относительная влажность < > |
|
|
Габаритные размеры |
264 107 350 мм (ШхВхГ) |
|
|
Масса |
2,8 кг |
|
Комплект поставки прибора GBM-73300
|
№ |
Наименование |
Количество |
|
1 |
Тестер батарей GBM-73300 |
1 |
|
2 |
Измерительный кабель GBM-01/ Кельвин «4х2» с зажимами «крокодил» |
1 |
|
3 |
Шнур питания |
1 |
|
4 |
CD-диск (РЭ, драйвера) |
1 |
|
