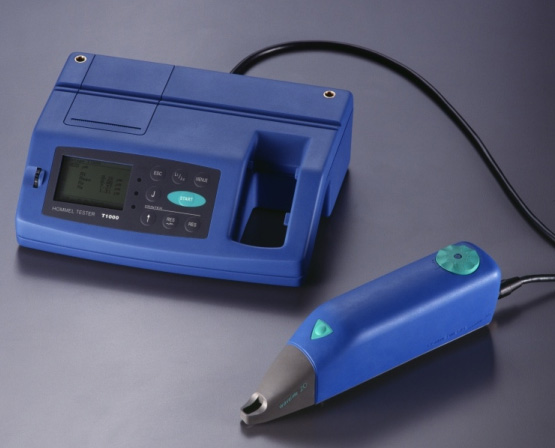

Профилометр Hommel-Etamic T1000 Basic

  • Hommel-Etamic T1000 Basic

    /images/all/3/13799/big/img_5.jpg

    jijijij

    Профилометр Hommel-Etamic T1000 Basic

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
JENOPTIK (Hommel-Etamic)


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Мобильный прибор для контроля шероховатости HOMMEL T1000 basic с приводом LV16 обеспечивает измерение величины шероховатости поверхностей.
Спроектированный специально для использования в производственных условиях, компактный носимый профилометр HOMMEL Tester T1000 в качестве полноcтью мобильной или стационарной измерительной станции и соответствует всем современным требованиям.
Эргономичный по форме корпус имеет графический дисплей, а также прочную мембранную клавиатуру. На дисплее протоколируются все введенные значения и отражаются все результаты измерений (параметры, профили). Рукоятка для переноски служит одновременно для укладки механизма подачи LV16.
При помощи интегрированного принтера все результаты измерений и данные можно запротоколировать в буквенно-цифровом и графическом виде для получения свидетельства о качестве.



Функциональные характеристики Hommel-Etamic T1000 Basic:



  • Компактный и эргономичный дизайн

  • Мобильность применения

  • Простота выполнения измерений и управления

  • Измерение параметров шероховатости в соответствии с основными стандартами (более 40 измеряемых параметров)

  • Встраиваемая измерительная стойка SH100 (опция)

  • Нет необходимости в калибровки

  • Отображение допусков для всех измеряемых параметров

  • Запись измеренных значений до 200 профилей и 999 измерений

  • Светодиодная индикация допуска (в допуске / не в допуске/ доработать)

  • Возможность поворота щупа привода LV16 на ±90º для поперечного трассирования

  • Возможность передачи измеренных данных для дальнейшего анализа и вывода протокола измерений в программное обеспечение Turbo DataWin (опция)



Встроенный принтер




Алфавитно-цифровое представление всех результатов измерений и условий измерения с распечаткой профиля и кривой доли несущей поверхности:
-профиль шероховатости (R), профиль волнистости (W) и первичный профиль (P)





T1000 basic

T1000 wave

Содержание распечатки

Условия измерения, дата, время, программа измерения, результаты расчета параметров, R-профиль, Rk-профиль, кривая доли несущей поверхности

Условия измерения, дата, время, программа измерения, результаты расчета параметров, R-профиль, Rk-профиль, кривая доли несущей поверхности, P-профиль, W-профиль

Увеличение по вертикали

Автоматически до макс. 2000-кратного

Увеличение по горизонтали

10/40/100-кратное, в зависимости от длины траектроии измерения

Бумага

Термобумага 40-50 г/м2  , ширина 57,5 мм, длина 10 м

Скорость печати

30 мм/с

Разрешение

8 точек/мм



Технические характеристики Hommel-Etamic T1000 Basic:







Прибор для контроля шероховатости



Hommel tester T1000 basic

Код заказа

Арт.-№ 240850

Дисплей

Подсвеченный графический дисплей, 240 x 160 точек

Питание

Ni-металлгидридный аккумулятор



Сетевой блок питания 24В/2,5A; автоматическое переключение 90-240В

Емкость аккумулятора

Около 1000 измерений

Рабочая температура

0-50°C, макс. 85% относит. влажн.

Интерфейсы

V24/RS232 и IRDA (инфракрасный)

Память для хранения данных

200 профилей / 999 измерений

Программы измерения

5 программ измерения

Габариты Ш x Г x В [мм]

253 x 193 x 80

Вес [г]

1600

Способ измерения

опорный щуп

Общее отклонение lt. DIN 4772

Класс 1

Диапазоны измерения /разрешение

± 80 μм / 0,01 μм

Регулировка прибора

Автоматическая или ручная

Фильтр DIN EN ISO 11562, часть 1 (50% Гаусс) DIN EN ISO 13565-1

Гауссов фильтр (M1) цифровой фильтр [мм] ➜ 0,025 / 0,08 / 0,8 / 2,8 / 8    Двойной гауссов (M2) параметр Rk

Длина трассирования Lt [мм] DIN EN ISO 4288 / DIN EN ISO 12085 (MOTIF)

0,48 / 1,5 / 4,8 / 15 / макс. 16

Длина оценки ln DIN EN ISO 4287

0,4 / 1,25 / 4,0 / 12,5

Отдельных отрезков lr,lw, lp по DIN EN ISO 4287

1 - 5 - по выбору

Скорость щупа [мм/с]

0,15 / 0,5 / 1,0

Отсечка шага λ [мм]

0,08 / 0,25 / 0,8 / 2,5 / 8,0

Полосовой фильтр Lc/Ls DIN EN ISO 3274

100 / 300

Параметры шероховатости



DIN EN ISO 4287

Ra, Rz (Rz4, Rz3, Rz2, Rz1), Rmax, Rt, Rq, RPc, RSm, Rmr©, Rp, Rpm, R3z, Rz-ISO

Основные параметры шероховатости DIN EN ISO 13565

Rk, Rpk, Rvk, Mr1, Mr2

MOTIF-параметры DIN EN ISO 12085

R, Rx, AR, P δc (CR, CL, CF)

Параметры шероховатости JIS - B 0601

Rz-JIS, Rmax-JIS

Статистика

999 измерений, диапазон, Xпопереч, Max., Min., стандартное отклонение

Система единиц

μм / μдюйм (переключается)





Механизм линейной подачи





LV 16



Применяемый щуп опорный
Длина трассирования [мм] 16
Направление измерения продольное, поперечное измерение
Габариты Д x Ш x В [мм] 134 x45 x 47
Вес [г] 250
Орган управления Встроенная кнопка Start



Контактный щуп



T1E
Диапазон измерения [μм] 80
Алмазное острие щупа 5μм, 90°
Радиус опоры продольн. 30мм, / поперечн. 1,9мм
Мин. диаметр измеряемых отверстий 4мм / глубина 20мм
Габариты диам. / длин.[мм] диам.=10 / длин.=80
Вес [г] 12



Стандартная комплектация:



  • HOMMEL TESTER T1000

  • устройство подачи LV 16, длина трассирования 16мм

  • соединительный кабель

  • щуп Т1Е, диапазон измерения 80мкм

  • сетевое зарядное устройство 110-230В

  • пластиковый футляр

  • 2 рулона бумаги для встроенного принтера

  • инструкция по эксплуатации

  • сертификат калибровки производителя
