Профилометр Form Talysurf i-Series

  • Профилометр Form Talysurf i-Series

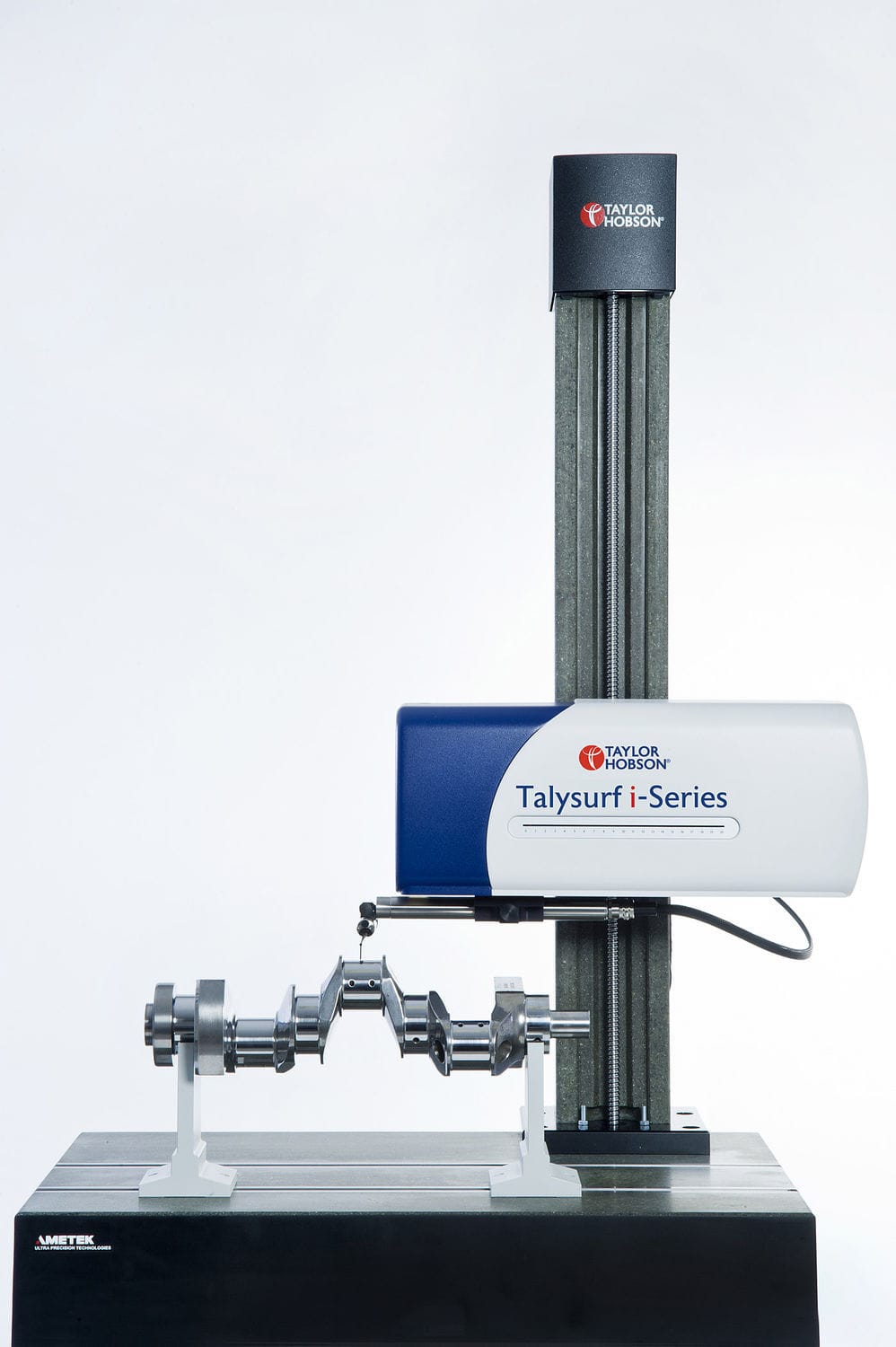

    /images/all/3/14889/big/img_5.jpg

    jijijij

    Профилометр Form Talysurf i-Series

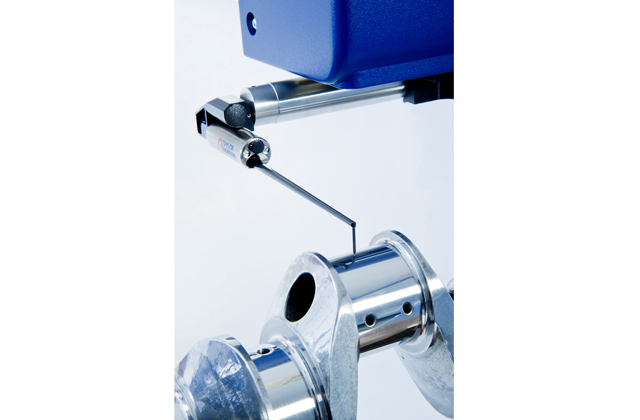

  • /images/all/3/14889/big/img_14.jpg

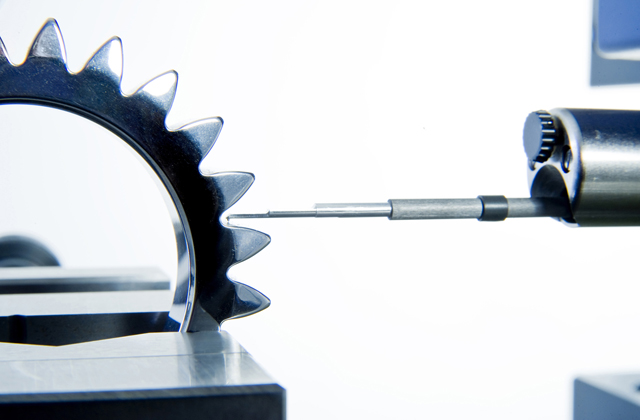

  • /images/all/3/14889/big/img_16.jpg

    1

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
TAYLOR HOBSON


Страна производитель: Великобритания Великобритания

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению TAYLOR HOBSON
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Профилометр Form Talysurf i-Series



Тип оборудования: Измеритель шероховатости, профилометр, профилемер

Производитель: Taylor Hobson

Серия: Form TalySurf

Модель: Form TalySurf i-Series

Описание: прибор для измерения шероховатости поверхности

Гарантия на профилометр Form TalySurf i-Series: 1 год.





Назначение прибора:





Приборы для одновременного измерения размеров, формы и текстуры поверхности. Разработаны для измерения всех элементов геометрии поверхности с  наименьшей погрешностью в кратчайшее время.



Все мотоприводы приборов Серии Форм Талисурф имеют программируемый режим управления и  позволяют проводить измерения размеров, формы и текстуры поверхности. Приборы с индуктивными датчиками могут поставляться с  мотоприводами, обеспечивающими длину трассы 60, 120 и 200 мм. Приборы с датчиком на базе фазового шкального интерферометра могут быть с мотоприводами длиной 120 и 200 мм. В зависимости от типа и модели датчика, а также от длины используемого щупа диапазон измерения составляет от 1 мм до 36 мм.





Программное обеспечение УЛЬТРА

— Обеспечивает управление и контроль состояния отдельных узлов и блоков измерительной системы.

— Позволяет осуществлять административные функции: установка паролей для разных пользователей, устанавливать преференции для каждого пользователя, сохранять и  загружать результаты измерений и расчета.

— Реализует функции анализа: применение различных типов фильтров, выбор различных номинальных типов форм для расчета, выделение необходимого / удаление ненужного участков профиля, подлежащих анализу, представление результатов в виде, по требованию пользователя.





Программа анализа формы

Стандартно поставляется с системами, оснащенными датчиками на  базе фазового шкального интерферометра, и предлагается дополнительно к приборам с индуктивными датчиками.  Программа позволяет рассчитывать радиус, отклонение от радиуса, расстояние между центрами дуг, наклон одного прямолинейного участка относительно другого, линейные расстояния между отдельными точками профиля.



Программа анализа шероховатости поверхности.

Входит в стандартный комплект поставки всех приборов.  Позволяет проводить расчет: параметров полного профиля Pa, Pc, Pda, Pdc, PHSC, Pku, Pln, Plo, Plq, Pmr(c), Pmr, Pp, PPc, Pq, PS, Psk, PSm, Pt, Pv, Pvo, Pz, Pz(JIS) параметров шероховатости R3y, R3z, Ra, Rc, Rda, Rdc, Rdq, RHSC, Rku, Rln, Rlo, Rlq, Rmr, Rp, Rp1max, Rpc,   Rq, RS, Rsk, RSm, Rt, Rv, Rvo, Rv1max, Rz, Rz(JIS), Rz1max Rk параметров A1, A2, Mr1, Mr2, Rk, Rpk, Rvk параметров волнистости Wa, Wc, Wda, Wdc, Edq, WHSC, Wku, Wln, Wlo, Wlq, Wmr(c), Wmr, Wp, WPc, Wq, WS, Wsk, WSm, Wt, Wv, Wvo, Wz R+W  параметры




Дополнительные программы

Программа контроля асферических поверхностей (сравнение измеренного профиля с заданным математическим путем) Программа сравнения измеренного профиля с эталонным или другим, измеренным ранее. Программа анализа поверхностей, имеющих форму готических арок
 (в подшипниковой промышленности) Программа анализа контура позволяет проводить как анализ размеров отдельных элементов профиля (дуги, углы), так и их взаимное расположение. Возможно проведение сравнения профиля с заданной моделью. Программа анализа топографии поверхности. Для ее функционирования прибор оснащается дополнительным оборудованием и программой, обеспечивающей перемещение измеряемой детали по оси Y.





Технические характеристики:





Ось Х

Мотопривод 60 мм

Мотопривод 120 мм

Мотопривод 200 мм

Длина трассы max/min

60 мм / 0.1 мм

120 мм / 0.1 мм

200 мм / 0.1 мм

Скорость транспортная / измерения

13 мм/с / 0,25 — 2 мм/с

Шаг дискретизации

0.125 мкм

Непрямолинейность направляющей (Pt)мкм

0,15 мкм

0,15 мкм

0,18 мкм

Ось Z

Мотопривод 60 мм

Мотопривод 120 мм

Мотопривод 200 мм

Номинальный диапазон

1 мм, 2 мм, 5 мм

Разрешающая способность

4 нм (1 мм) 8 нм (2 мм) 20 нм (5 мм)

Длина щупа, радиус, измерительное усилие

60 мм, 2 мкм радиус, 1 мН 120 мм, 0.5 мм радиус, 20 мН

Нелинейность

[разрешение + 0,05Z(мм)] мкм — после калибровки

Общие характеристики

Мотопривод 60 мм

Мотопривод 120 мм

Мотопривод 200 мм

Сфера для калибровки (неопределенность радиуса)

Для диапазона 1мм −12.5 мм (номинал),сфера (0.4 мкм) Для диапазона 2мм −22 мм (номинал),сфера (0.4 мкм)

Неопределенность калибровки — Pt

0.25 мкм (со щупом 60 мм) 0.5 мкм (со щупом 120 мм)

Собственный шум Rq

6 нм

Неопределенность измерения параметров шероховатости

2% + 4 нм (только для высотных)

Неопределенность измерения радиусов % (стандартный датчик)

для радиусов 0,1–22 мм1-0,015% от номинала для радиусов 22–1000 мм0,015-0,1% от номинала

Неопределенность измерения углов

0.5 мин. (диапазон ±35 град)













Введите число *
Спрашивает: Лариса Николаевна:

какой номер в госреестре и методику поверки можно получить?


Введите число *
