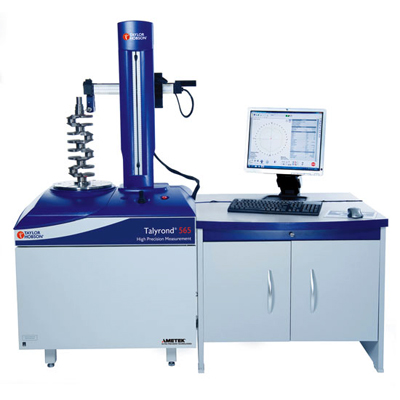

Кругломер Talyrond 500

Тип оборудования: Кругломер, измеритель круглости

Производитель: Taylor Hobson

Серия: Talyrond
Модель: Talyrond 500, Talyrond 565, Talyrond 585

Описание: прибор для измерения отклонений от круглости, для измерения цилиндричности, круглости и т.п.

Гарантия на кругломер Talyrond 500: 1 год.

Назначение прибора:

• Новый кругломер Talyrond 500 моделирует движения инструмента и точно воспроизводит форму детали, используя замеры по кругу, вертикали и горизонтали. Прецизионное моделирование траектории режущего инструмента позволяет точно контролировать процесс производства

• Три измерения в одном: Высокоточное моделирование процесса производства позволяет снимать все показания одним прибором.

• Шероховатость: Измерительный прибор высокого разрешения и низкий уровень помех по оси позволяют измерять шероховатость по направляющей детали и по окружности.

• Круглость: Свободный от трения шпиндель на воздушных опорах и прецизионная колонна для определения круглости, цилиндричности и прямолинейности.

• Контур/Профиль: Наша запатентованная методика калибровки позволяет замерять радиус, угол, высоту, длину, расстояние и многое другое.

Области применения:

• Дорожки внутреннего кольца подшипника

• Ролик подшипника

• Топливные инжекторы

• Коленчатые валы

Воспроизводимые результаты измерения:

Десятилетия опыта, знания в области ультрапрецизионной машинной обработки и оптимизированная конструкция позволили создать прибор с низким уровнем помех и практически безупречной механической реализацией измерительных осей. Дальнейшее усовершенствование, связанное с использованием калиброванных мер и эксклюзивных алгоритмов, эффективно устраняет влияние прибора на результаты измерения.

Конструкция кругломеров серии 500 – основа точности измерений

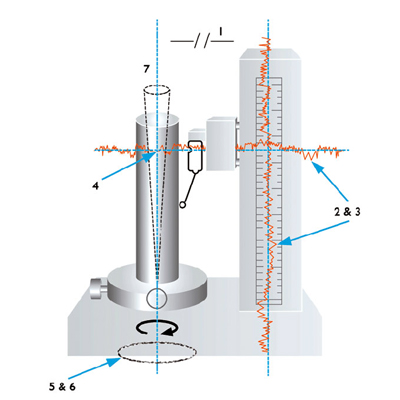

Важные характеристики кругломера:

• Колонна установлена параллельно оси шпинделя.
• Прямолинейность колонны и горизонтальной направляющей
• Низкие вертикальные и радиальные помехи от держателя
• Держатель датчика расположен перпендикулярно оси шпинделя.

• Радиальные биения шпинделя.
• Низкие помехи от шпинделя.
• Минимальный эффект конуса от шпинделя.
• Точные стеклянные шкалы по всем осям.

Воспроизведение детали

Основная сфера деятельности компании TaylorHobson – круглое шлифование, плоское шлифование и алмазное точение. Владение всеми этими технологиями и знания о приводных механизмах позволили сконструировать прибор с низким уровнем помех и высокой геометрической точностью, гарантирующий воспроизводимость детали.

Свободный от трения шпиндель на воздушном подшипнике

 Для данного кругломера, как и для любого станка со шпинделем, ось шпинделя имеет первостепенное значение. Она гарантирует точность измерения. Компания Taylor Hobson разработала собственный станок для алмазного точения, обеспечивающий эталонные характеристики непревзойденной точности и надежности.

Основание прибора

С помощью ПО для анализа конечных элементов удалось разработать надежное чугунное основание для высокоточного шпинделя на воздушном подшипнике, благодаря которому ни перемещения, ни вес прибора не влияют на результаты измерения. В продаже есть различные пассивные или активные антивибрационные крепления, разработанные для контрольных лабораторий и промышленных предприятий.

Базы для определения прямолинейности

Колонна используется при измерении прямолинейности, волнистости и шероховатости. Для ее изготовления используются образцовые меры и технологии, разработанные специалистами Taylor Hobson. Отсчетные направляющие прямолинейности были  усовершенствованы, чтобы гарантировать воспроизводимость детали и свести к минимуму или полностью устранить влияния прибора.

Технические характеристики Talyrond 565 / 585:

Возможности анализа

Измерительные возможности

 Ось колонны

Прямолинейность на 100 мм                                         0,15 мкм/100мм                0,15 мкм/100мм                      0,3 мкм/100мм                             0,3 мкм/100мм

Параллельность колонны к оси шпинделя                     0,5мкм/300мм                   1мкм/500мм                            2мкм/900мм                                1,5мкм/1200мм

Ось шпинделя

Ось горизонтального перемещения

Радиальное измерение                                           (0,1 мкм/мм+1,5 мкм)

Кол-во точек данных (на выбор)                            макс.200000                                                        нет

Собственный шум                                                  <30 нм Rq                                                            нет

Прямолинейность на 20мм                                     1,25 мкм+ 0,000625 мкм/мм                                 нет

Перпендикулярность оси шпинделя                        1мкм/200мм                                                         нет

Датчик

Электропитание

Характеристики окружающей среды

Система питания воздухом
