Описание:

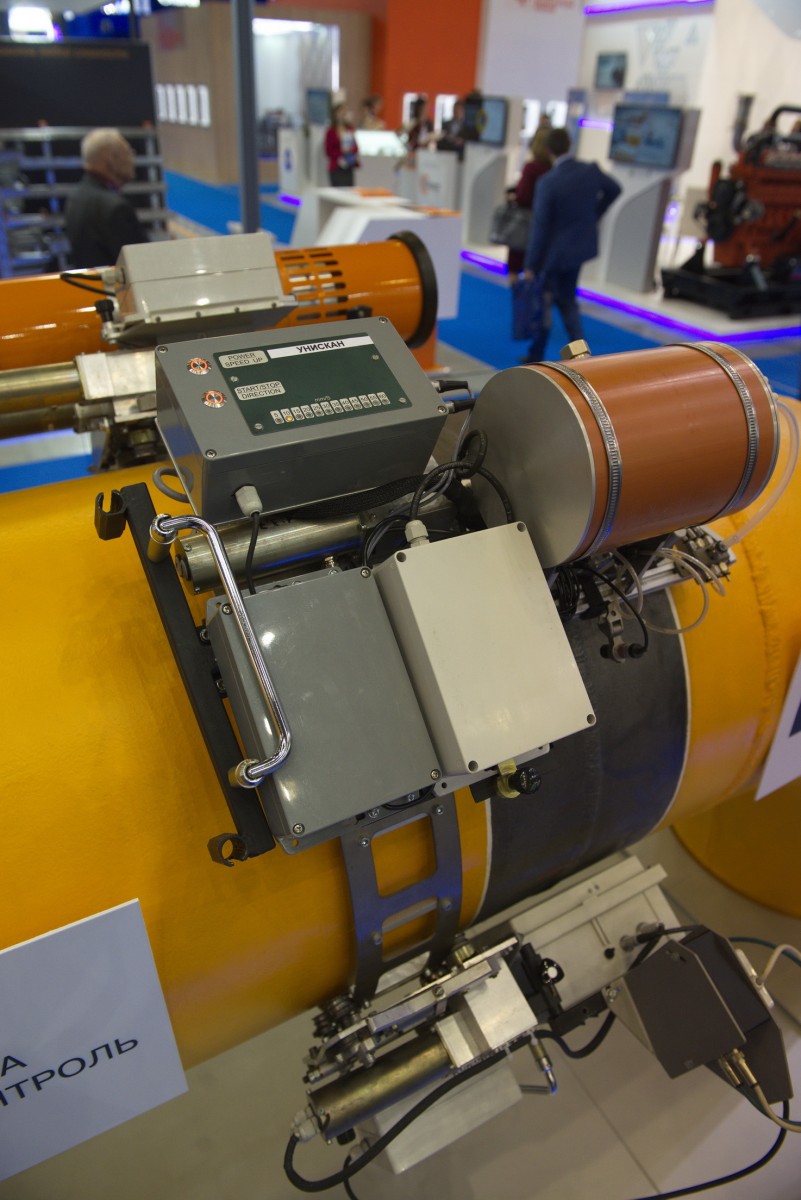

Комплекс «УНИСКАН МТ» позволяет проконтролировать сварные соединения тремя методами неразрушающего контроля — ВИК, АУЗК, цифровой радиографией — с привязкой к географической координате расположения объекта контроля с выводом цифрового паспорта сварного шва.

Комплекс автоматизированного неразрушающего контроля кольцевых сварных соединений магистральных трубопроводов "УНИСКАН МТ" включает в себя:
- система автоматизированного ультразвукового контроля "УНИСКАН МТ-УЗК"
- система автоматизированного цифрового рентгеновского контроля "УНИСКАН МТ-ЦР"
- модуль автоматизированного цифрового визуально-измерительного контроля "ВИЗИО МТ"

При разработке комплекса «УНИСКАН МТ» был применен инновационный подход к выполнению неразрушающего контроля качества сварных соединений, основанный на объединении трех методов контроля на одной аппаратно-программной платформе.

Основной целью указанного подхода является повышение достоверности контроля, минимизация влияния человеческого фактора на результат контроля, а также формирование цифрового паспорта качества сварного соединения для последующего анализа на этапе эксплуатации магистрального трубопровода в ходе технической диагностики.

Основные преимущества системы  "УНИСКАН МТ-УЗК":

Применение универсальной системы "УНИСКАН МТ-УЗК" позволяет проводить контроль трубопроводов диаметром от 500 мм и толщиной стенок труб от 8 мм и более. В зависимости от задач контроля в системе может использоваться различные модули: РА 32:128 + 2 канала TOFD/UT и/или модуль 6 каналов TOFD/UT. Благодаря беспроводному выводу информации на любое устройство (ноутбук, планшет, смартфон) оператор может проводить анализ контроля в режиме реального времени в комфортных условиях. За счет возможности моделирования схемы контроля и поэтапной настройки, а также короткого цикла проверки работоспособности системы, контроль проводиться с высокой степенью производительности и достоверности.

Программное обеспечение позволяет оперативно проводить сбор данных, своевременно обнаруживать и анализировать дефекты сварных швов. Интерфейс легок и прост в освоении пользователями, что обеспечивает высокую производительность, эффективность работы, а также информативность и точность определения фактических размеров дефектов. Программное обеспечение позволяет автоматически составлять отчеты по результатам контроля и анализа.

Основные преимущества системы  "УНИСКАН МТ-ЦР":

Применение комплекса цифровой радиографии "УНИСКАН МТ-ЦР"приводит к снижению времени и затрат на проведение контроля за счет отсутствия расходных материалов (радиографической пленки, химии и оборудования для проявки и хранения снимков), снижению времени эскпозиции и нагрузки рентгеновского излучения на персонал за счет применения цифровой радиографии, а также увеличению возможностей по контролю результатов за счет создания электронной базы хранения снимков.

Программное обеспечение DISOFT позволяет сшивать отдельные кадры в единое рентгеновское изображение сварного соединения. Полученное цифровое изображение сварного соединения сохраняется в файле полностью документированного формата DICONDE, соответствующего стандарту ASTM E2339–11, с указанием даты, времени и GPS координат произведенных экспозиций в привязке к рентгеновскому изображению.

Основные преимущества "ВИЗИО МТ":

Применение данного модуля для автоматизированного цифрового ВИК позволяет оперативно собирать данные по геометрическим характеристикам сварных соединений таких как: ширина шва, выпуклость (вогнутость), глубина неполного заполнения разделки, чешуйчатость, глубина западаний между валиками, размеры (диаметр, длина, ширина) одиночных несплошностей, подрезы. За счет применения высокоточного лазерного датчика обеспечивается высокая точность измеренных параметров. Беспроводная передача данных на компьютер или ноутбук позволяет в режиме реального времени проводить анализ полученных результатов. Программное обеспечение DISOFT Visual поддерживает выгрузку данных в формате DICONDE и позволяет осуществлять втоматизированный визуальный и измерительный контроль кольцевых сварных соединений. Встроенные фильтры позволяют проводить оценку параметров сварных соединений в соответствии с используемым стандартам (СТО Газпром 2-2.4-083-2006, РД 25.160.10-КТН-016-15 или другого стандарта). Встроенная функция защиты сохраненных данных обеспечивает отсутствие намеренных или случайных искажений от пользователей.
