Тип оборудования: Ультразвуковой расходомер жидкости с функцией теплосчетчика

Производитель: Micronics

Модель: PORTAFLOW 333

Гарантия: 1 год

Описание расходомера PORTAFLOW 333:

Расходомер Portaflow 333 делает простым измерение расхода жидкости и тепловой энергии без врезки в трубу. Portaflow предлагает пользователю быстрое и точное измерение расхода и энергии благодаря удобному меню и простой настройке. Результат можно получить в считанные минуты после открытия кейса!

Компактные, прочные и надежные расходомеры Portaflow были разработаны для обеспечения стабильной работы в промышленных условиях.

• Ультразвуковое времяимпульсное взаимнокорреляционное измерение расхода
• Поправка на число Рейнольдса
• Легкая настройка
• Простое интуитивно понятное меню
• Накладные датчики расхода и температуры

Отрасли:

• Водоснабжение
• Строительство
• Тепловые сети
• Электрогенерация
• Химическая
• Фармацевтика
• Нефтегазовая
• Пищевое производство

Типы жидкостей:

• Питьевая вода
• Речная вода
• Охлаждающая вода
• Деминерализованная вода
• Водно-гликолевые растворы
• Гидравлическое масло
• Дизельное топливо и мазут
• Химические растворы
• Нефтепродукты

Сферы применения:

• Аудит систем ОВиК и энергетики
• Проверка счетчиков
• Настройка насосов
• Пусконаладка котлов
• Поиск утечек
• Определение емкости фильтров
• Измерение сверхчистой воды
• Измерение расхода мазута
• Измерение конденсата
• Балансировка систем
• Настройка CIP-систем
• Тестирование систем пожаротушения
• Тестирование гидравлических систем

Особенности Portaflow 333:

• Измерение объемного расхода – от 0,05 до 80000 м3/ч
• Точность:

1. ±2,0% при скорости до 0,25 м/с
2. ±1,0% при скорости от 0,25 до 20 м/с

• Новый взаимнокорреляционный алгоритм обработки сигнала
• Степень защиты датчиков расхода и температуры - IP54 (IP68 - опция).

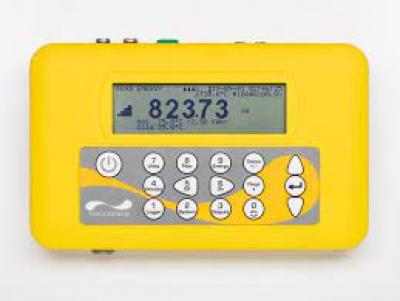

• Графический монохромный дисплей 64х240 пикселей
• Клавиатура с 16 клавишами
• Работа от сети или батареи
• Возможна работа от сети 220В с помощью адаптера
• Язык интерфейса - английский, немецкий, французский, испанский, русский

Как работает ультразвуковой расходомер Portaflow 333?

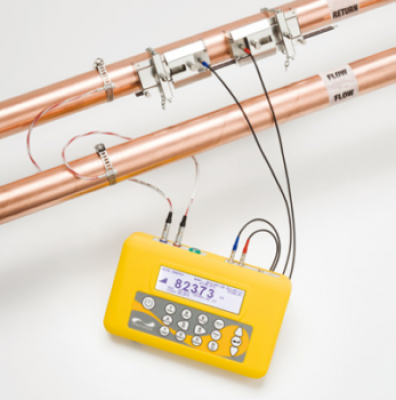

Portaflow 222 является ультразвуковым времяимпульсным расходомером, предназначенным для работы с накладными датчиками, позволяющими проводить точные измерения расхода жидкости в закрытых трубопроводах без необходимости нарушения целостности трубы и установки каких-то механических частей в поток и остановки технологического процесса. На монтаж расходомера требуется всего пара минут!

Когда ультразвуковой сигнал передается между преобразователями, его скорость немного увеличивается при движении в направлении потока и немного уменьшается при движении против потока. Результирующая разница во времени прохождения прямо пропорциональна скорости потока в трубе. Измерив скорость потока и зная площадь поперечного сечения трубы, можно легко рассчитать объемный расход. Тепловая энергия или охлаждающая нагрузка рассчитывается на основе комбинации расхода и разницы температур подачи и возврата.

Технические характеристики PORTAFLOW 333:

ХАРАКТЕРИСТИКИ

PF333 поставляется с датчиками температуры. Улучшенный накопитель данных с расширенным набором параметров.

Метод измерения: Ультразвуковой времяимпульсный взаимнокорреляционный метод измерения расхода и 4-проводной датчик PT100 класса B для измерения температуры. Встроенная функция теплосчетчика: расчет тепла и энергии.

Датчики температуры: накладные 4-проводные PT100 класс B, диапазон 0…+200°C, разрешение 0,1°C. Минимальная разность температур 0,3°C.

Кейс для переноски: прочный кейс с защитой IP67.

Датчики:

1. «А» для труб с наружным диаметром от 13 до 115 мм;
2. «B» для труб с наружным диаметром от 50 до 2000 мм.

Рабочая температура датчиков:

1. «A-ST» и «B-ST» -20°C…+135°C
2. «A-HT» и «B-HT» (опция) -20°C…+200°C.

Динамический диапазон измеряемой величины: 100:1.

Интерфейсы: USB, поддерживает большинство USB 2.0 накопителей

3 сигнальных выхода: 2 импульсных и 1 частотный.

Оптоизолированное MOSFET-реле

Макс. ток: 150 мА. Изоляция: >100 В AC/DC. Импульсный выход объемного расхода и сигнализации, частотный выход скорости потока.

Выходы могут быть сконфигурированы для вывода: сумматоров, энергии, потери сигнала, сигнализации низкого расхода.

Токовый выход: 4-20 мА (пропорционально расхода), оптоизолированный (1500 В), макс. нагрузка 620 Ом.

Объемный режим: частота импульсов до 50 имп/сек (в зависимости от ширины импульса).

Частотный режим: макс. частота импульсов - 200 Гц.

Расход при максимальной частоте: задается пользователем.

Накопитель данных: 100 млн. записей. 12 конфигурируемых точек замера. Сохранение на USB накопитель в формате CSV. Файл содержит: данные точки замера, время, дата, расход, сумматор+, сумматор-, скорость потока, температура подающего и обратного трубопроводов, разница температур, количество тепла, энергия, качество сигнала, SNR, статус сигнала.
