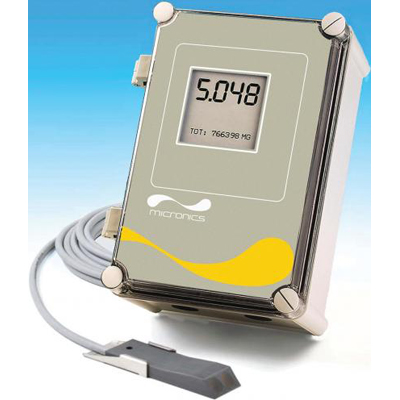

Для расчета объемного расхода жидкости в открытом канале или трубопроводе расходомер AV5000 измеряет как ее уровень, так и скорость. Калибруется прибор просто: введите внутренний диаметр трубопровода или укажите ширину канала, и AV5000 автоматически рассчитает и покажет объемный расход. На дисплее могут отображаться уровень воды, скорость или расход в галлонах, литрах, кубических метрах или футах. Калибровочные параметры сохраняются в энергонезависимой памяти. Как только электроснабжение будет восстановлено, расходомер возобновит работу нормальным образом.
Тщательный выбор места расположения датчика обеспечивает возможность работы прибора в оптимальном режиме без обслуживания. Избегать мест роста осадочных отложений. Наивысшая точность измерений получается в местах с малой турбулентностью и равномерным поперечным распределением скоростей течения по каналу. Канал не должен иметь перепадов или менять направление течения непосредственно перед местом монтажа датчика. Наклон трубопровода или канала не должен превышать 3%.
AV5000 позволяет измерять скорость потока до 6 м/с. Электронная система и программное обеспечение расходомера производят и усредняют замеры расхода непрерывно, обеспечивая тем самым устойчивость показаний. Погружной датчик скорости/уровня может измерять расход в частично и полностью заполненных трубопроводах с давлением до 10 psi. Никаких специальных установок или настроек не требуется. Минимальный рекомендованный диаметр трубы - 6” (150 мм).
Если требуется, чтобы прибор сохранял значения замеров с простановкой отметок даты и времени с интервалом от 1 секунды до 30 минут, можно выбрать опцию использования встроенного регистратора данных. Как вариант можно использовать удобный формат "Flow Report (отчет о расходе)", в котором суммарный, минимальный, максимальный и средний расходы регистрируются в виде выбираемой пользователем почасовой или посуточной сводки. Данные регистрации расхода в AV5000 передаются на ПК или ноутбук через выход RS232 (в опции использования регистратора данных). Для получения данных по телефонной сети с помощью модема или прямого соединения с AV5000 используется мощная программа 'Greyline Logger'. Эта программа позволяет представлять данные в виде графиков и в табличном формате, а также экспортировать их в файлы графического или текстового формата для последующего использования в других программах. Работает на любом ПК с ОС Windows™ 98, 2000, NT или XP.
| Типы каналов: | С круглым, прямоугольным, трапецеидальным и овальным поперечным сечением |
| Блок контроллера: | В водонепроницаемом, пылезащищенном исполнении типа NEMA4X (IP66) из поликарбоната с небьющейся прозрачной лицевой поверхностью |
| Точность измерения | Уровень ±0.25% от диапазона. Скорость: ±2% от диапазона. Повторяемость и линейность: ±0.1% |
| Индикация: | Представление чисел: большой 4-разрядный ЖКД; представление меню/состояния/сумматора: 16-разрядное алфавитно-цифровое |
| Программирование: | 3-кнопочная клавиатура с выбором из меню. Парольная защита параметров калибровки |
| Выходы: | 3 аналоговых изолированных на ток 4-20 мА, 1000 Ом, (расход, уровень и скорость) |
| Защита от перенапряжений: | Датчик, выходы 4-20 мА, вход подачи питания переменным током |
| Рабочая темп. (блок контроллера): | От -20° до 60°C |
|
