Артикул: SLD-800
|
Тип оборудования: Расходомер для загрязненных жидкостей
Производитель: StreamLux
Модель: SLD-800
Гарантия: 1 год
Описание расходомера SLD-800:
Расходомеры Streamlux SLD-800 предназначены для непрерывного измерения расхода сильно загрязнённых, многофазных или загазованных жидкостей. В том числе: буровые или цементные растворы, сырая нефть, аэрированная вода, отстои и суспензии, абразивные среды, пульпообразное сырье.
Ультразвуковые расходомеры SLD-800 используют накладные датчики и не контактируют с жидкостью. Это позволяет применять их в качестве универсальным решением для самого широкого спектра задач. Настройка и калибровка под конкретную связку труба/жидкость производится на месте монтажа напрямую через меню прибора и занимает не более 10 минут.
НАКЛАДНЫЕ ДАТЧИКИ
Вы хотели бы избежать врезки в трубопровод?
Накладные ультразвуковые датчики монтируются без врезки в трубу. Полностью отсутствует риск засорения расходомера и исключается необходимость его чистки. При этом монтаж и настройка расходомера очень проста и может быть произведена любым специалистом техслужбы всего за несколько минут.
Вы избегаете контакта с жидкостью, хлопот по врезке, и чистке датчиков. А также необходимости остановки техпроцесса для монтажа и/или поверки приборов.
Принцип работы SLD-800:
Расходомеры StreamLux SLS-800 используют эффект изменения частоты звука, отражающегося от движущихся частиц. По аналогичному принципу работают радары ГИБДД.
Датчик расходомера излучает сигнал, направленный в поток жидкости. Этот сигнал отражается присутствующими в жидкости твёрдыми частицами или газовыми пузырьками. Частота отраженного сигнала отличается от исходной из-за движения жидкости (эффект Доплера). Контроллер расходомера измеряет сдвиг частоты и определяет значение скорости жидкости.
На основании введенных ранее параметров трубы прибор рассчитывает текущий объемный расход. Его технические параметры специально подобраны, чтобы обеспечивать эффективную эксплуатацию на производственных линиях большинства предприятий.
Технические характеристики расходомера SLD-800:
Измерения возможны на трубопроводах малых и больших диаметров, из практически любых материалов и при любом давлении. Прибор отлично функционирует в большинстве климатических зон нашей страны и имеет исполнение корпуса по классу защиты IP66.
|
ø трубопровода |
40 — 4000 мм |
|
|
Погрешность измерения расхода |
0,5% - 2% |
|
|
Доля примесей |
От 100ppm |
Как минимум 20% частиц должны быть более 100 мкм |
|
Расстояние от датчиков до прибора |
10 метров (стационарный) 5 метров (портативный) |
|
|
Диапазон измерения скоростей потока |
±0.01 — ±12 м/с, |
в обе стороны |
|
Виды жидкостей |
Любые |
В том числе:
|
|
Класс защиты |
IP66 |
|
|
Дисплей |
ЖК с подсветкой, 2х8 символов |
|
|
Выходные сигналы (для съема и передачи информации по каналам связи) |
Релейный |
Дозирование, сигнализация |
|
|
Частотный |
Дозирование |
|
|
Токовый |
4 — 20 мА (скорость потока) |
|
Архив |
Записи результатов измерений за сутки/месяц/год • накопительный расход • отключения питания • изменения статуса прибора |
|
|
Диапазон температур |
Датчики накладные |
-35° — +85° (кратковременно до 120°) |
|
|
Датчики накладные (высокотемпературные) |
-35° — +200 (кратковременно до 250°) |
|
|
Основной блок |
-10 — +60 |
|
Питание прибора |
Переменное |
220 В |
|
|
Постоянное |
24 В |

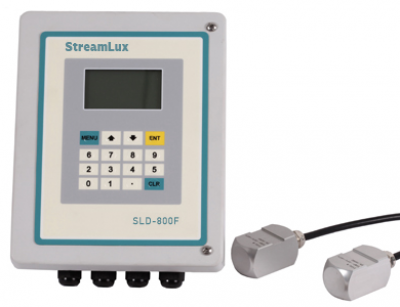

Комплект поставки SLD-800:
Расходомеры StreamLux SLD-800F предлагаются в четырех подобранных комплектах. Отличие состоит лишь в рабочей температуре ультразвуковых сенсоров и наличии аккумуляторной батареи. Выбор конфигурации становится по настоящему секундным делом.
|
SLD-800F (пульпа) |
SLD-800F (лава) |
SLD-800P (пульпа) |
SLD-800P (лава) |
|
|
Вычислительный блок |
||||
|
Накладные датчики Ду 40-4000мм |
до +120°С |
до +250°С |
до +120°С |
до +250°С |
|
Кабель 10м |
||||
|
АКБ до 50ч |
- |
- |
||
|
Хомут |
||||
|
Инструкция |
|
