Классический ультразвуковой расходомер SLS-720A
Ультразвуковые расходомеры StreamLux SLS-720A и SLS-720F с датчиками на измерительных участках - это классическое решение для непрерывного и точного измерения расхода жидкостей. Чаще всего они применяются для контроля воды любого типа, а также сточных вод в напорной канализации. Погрешность измерения составляет всего 1%.
Первичные преобразователи расхода (ППР) могут работать в температурном диапазоне до +160°С, что позволяет успешно внедрять эти приборы в системы контроля теплоносителя в котельных и узлах учета тепла. Максимальная удаленность от ППР от вычислительного блока составляет 200 метров.
StreamLux SLS-720A обладает защитой по классу IP68 и может устанавливаться в полностью затапливаемых колодцах. StreamLux SLS-720A защищен по классу IP67 и устойчив к любому виду осадков, пыли и грязи. Удаленно снимать показания можно токовому, импульсному или частотному выходу, а также получать всю информацию о приборе через RS-485 по протоколу MODBUS.
Принцип работы:
Ультразвуковые расходомеры StreamLux® действуют по «время-проходному» принципу (Transit-Time). Ультразвуковой сигнал, курсирующий между двумя датчиками, меняет свою скорость в зависимости от скорости потока жидкости. Прибор измеряет эту разницу, вычисляет скорость потока и, далее - на основании введенных вами параметров трубы – отображает текущий объемный расход.
Технические характеристики ультразвукового расходомера SLS-720A:
| Ду трубопровода | 15 — 1000 мм | ||||||||||||
| Погрешность измерения расхода | ±1% | ||||||||||||
| Расстояние от датчиков до прибора | До 200 метров, кабель двухжильный, экранированный |
||||||||||||
| Диапазон измерения скоростей потока | ±0.01 — ±12 м/с, в обе стороны |
||||||||||||
| Дисплей | ЖК с подсветкой, 2х20 символов Отображает текущий расход, накопительный расход (положительный, отрицательный, разность), скорость потока, параметры настройки |
||||||||||||
| Входные сигналы | Датчики расхода (2) Датчики температуры (2) |
||||||||||||
| Пылевлагозащита |
|
||||||||||||
| Выходные сигналы (для съема и передачи информации по каналам связи) |
|
||||||||||||
| GSM модем (опция) |
При заказе услуги "Облачный сервис" |
||||||||||||
| Запись данных |
|
||||||||||||
| Архив (опция) |
|
||||||||||||
| Облачный сервис (опция) |
|
||||||||||||
| Диапазон температур |
Датчики высокотемпературные -30 - +160 Вычислительный блок -10 - +70 |
||||||||||||
| Питание прибора |
|
Габариты:
Ду 15-32 мм, резьбовое соединение
|
Номинальный диаметр DN |
Длина L |
Ширина W |
Высота H |
Длина резьбы L1 |
| 15 | 320 | 121 | 285 | 13 |
| 20 | 360 | 121 | 285 | 15 |
| 25 | 390 | 121 | 292 | 16 |
| 32 | 450 | 121 | 292 | 22,5 |
Ду 15-32 мм, фланцевое соединение
| DN | L | W | H | D | D1 | D2 | C | f |
| 15 | 320 | 148 | 285 | 95 | 65 | 46 | 14 | 2 |
| 20 | 360 | 153 | 285 | 105 | 75 | 56 | 16 | 2 |
| 25 | 390 | 158 | 292 | 115 | 85 | 65 | 16 | 2 |
| 32 | 450 | 170 | 292 | 140 | 100 | 76 | 18 | 2 |
| DN | L | W | H | D | D1 | D2 | C | f |
| 40 | 300 | 150 | 336 | 150 | 110 | 84 | 18 | 2 |
| 50 | 300 | 165 | 349 | 165 | 125 | 99 | 20 | 2 |
| 65 | 300 | 185 | 366 | 185 | 145 | 118 | 22 | 2 |
| 80 | 225 | 200 | 381 | 200 | 160 | 132 | 20 | 2 |
| 100 | 250 | 220 | 401 | 220 | 180 | 156 | 22 | 2 |
| 125 | 275 | 250 | 428 | 250 | 210 | 184 | 22 | 2 |
| 150 | 300 | 285 | 459 | 285 | 240 | 211 | 24 | 2 |
| 200 | 350 | 340 | 511 | 340 | 295 | 266 | 26 | 2 |
| 250 | 450 | 405 | 569 | 405 | 355 | 319 | 28 | 2 |
| 300 | 500 | 460 | 621 | 460 | 410 | 370 | 32 | 2 |
| 350 | 550 | 500 | 666 | 500 | 460 | 428 | 28 | 4 |
| 400 | 600 | 565 | 697 | 565 | 515 | 428 | 30 | 4 |
| 450 | 700 | 615 | 774 | 615 | 565 | 532 | 30 | 4 |
| 500 | 800 | 670 | 826 | 670 | 620 | 585 | 32 | 4 |
| 600 | 1000 | 780 | 931 | 780 | 725 | 685 | 36 | 5 |
| 700 | 1100 | 860 | 1021 | 860 | 810 | 775 | 32 | 5 |
| 800 | 1200 | 975 | 1129 | 975 | 920 | 880 | 32 | 5 |
| 900 | 1300 | 1075 | 1229 | 1075 | 1020 | 980 | 34 | 5 |
| 1000 | 1400 | 1175 | 1329 | 1175 | 1120 | 1080 | 36 | 5 |
Комплектация и цены:

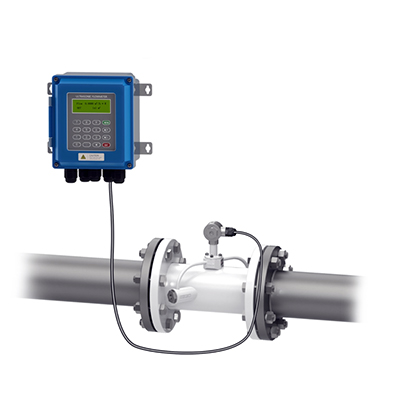

SLS-720A "Классик"

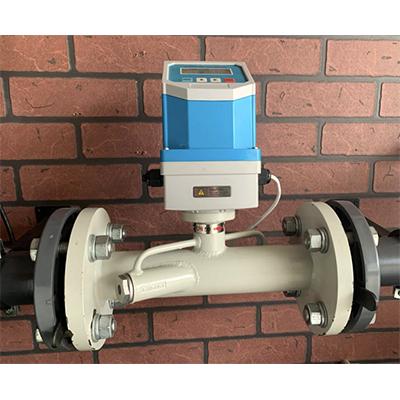

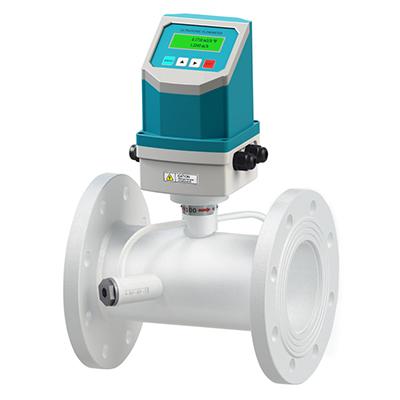

SLS-720F "Классик"
Для установки в полностью затапливаемых помещения (например, колодцах) ППР для расходомеров может также поставляться с классом защиты IP68.
| Ду, мм | P макс., Мпа | Материал ППР | Соединение ППР | SLS-720A ("классик") | SLS-720F ("классик") |
| 15 | 2,5 | Нерж. сталь | Резьбовое*** | 65 760 | 53 760 |
| 20 | 2,5 | Нерж. сталь | Резьбовое | 68 160 | 56 160 |
| 25 | 2,5 |
Нерж. сталь |
Резьбовое | 68 160 | 56 160 |
| 32 | 2,5 | Нерж. сталь | Резьбовое | 70 800 | 58 800 |
| 40 | 1,6* | Сталь** | Фланцевое | 59 400 | 47 400 |
| 50 | 1,6 | Сталь | Фланцевое | 62 760 | 50 760 |
| 65 | 1,6 | Сталь | Фланцевое | 68 520 | 56 520 |
| 80 | 1,6 | Сталь | Фланцевое | 68 520 | 56 520 |
| 100 | 1,6 | Сталь | Фланцевое | 74 160 | 62 160 |
| 125 | 1,6 | Сталь | Фланцевое | 82 560 | 70 560 |
| 150 | 1,6 | Сталь | Фланцевое | 96 720 | 84 720 |
| 200 | 1,6 | Сталь | Фланцевое | 106 200 | 94 200 |
| 250 | 1,6 | Сталь | Фланцевое | 126 360 | 114 360 |
| 300 | 1,6 | Сталь | Фланцевое | 146 280 | 134 280 |
* - Для всех Ду также возможна поставка ППР с максимальным давлением до 2,5Мпа
** - для Ду от 40 до 300 мм также возможна поставка ППР из нержавеющей стали
*** - для Ду от 15 до 32 мм также возможна поставка ППР с соединением на фланцах
Стоимость поверки 5000 рублей
|
