Артикул: 1014, 1012
|
Тип оборудования: Ультразвуковой толщиномер
Производитель: АКС
Модель: А1207U
Гарантия: 2 года
Описание ультразвукового толщиномера А1207U:
Универсальная модель миниатюрного толщиномера, совмещающего удобство и легкость эксплуатации с расширенными техническими возможностями.
Принцип действия прибора состоит в измерении времени двойного прохода ультразвуковых импульсов через объект контроля (ОК) от одной поверхности до другой, пересчитываемое в значение толщины по известному значению скорости.
Для излучения УЗ импульсов в объект контроля и приёма их отражений используется встроенный в корпус толщиномера пьезоэлектрический преобразователь (ПЭП), который устанавливается на поверхность объекта контроля в том месте, где необходимо провести измерения.
Толщиномер А1207U выполнен в портативном моноблочном исполнении со встроенным аккумулятором и с возможностью использования встроенного сменного совмещенного преобразователя S1573 5.0A0D8CL частотой 5 МГц или раздельно-совмещенного преобразователя D1572 10.0A0D6CL частотой 10 МГц.

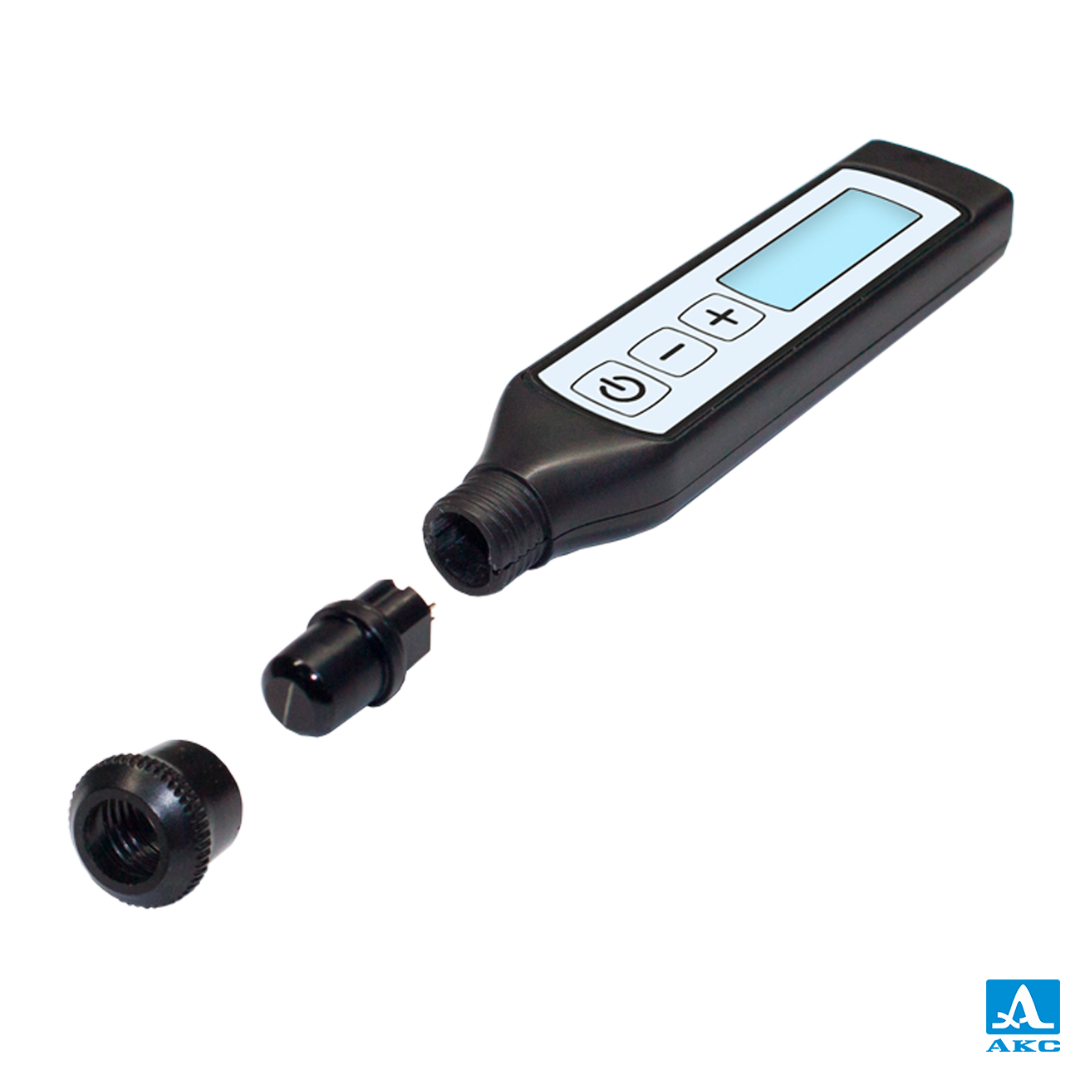

Конструкция прибора предусматривает возможность самостоятельной замены встроенного преобразователя при износе его рабочей поверхности, путём выкручивания наконечника и отсоединения преобразователя от платы прибора без дополнительных инструментов.
Прибор может применяться в лабораторных, полевых, цеховых условиях в различных отраслях промышленности при обязательной предварительной подготовке поверхности и использовании контактной смазки, которой могут служить различные масла, вода, глицерин, специальные контактные жидкости, гели для ультразвукового контроля (АКС-гель) и т. д.
Особенности толщиномера А1207U:
Технические характеристики А1207U:
|
Параметр |
Значение |
|
Диапазон измеряемой толщины (по стали), мм: |
|
|
с совмещённым преобразователем |
от 0,8 до 150,0 |
|
с раздельно-совмещённым преобразователем |
от 0,6 до 50,0 |
|
Дискретность индикации толщины, мм: |
|
|
от 0,60 до 9,99 мм |
0,01 |
|
от 10,0 до 150,0 мм |
0,1 |
|
Пределы допускаемой абсолютной погрешности, мм, где Х–измеряемая толщина: |
|
|
с совмещённым преобразователем |
±(0,005·X + 0,1) |
|
с раздельно-совмещённым преобразователем |
±(0,01·X + 0,1) |
|
Диапазон устанавливаемых скоростей ультразвука, м/с |
от 1 000 до 9 000 |
|
Частота встроенного преобразователя, МГц: |
|
|
совмещённого |
5 |
|
раздельно-совмещённого |
10 |
|
Диаметр рабочей поверхности встроенного преобразователя, мм: |
|
|
совмещённого |
8 |
|
раздельно-совмещённого |
6 |
|
Источник питания |
встроенный LiPol аккумулятор |
|
Номинальное значение напряжения аккумулятора, В |
3,7 |
|
Продолжительность непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч, не менее |
16 |
|

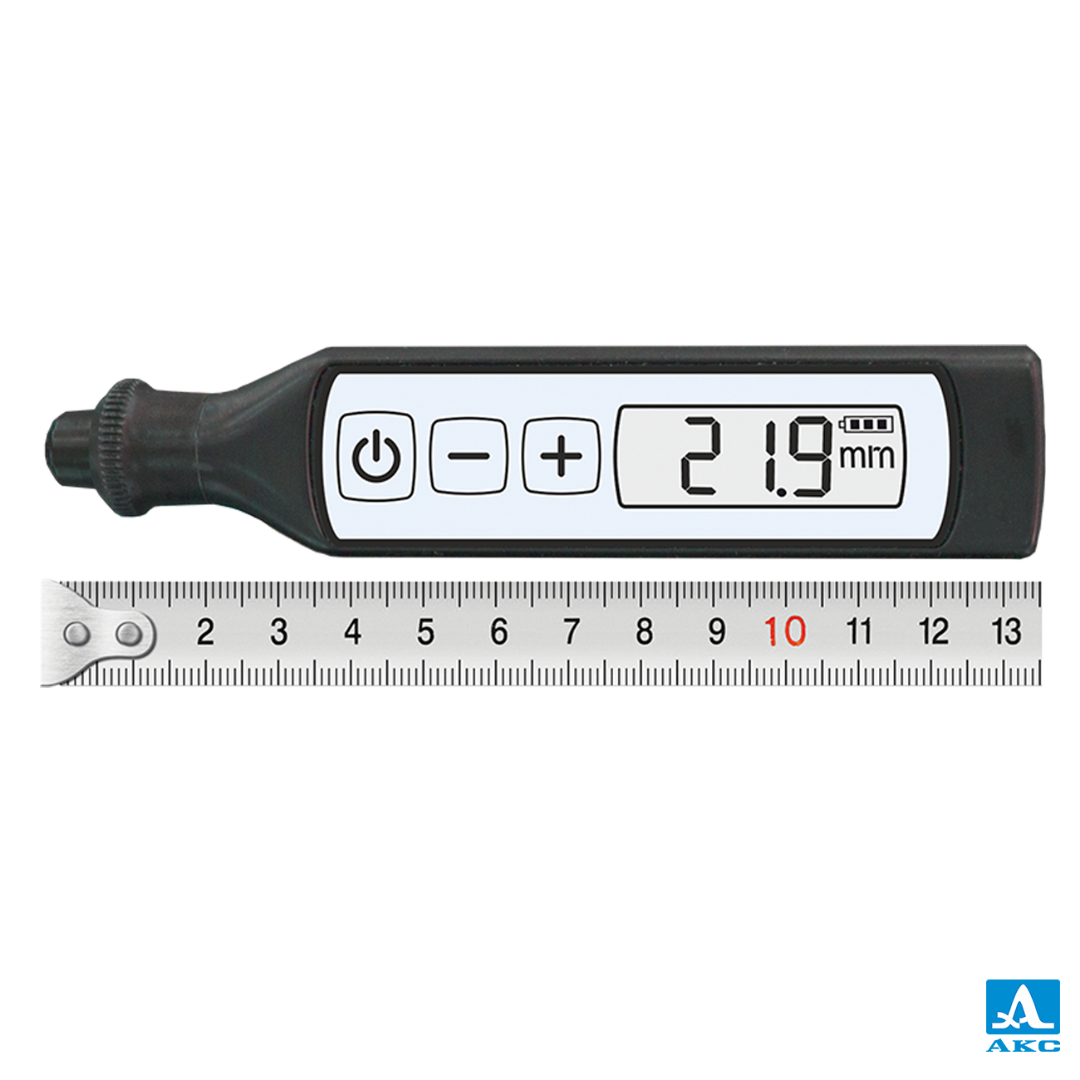

Габаритные размеры, мм, не более |
135 x 30 х 20 мм |
|
Масса, г, не более |
60 г |
|
Средний срок службы, лет, не менее |
5 |
|
Условия эксплуатации: |
|
|
– температура воздуха, С |
от минус 30 до плюс 50 |
|
– относительная влажность при температуре +35С, %, не выше |
95 |

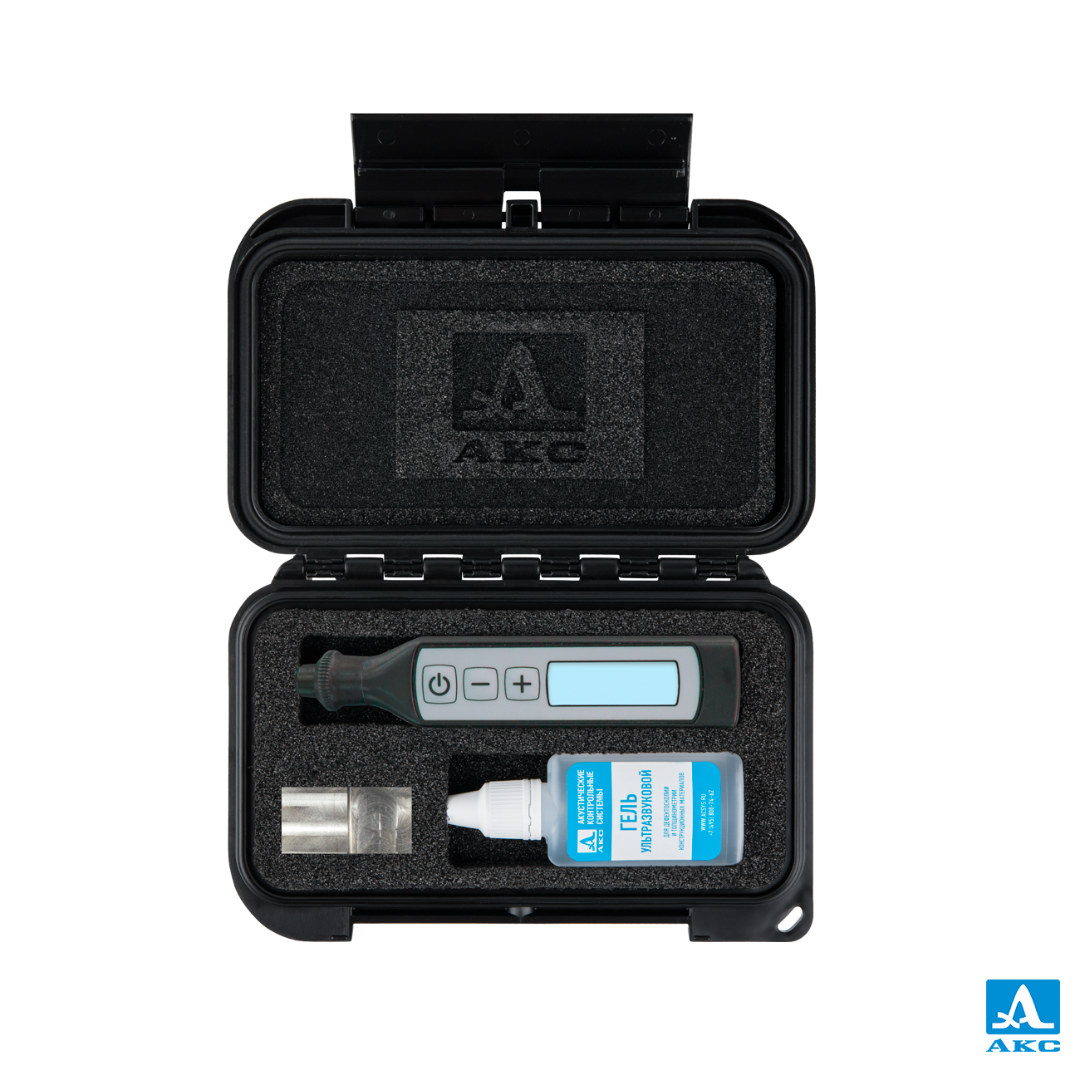

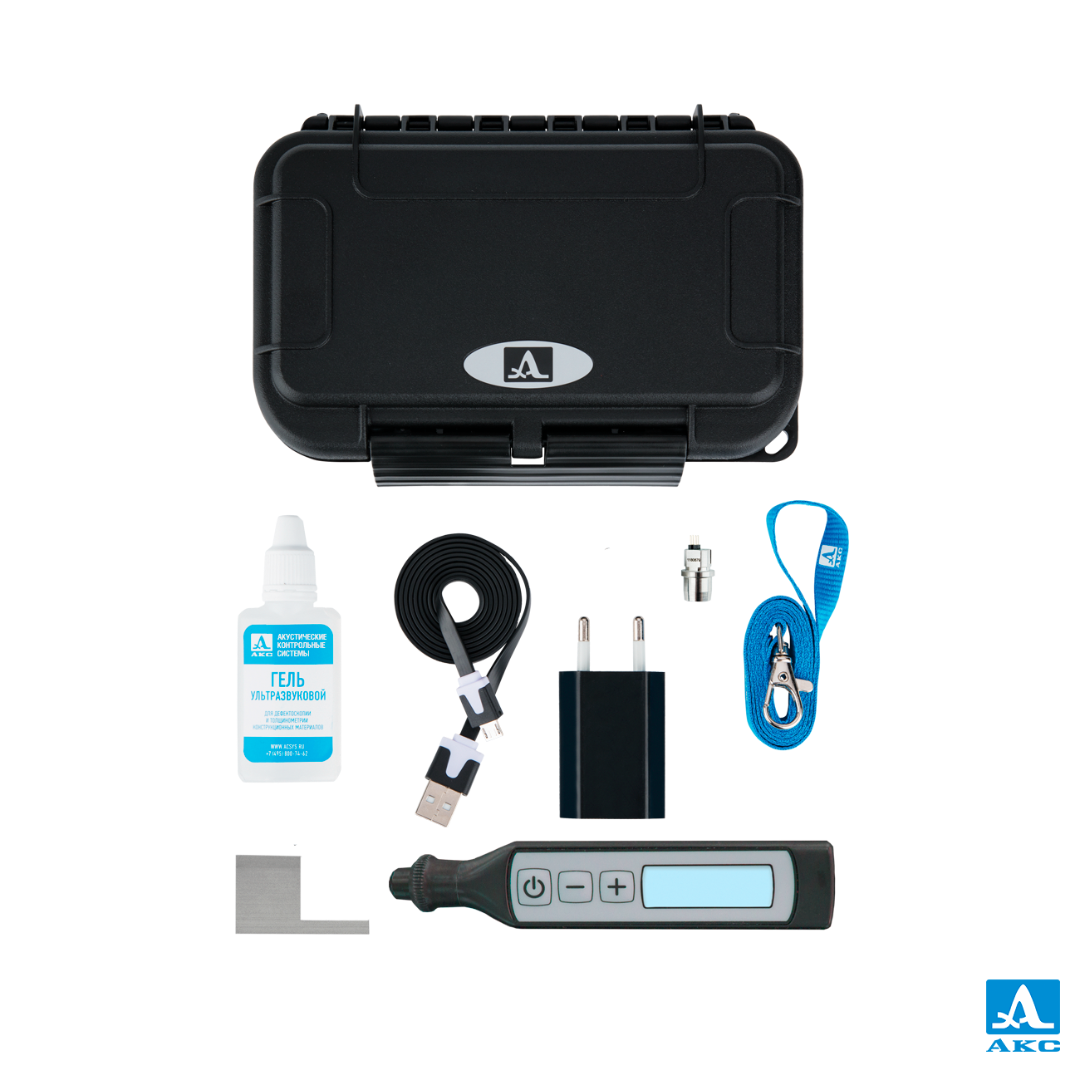

Комплект поставки ультразвукового толщиномера А1207U:
|

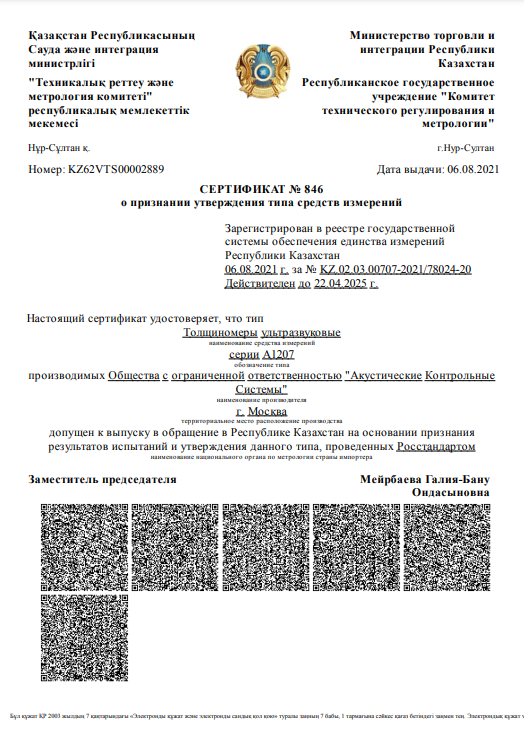

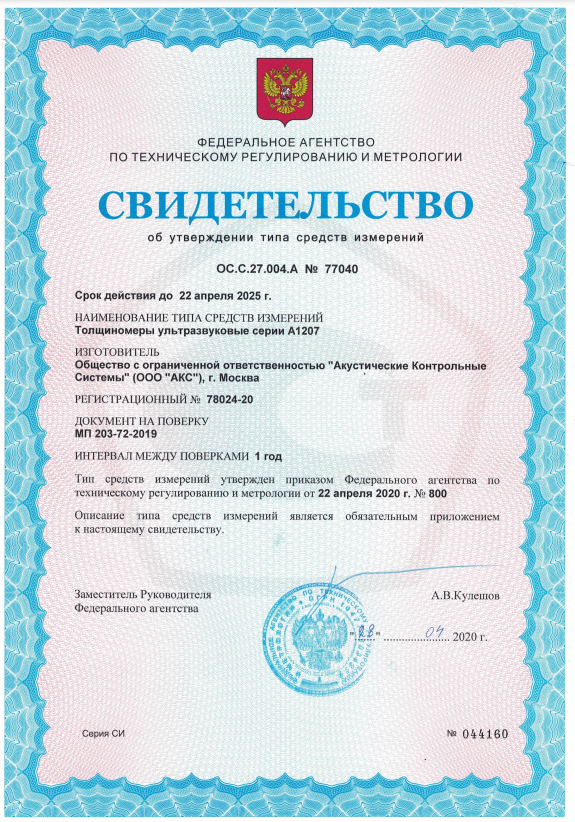

Сертификаты |
|||||||||||||||
|
|||||||||||||||
|
|
|||||||||||||||
|
