Назначение прибора:

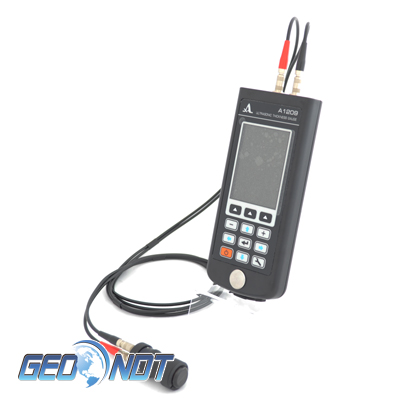

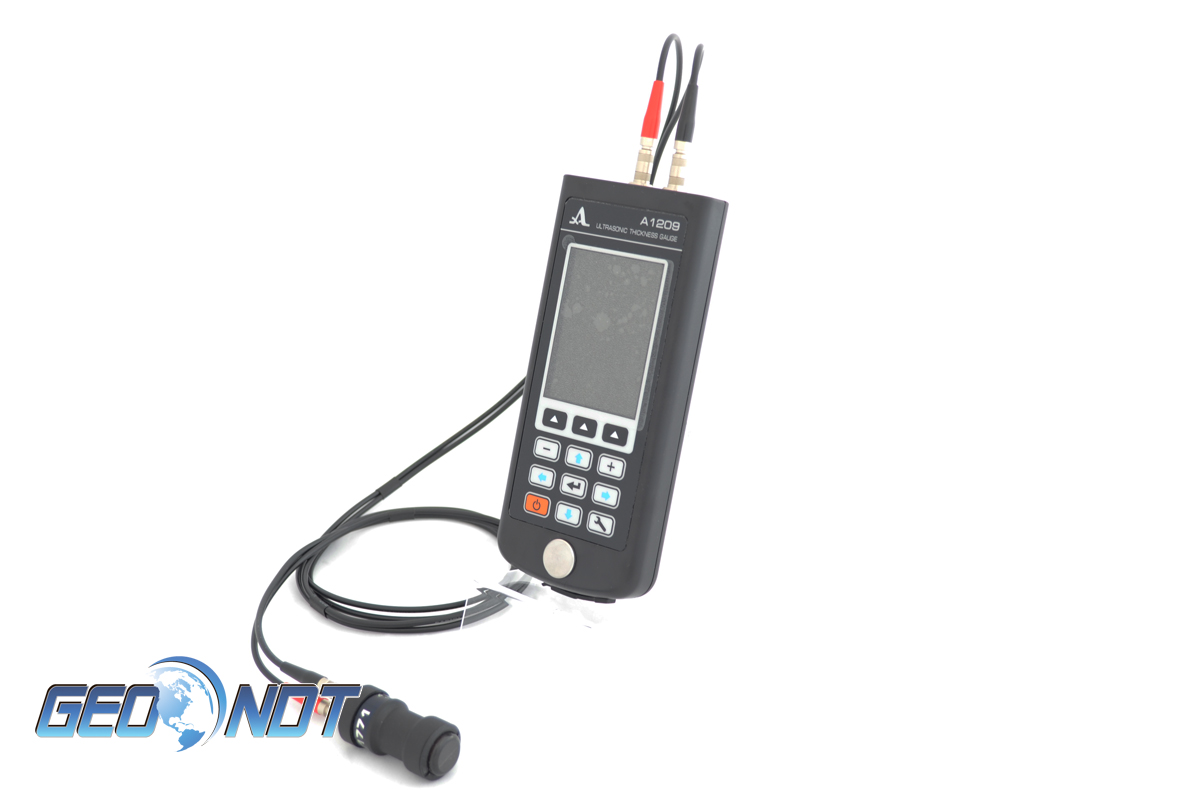

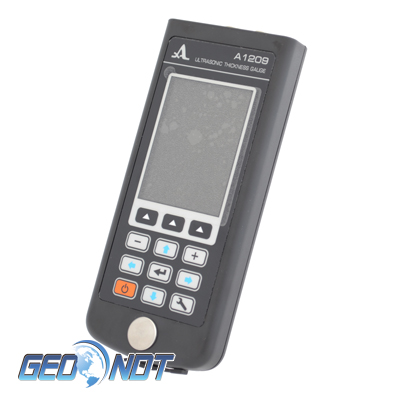

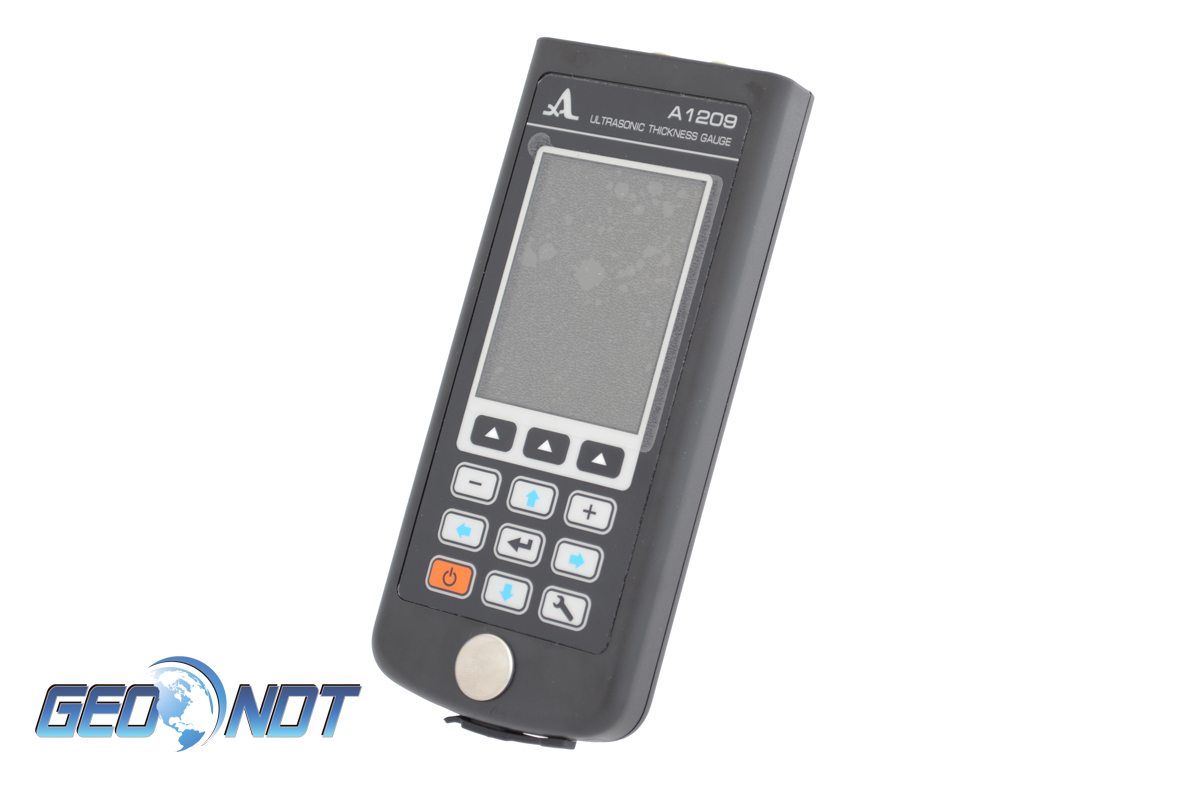

Ультразвуковой толщиномер А1209 предназначен для измерения толщины изделий из металла, пластика, стенок труб, а так же изделий с высоким затуханием ультразвука.

• Диапазон измерения толщины по стали составляет 0,7-300 мм, что является достаточным для большинства задач толщинометрии металла.

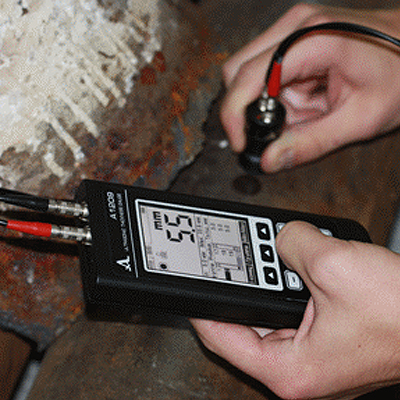

• Измерение толщины стенок металлических и пластиковых труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из черных и цветных металлов с шероховатостью поверхности Rz 160 и радиусом кривизны от 10 мм.
• Выявление язв коррозии площадью от 4 мм² на внутренних поверхностях труб с толщиной стенок более 2 мм.

Толщиномер А1209 обладает следующими отличительными особенностями:

• Запатентованная система автоматической адаптации к кривизне и шероховатости поверхности изделий (динамический порог), что позволяет производить измерение как толщины стенок корродированных труб малого диаметра, так и плоских изделий с гладкими поверхностями преобразователем без дополнительных подстроек, что значительно облегчает и ускоряет процесс контроля.
• Большой, информативный, контрастный TFT дисплей обеспечивает комфортную работу даже на ярком солнце.
• Возможность работы с линейкой ультразвуковых раздельно-совмещенных преобразователей от 2,5 до 10 МГц, а также с высокотемпературным датчиком (-20 °С до +200 °С).
• Функция автоматической адаптации к ультразвуковым преобразователям.
• Надежный корпус из легкого ударопрочного пластика.
• Трехуровневая индикация качества акустического контакта.
• Изменяющаяся дискретность 0,1 или 0,01 мм позволяют оператору получать результаты с максимальной точностью.
• Новая функция задания границ диапазона измерения за счет встроенного СТРОБА.
• Калибровка (определение скорости распространения ультразвука) по заведомо известной толщине образца позволит оператору оперативно настроить прибор прямо на объекте.
• Энергонезависимая память на 50000 измерений. При этом память прибора можно делить на группы, что позволяет дополнительно систематизировать данные при контроле.
• Передача информации на ПК через высокоскоростной USB кабель, программное обеспечение, входящее в комплект поставки обеспечит дальнейшую обработку, распечатывание отчетов и архивирование данных.
• Встроенный LiIon аккумулятор обеспечивает больше часов работы толщиномера, а также позволяет работать и заряжать прибор от сети и непосредственно от Вашего персонального компьютера по кабелю USB, что является большим преимуществом при отсутствии доступа к сети электропитания.
• Возможность доработки до версии А1209 Плюс, что еще существеннее увеличит возможности прибора, позволив работать и с линейкой совмещенных преобразователей.

Дополнительные возможности ультразвукового толщиномера А1209:

• запись показаний с возможностью просмотра и коррекции
• звуковая индикация приема эхо-сигналов
• вибрационная индикация
• трехуровневая индикация качества акустического контакта
• индикация толщины с дискретностью 0,1 или 0,01 мм
• индикация состояния батареи питания
• автоматическое выключение питания
• возможность задания границ строба

Режимы работы ультразвукового толщиномера А1209:

Режим СТРОБ

Предназначен для ограничения зоны контроля, например при контроле листового проката, когда нужно определить отклонение толщины метала от допуска. Удобство работы обеспечивают вспомогательные инструменты, такие как вибрация, звуковая индикация – при выходе результата измерения за границы допуска; графическое представление шкалы глубиномера – для наглядного представления. В режиме меню можно задавать срабатывание звуковой и вибрационной индикации как снаружи, так и внутри строба.

Режим ПАМЯТЬ

Предназначен для оперативного определения толщины изделия с дальнейшей записью результатов в энергонезависимую память прибора, рассчитанную на запись и хранение до 50 000 результатов измерений. Использование режима позволяет разграничивать полученные результаты по группам, что удобно при переходе с одного объекта контроля на другой. Запись и оперативный просмотр сохраненных результатов организован логично и наглядно, оператор имеет возможность видеть на экране и номер ячейки, куда будет записан следующий результат измерения, и несколько предыдущих записанных значений. Любой из ранее записанных результатов может быть скорректирован (перезаписан) в случае необходимости уточнения результатов контроля.

Технические характеристики ультразвукового толщиномера А1209:

Толщиномер А1209 рассчитан на использование раздельно-совмещённых ультразвуковых преобразователей с рабочими частотами от 2,5 до 10 МГц. В базовый комплект входит преобразователь на 5 МГц.

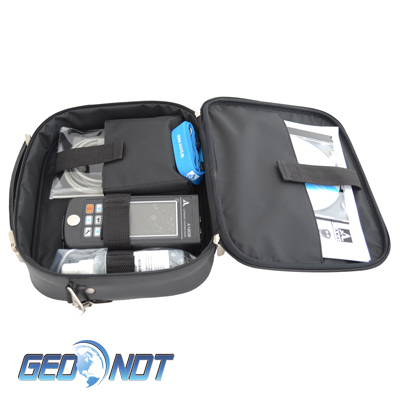

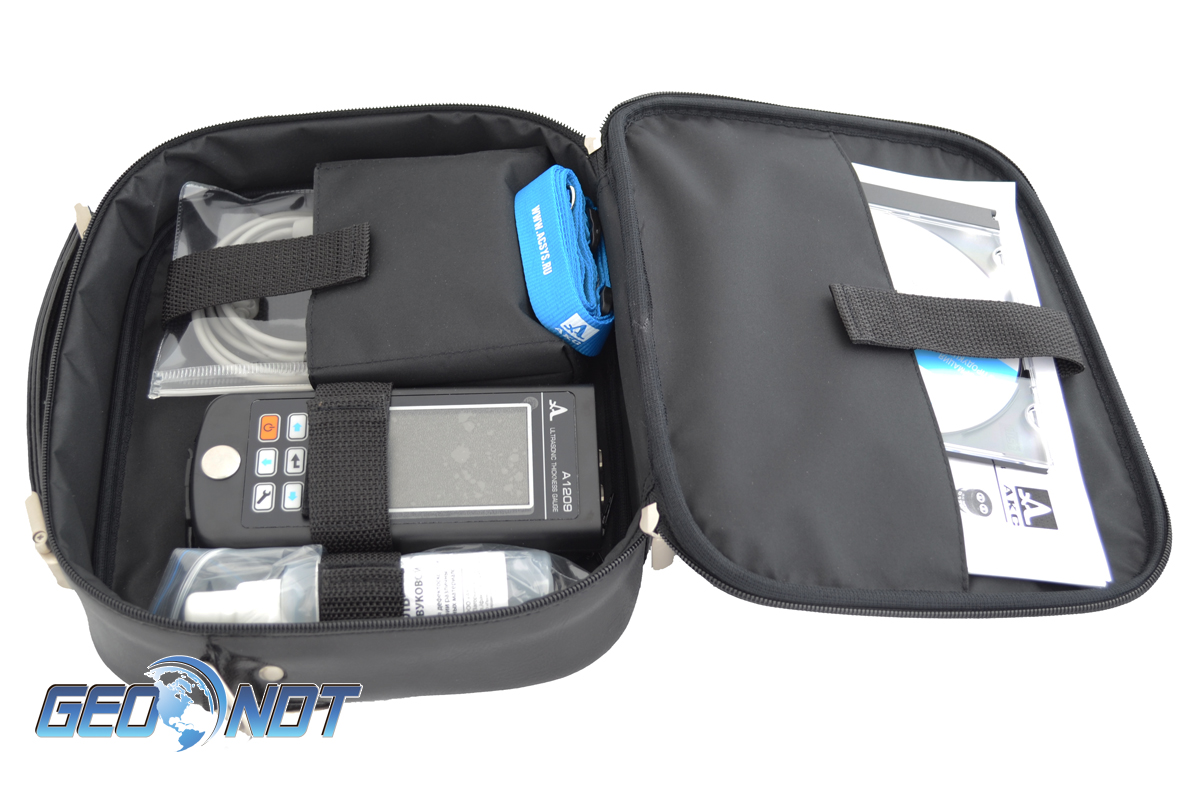

Базовый комплект поставки прибора:
