Артикул: 001235
|
Тип оборудования: Толщиномер покрытий
Производитель: Восток-7
Модель: В7-К4
Гарантия: 1 год

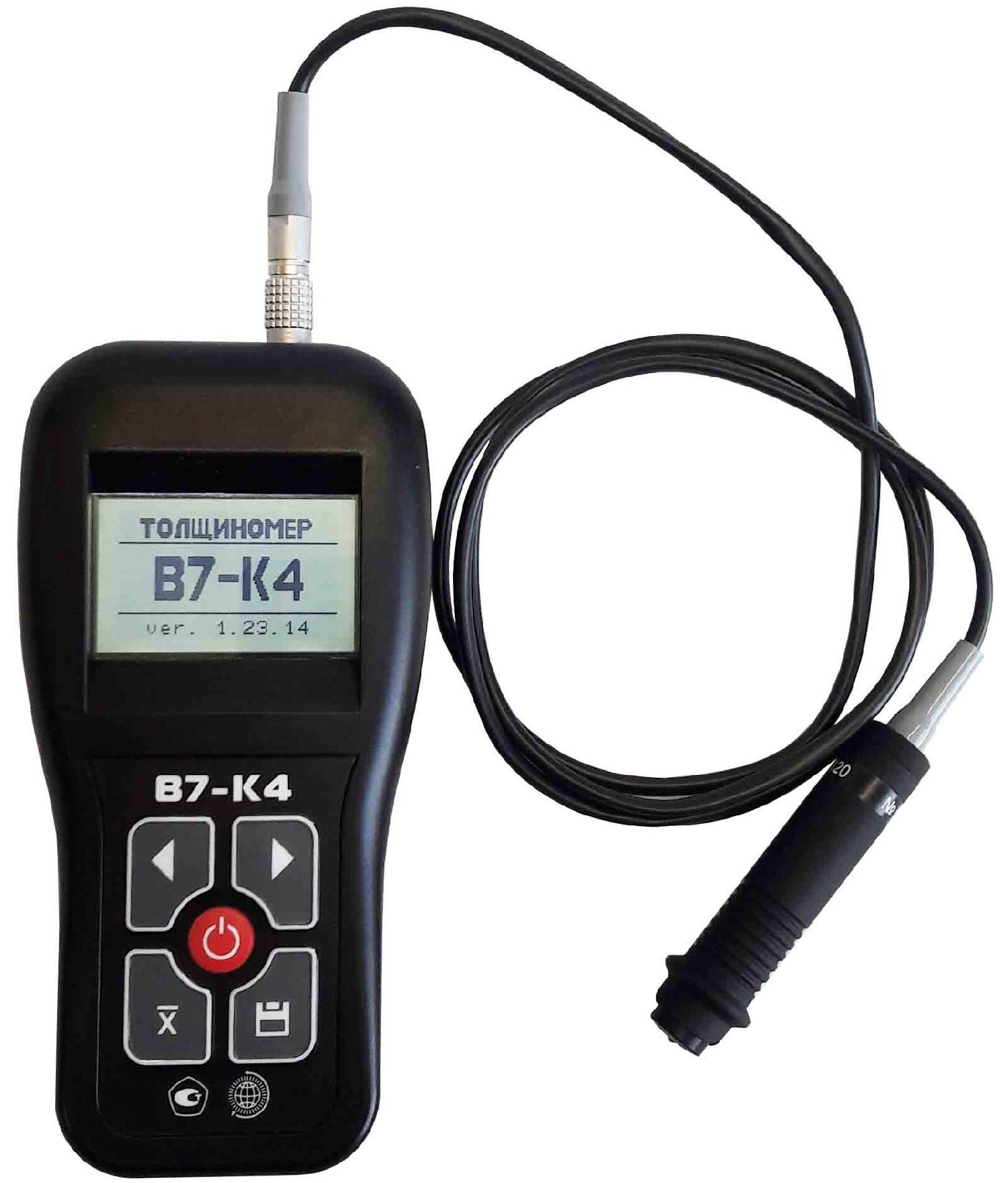

Описание толщиномера В7-К4:
Назначение: толщиномеры покрытий В7-К4 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий модификации В7-К4 с выносным (съёмным) датчиком совмещают два режима работы: магнитный (на низкой частоте) для контроля покрытий на ферромагнитном основании и вихретоковый (на высокой частоте) для контроля покрытий на неферромагнитном основании. Применяются с разными преобразователями в зависимости от требований измерений:
М120, М150, М215 - для измерений толщины непроводящих покрытий на магнитном или немагнитном основании;
Н120, Н150, Н215 - для измерений толщины непроводящих покрытий на немагнитном основании.
Большой выбор преобразователей различных типов и широкий функционал делают эту модель одной из самых продвинутых на рынке толщиномеров покрытий. Прибор предназначен для измерения декоративных, лакокрасочных и других защитных покрытий на любом токопроводящем основании, и позволяет измерять любые немагнитные (лакокрасочные, гальванические и пр.) покрытия на ферромагнитном (сталь, чугун и пр.) основании, а также любые непроводящие покрытия на неферромагнитном (алюминий, латунь и пр.) основании.

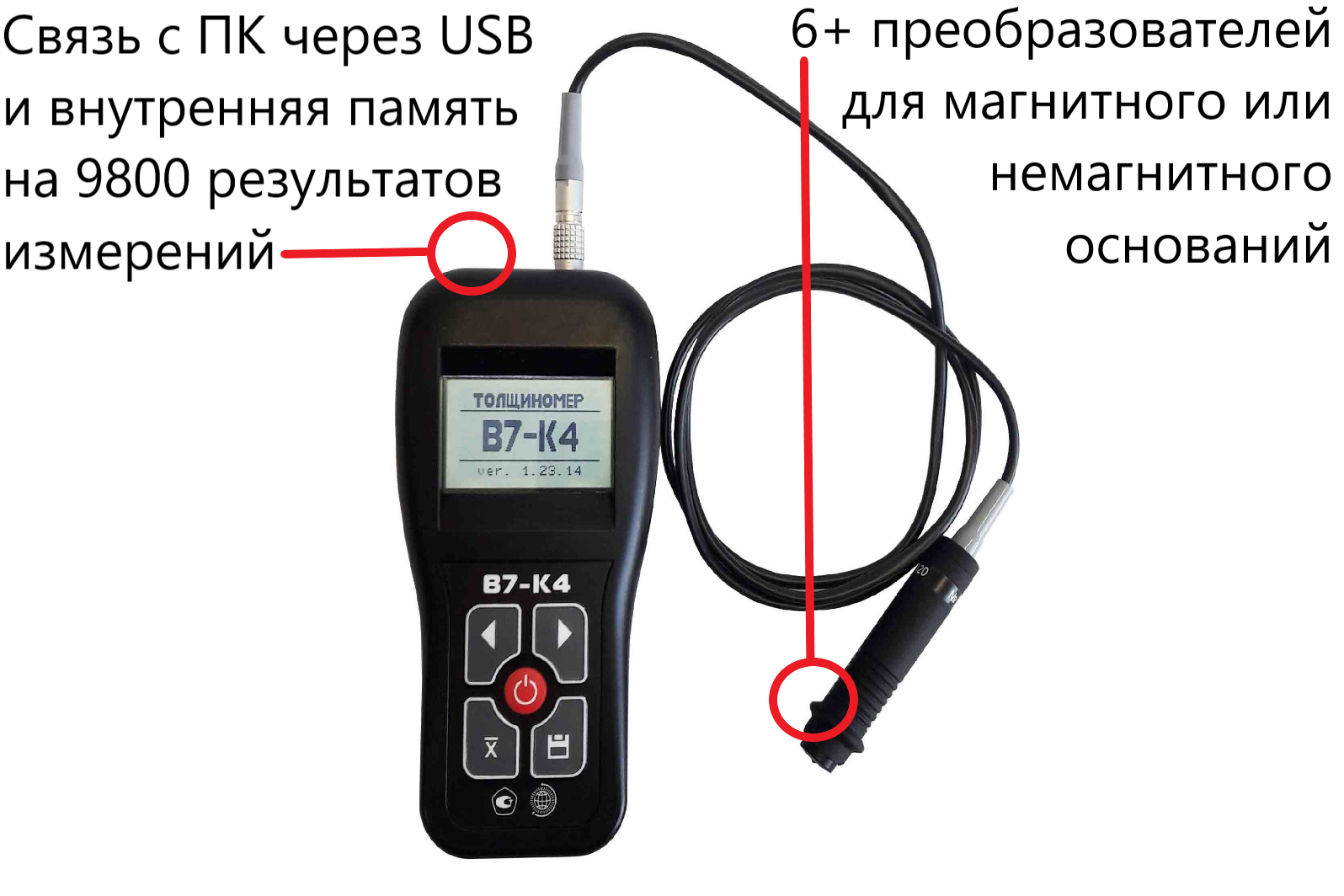

Отличительные особенности толщиномера покрытий модификации В7-K4:
В толщиномерах покрытий для отображения результатов измерений на конкретных изделиях в микрометрах (миллиметрах) может быть настроено до 14 шкал. Через разъём соединения толщиномеров покрытий В7-К3 с компьютером может осуществляться передача результатов измерений и запись (или удаление) шкал.

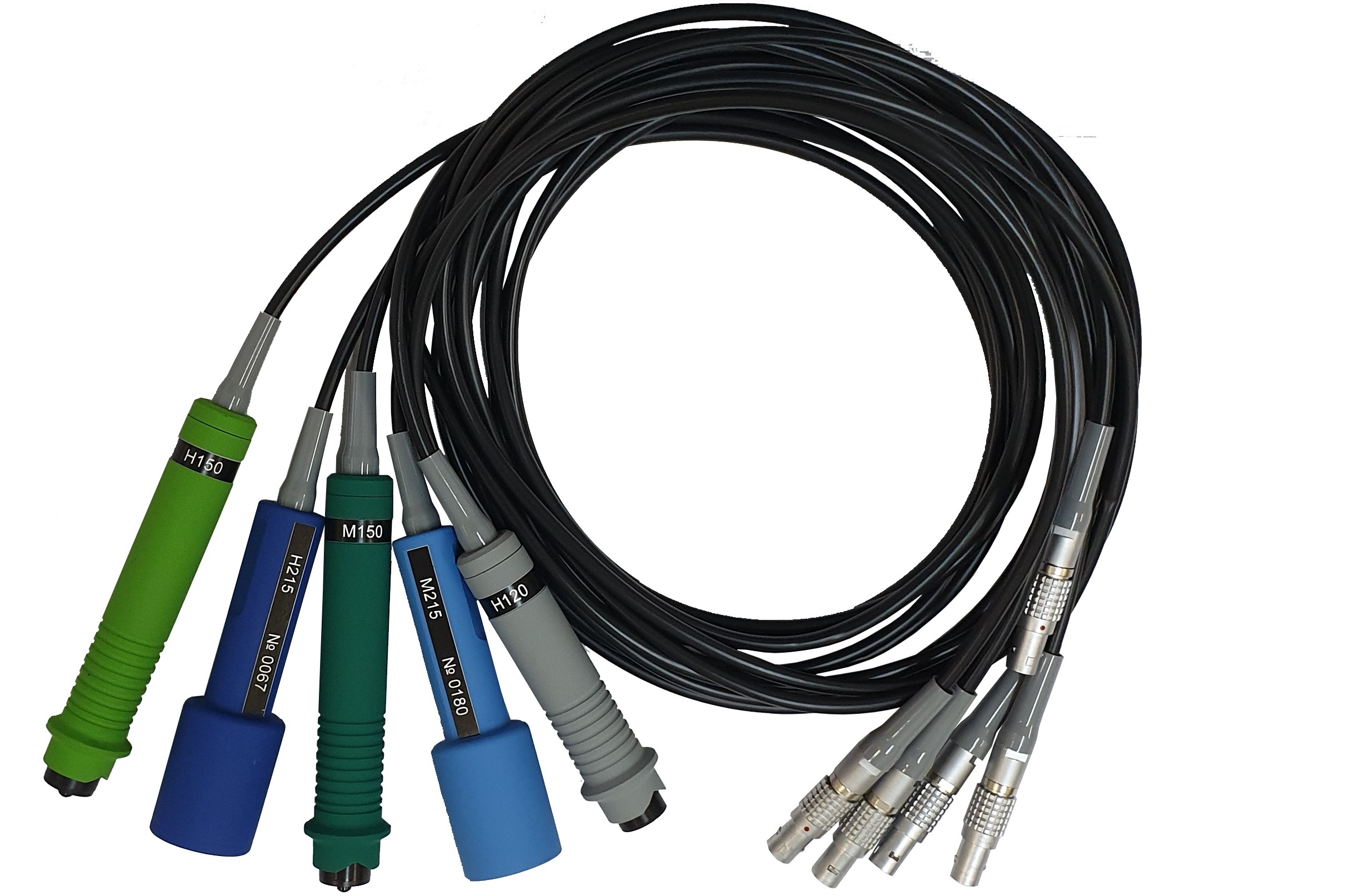

С толщиномером покрытий В7-К4 применяются преобразователи, приведенные в Таблице:
|
Наименование преобразователя |
Применяемость |
|
М120 |
Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 0 до 2 мм |
|
М150 |
Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 0,1 до 5 мм |
|
М215 |
Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 2 до 15 мм |
|
Н120 |
Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 0 до 2 мм |
|
Н150 |
Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 0,1 до 5 мм |
|
Н215 |
Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 2 до 15 мм |
Технические характеристики В7-К4:
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины покрытий, мкм
|
|
|
Пределы допускаемой абсолютной погрешности измерений толщины, мкм *Н – измеренное значение толщины покрытий, мкм |
± (0,04·Н+4) |
|
Напряжение электрического питания, В от сети 220В/50Гц через блок питания |
5 |
|
Диапазон рабочих температур, оС |
от +5 до +50 |
|
Габаритные размеры, мм, не более (Д*Ш*В) |
150*80*40 |
|
Масса, кг, не более |
0,23 |
Гарантия, лет: 1
ПроизводительРФ: ВОСТОК-7
Габариты, мм (Справочник "Номенклатура" (Общие))150*80*40
Вес, кг (Справочник "Номенклатура" (Общие))0,230

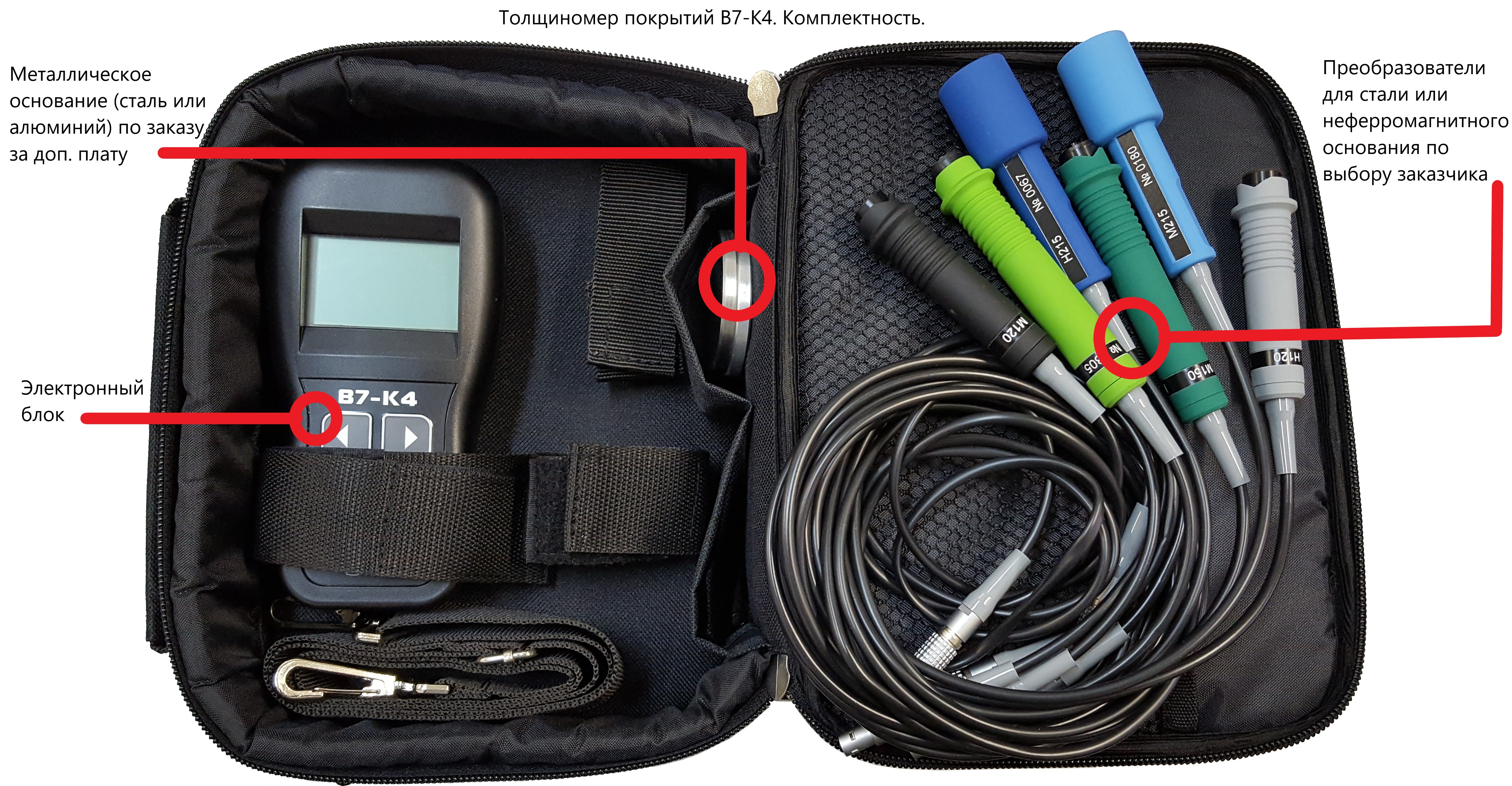

Комплект поставки В7-К4:
|
Толщиномер покрытий В7-К2. Комплектация. |
||
|
№ |
Наименование |
Количество |
|
1. |
Блок электронный с выносным (съёмным) преобразователем*. |
1 шт.* |
|
2. |
Руководство по эксплуатации, объединённое с методикой поверки. |
1 шт. |
|
3. |
Аккумуляторный блок + Блок питания сетевой 220 В с выходным напряжением 5 В и током нагрузки 0,35 А (зарядное устройство) |
1 компл. |
|
4. |
Кофр для переноски и хранения |
1 шт. |
|
5. |
Руководство по эксплуатации, объединённое с методикой поверки. |
1 экз. |
|
6. |
USB-кабель и ПО |
1 компл. |
|
|
*тип и к-во преобразователей зависит от заказа потребителя |
|
|
Дополнительная комплектация |
|
|
|
|
Дополнительные преобразователи на выбор:
|
На заказ |
|
|
Металлическое основание (из стали) |
На заказ |
|
|
Металлическое основание (из алюминия или др. неферромагнитного материала) |
На заказ |
|
|
Образцы толщины (из плёнок различной толщины) |
На заказ |
|
