Артикул: 001237
|
Тип оборудования: Толщиномер гальванических покрытий
Производитель: Восток-7
Модель: В7-К3
Гарантия: 1 год
Описание толщиномера В7-К3:
Назначение: толщиномеры покрытий В7-К3 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика). Электронный блок толщиномера работает только с одним типом преобразователя: или для магнитного основания или для немагнитного основания по выбору покупателя при заказе прибора.
Толщиномеры покрытий модификации В7-К3 с выносным (съёмным) датчиком применяются для измерений толщины токопроводящих (гальванических) покрытий на немагнитном или проводящем магнитном основании толщиной не менее 1 мм, например цинк, кадмий или хром на стали, а также таких как серебро или медь на титане и подобных.
Отличительные особенности толщиномера покрытий модификации В7-K3:
В толщиномерах покрытий для отображения результатов измерений на конкретных изделиях в микрометрах (миллиметрах) может быть настроено до 14 шкал. Через разъём соединения толщиномеров покрытий В7-К3 с компьютером может осуществляться передача результатов измерений и запись (или удаление) шкал.
Объектами измерений могут быть любые изделия, в том числе и крупногабаритные с труднодоступными зонами измерения на плоских и выпуклых поверхностях с радиусом кривизны не менее 5 мм.
Технические характеристики В7-К3:
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины покрытий, мкм |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мкм *Н – измеренное значение толщины покрытий, мкм |
± (0,03·Н+1) |
|
Напряжение электрического питания, В (три элемента питания типа АА) |
2,4 |
|
Диапазон рабочих температур, оС |
от +5 до +50 |
|
Габаритные размеры, мм, не более (Д*Ш*В) |
170*80*40 |
|
Масса, кг, не более |
0,23 |
Гарантия, лет1
ПроизводительРФ: ВОСТОК-7
Габариты, мм (Справочник "Номенклатура" (Общие))170*80*40
Вес, кг (Справочник "Номенклатура" (Общие))0,230

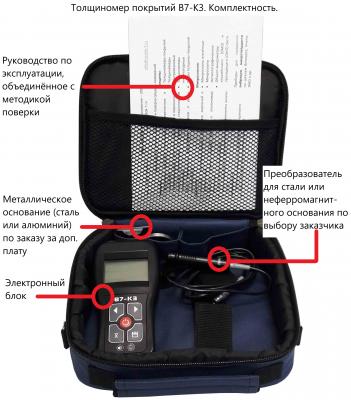

Комплект поставки В7-К3:
|
Толщиномер покрытий В7-К3. Комплектация. |
||
|
№ |
Наименование |
Количество |
|
1. |
Блок электронный с выносным (съёмным) преобразователем.* |
1 шт. |
|
2. |
Руководство по эксплуатации, объединённое с методикой поверки. |
1 шт. |
|
3. |
Батареи тип АА |
3 шт. |
|
4. |
Кофр для переноски и хранения |
1 шт. |
|
5. |
Руководство по эксплуатации, объединённое с методикой поверки. |
1 экз. |
|
6. |
USB-кабель и ПО |
1 компл. |
|
|
*Электронный блок толщиномера работает только с одним типом преобразователя: или для магнитного основания или для немагнитного основания по выбору покупателя при заказе прибора. |
|
|
Дополнительная комплектация |
|
|
|
|

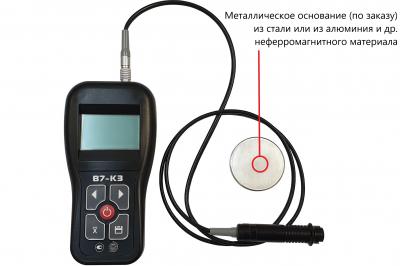

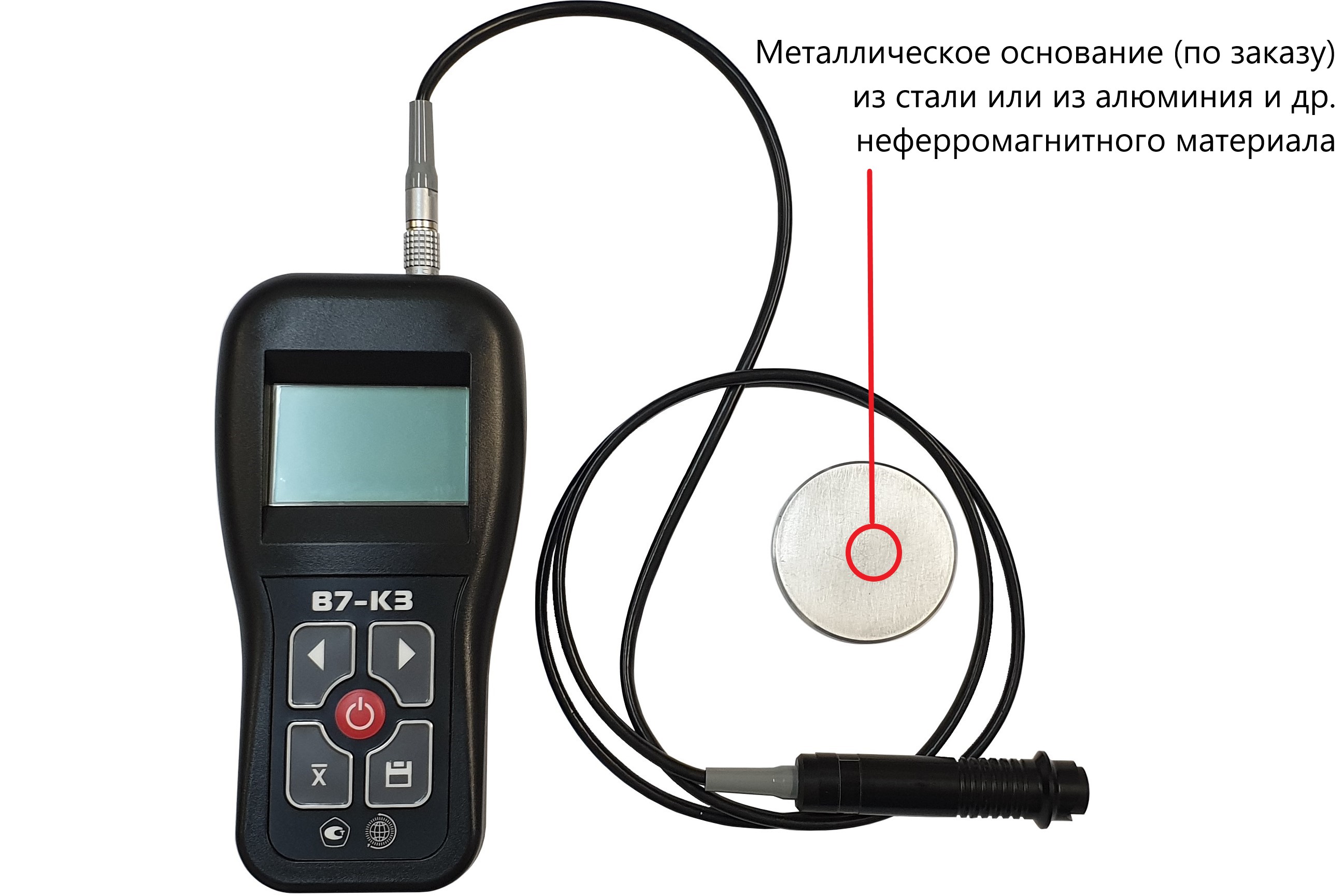

Металлическое основание (из стали) |
На заказ |
|
|
Металлическое основание (из алюминия или др. неферромагнитного материала) |
На заказ |
|
|
Образцы толщины (из плёнок различной толщины) |
На заказ |
|
|
Блок питания сетевой 220 В с выходным напряжением 5 В и током нагрузки 0,35 А (зарядное устройство) |
На заказ |
|
