Артикул: 00-00011113
|
Тип оборудования: Корреляционный течеискатель
Производитель: Техно-АС
Модель: Искор-305
Гарантия: 1 год
Описание течеискателя Искор-305:

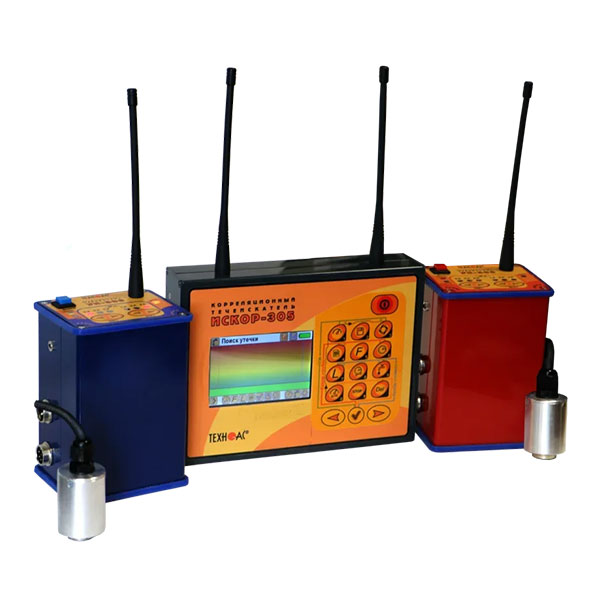

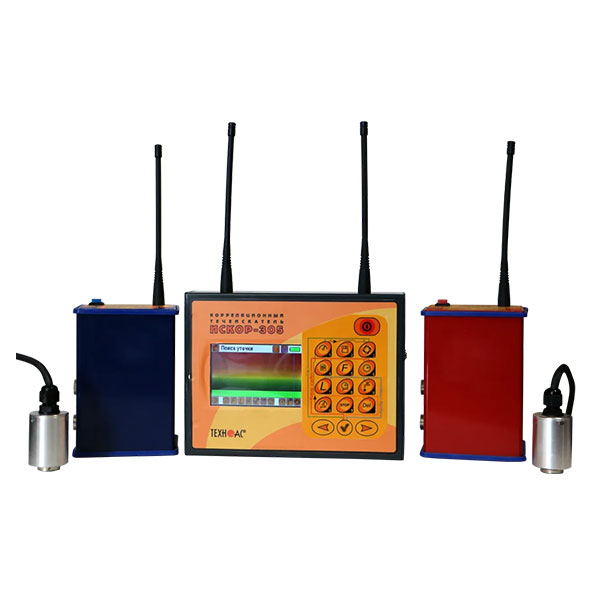

Корреляционный течеискатель “ИСКОР-305” - переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек, жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
“ИСКОР-305” позволяет фиксировать акустические сигналы при помощи двух пьезоэлектрических акустических датчиков и отображает график корреляционной функции. Регулируемый фильтр помогает выделить нужный сигнал и ограничить влияние помех.
Индикация утечки осуществляется визуально по графику корреляционной функции
Применение Искор-305:
Рекомендуемые области применения корреляционного течеискателя Искор-305:
Основные преимущества Искор-305:
Принцип работы Искор-305:
Принцип работы корреляционного течеискателя “ИСКОР-305” основан на визуальной индикации возможного места повреждения трубопровода или врезки. Это удается достичь благодаря совмещению на экране плана участка между местом установки двух датчиков и графика корреляционной функции для сигналов, измеренных этими датчиками. Для правильного отображения результатов произведенных измерений необходимо задать материал трубопровода, внешний диаметр трубопровода, длину обследуемого участка трубопровода (расстояние между местами установки одного и второго датчиков, измеренное вдоль оси трубопровода рулеткой). Для стальных, чугунных или полиэтиленовых трубопроводов с водой в качестве наполнителя скорость звука рассчитывается прибором автоматически и не учитывает прочих параметров (толщина стенки трубы, давление в трубе, температуру носителя и т.д.). Для конкретного участка скорость звука должна быть получена методом измерения и применена при поиске утечки.
Утечка воды из трубопровода создает в нем акустические волны, которые распространяются в обе стороны от источника шума. При использовании корреляционного приемника расстояние до утечки определяют, как расстояние до одного из датчиков (в данном приборе – от подключенного к «красному передатчику», установленных на трубопроводе на заданном расстоянии. Данное расстояние определяется на основании вычисления разности времени прихода акустических сигналов от места утечки на датчики. Для получения высокой достоверности вычислений трубопровод должен иметь однородную структуру, без существенных препятствий получения.
Технические характеристики течеискателя Искор-305:
| Параметр | Значение |
|---|---|
| Диапазоны, (при скорости звука 1300 м/сек) | 0-250, 250-500 500, 1000 м |
| Точность построения корреляционной функции, см | ±1,6, ±3,2, ±6,4 |
| Время построения корреляционной функции (усреднение по шестидесяти измерениям) мин. | 2, 3, 5 |
| Диаметр контролируемого трубопровода, мм | 25 ... 800 |
| Дальность радиосвязи КП-305 с УП-305, м | до 500 |
| Минимальное давление в трубопроводе, кг/см2 | 1,5 |
| Фильтры «КП-305» регулируемые с дискретностью 1 Гц, нижняя/верхняя граница частот Гц | 65/4500 |
| Рабочие частоты коррелятора, Гц | 125 ... 4500 |
| Электропитание , литий-ионные аккумуляторы типоразмера «18650» КП-305, УП-305 - 2 шт. | 2 шт. + 4 шт. |
| Длина диагностируемого участка трубопровода | от 10 до 1000 м |
| Температура окружающей среды, ºС | -25 ... +45 |
| Дисплей | TFT, 320х480 точек |
| Степень защиты корпусов: | |
| - КП-305 | IP42 |
| - УП-305 | IP51 |
| - АДК-305 | IP65 |
| Размеры, мм: | |
| - КП-305 | 160х205х53 |
| - УП-305 | 145х100х80 |
| - АДК-305 | D=33, Н=73, Lкабеля 5000 |
| Масса, кг: | |
| - КП-305 | 1,26 |
| - УП-305 | 0,89 |
| - АДК-305 | 0,28 |
| Зарядное устройство | встроенное |
| Сетевой адаптер | одновременная зарядка УП и двух КП |
| Время заряда аккумуляторов, час | не более 4 |
| Средняя наработка на отказ | не менее 2000 час |
Комплект поставки Искор-305:
|
