Артикул: 00-00015848
|
Тип оборудования: Корреляционный течеискатель
Производитель: Техно-АС
Модель: Искор-549КД
Гарантия: 1 год
Описание течеискателя Искор-549КД:

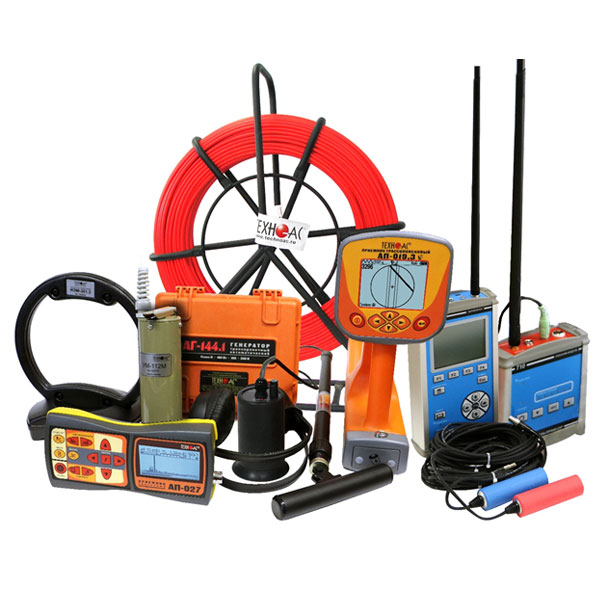

Комплект корреляционно-акустический с двумя радиоканалами, возможностью трассировки металлических и неметаллических трубопроводов (акустическим методом и в режиме «Зонд») с функцией сохранения GPS/ГЛОНАСС координат и функцией диагностирования запорной арматуры.
Назначение Искор-549КД:
Рекомендуемые области применения Искор-549КД:
Выполняемые функции:
Основные преимущества корреляционного течеискателя Искор-549КД:
Применение течеискателя Искор-549КД:
Технические характеристики корреляционного течеискателя Искор-549КД:
| Параметр | Значение |
|---|---|
| Диапазоны: (при скорости звука 1300м/сек) | 100, 250, 500, 1000, 2000 м |
| Точность | 0,1% от диапазона |
| Диаметр контролируемого трубопровода, мм | 25 ... 800 |
| Дальность радиосвязи, м | до 200 |
| Минимальное давление в трубопроводе, кг/см2 | 1,5 |
| Фильтры: нижних частот/верхних частот Гц | 100, 300, 600/630, 1250, 2500 |
| Рабочие частоты коррелятора, Гц | 60 ... 5000 |
| Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы |
| Радиосвязь с внешним модулем | 2,4 ГГц |
| Температура окружающей среды, ºС | -20 ... +40 |
| Дисплей | Графический, LCD, 320х240 точек |
| Корпус | IP42 |
| Размеры | 125х227х45 мм |
| Масса | 1,0 кг |
Приемник "АП-019.3"
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Частота фильтра в режиме «Зонд» | 512 Гц |
| Диапазон частот «Радио» | 8…40 кГц |
| Динамический диапазон входных сигналов | 120 дБ |
| Количество встроенных датчиков | 4 |
| Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | 2300 «точек» |
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | 0....9,99 м Автоматически в режиме «Трасса» По нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | 0,01....9,99 А Автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
|
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция). |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | После 30 минут |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,45 кг |
Приемник "АП-027"
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД |
|---|---|---|
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | - | |
| Встроенный излучатель - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Генератор АГ-144.1
| Параметр | Значение | |
|---|---|---|
| Частоты генерируемого сигнала, Гц | ||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
| Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
| Режимы генерации | «SIN» «непрерыв» «SIN» «  »«SIN» «3част» «УДАР» |
|
| Выходные параметры синусоидальной генерации | ||
| Максимальное выходное напряжение, В | ||
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
|
| Выходная мощность, Вт | ||
| при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
От 7,5 до 120 От 45 до 180 От 18 до 72 |
|
| Допустимое сопротивление нагрузки | любое (0…∞) | |
| Согласование с нагрузкой | автоматическое | |
| Источники питания | Встроенный акк.комплект Сетевой блок питания |
|
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
| Вес электронного блока, не более, кг | 8,5 | |
| Условия эксплуатации | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | минус 30…+45ºС | |
| Класс климатической защиты | IP54 | |
Электромагнитный датчик ЭМД-247
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Датчик акустический АД-247
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
Индуктивная антенна ИЭМ-301.3
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Механизм ударный УМ-112М
| Параметр | Значение |
|---|---|
| Рабочее положение крепления ударного механизма на трубу: допустимое - оптимальное для максимальной дальности трассировки - |
любое верхнее |
| Длина соединительного кабеля, не менее, м | 5 |
| Диаметр исследуемой трубы, мм | от 50 |
| Габаритные размеры, не более, мм | 90 х 200 |
| Масса комплекта, не более, кг | 3 |
Комплект малогабаритного автономного генератора МАГ-05.1.100
| Параметр | Значение |
|---|---|
| Частота генерации | 512 Гц |
| Диметр генератора | 40 мм |
| Длина генератора | 160 мм |
| Вес генератора | 318±20 г |
| Диаметр троса ПУ | 6 мм |
| Длина троса ПУ | 20/40/80/100 м |
| Диаметр вспомогательного троса | 2 мм |
Комплект поставки течеискателя Искор-549КД:
|
