Тип оборудования: Акустический томограф

Производитель: Рент Технолоджис

Модель: КАСКАД-4

Гарантия: 1 год

Описание томографа КАСКАД-4:

Акустический томограф «Каскад-4» представляет собой улучшенную версию синхронного регистратора- вибродефектоскопа, Расширение рабочего частотного диапазона в область низких частот увеличивает эффективность работы оборудования со стальными трубопроводами бесканальной прокладки (в том числе в ППУ изоляции), а также пластиковыми трубопроводами.

Принцип работы основан на одновременной записи виброакустических сигналов по двум независимым друг от друга каналам. Дальнейшая обработка и анализ сигналов производится специализированным программным обеспечением. Диагностирование трубопроводов и поиск течей с помощью прибора «Каскад-4» отличаются минимальными погрешностями и значительной точностью обнаружения дефектов коммуникаций.

В отличие от обычных корреляционных течеискателей синхронный регистратор акустических сигналов «Акустический томограф «Каскад-4» обладает не одной, а двумя функциями:

• при совместном использовании с ПО «Акустическая томография -Каскад» используется для диагностирования трубопроводов горячего и холодного водоснабжения в качестве вибродефектоскопа. Данный режим используется для контроля технического состояния трубопровода при отсутствии течей на нем;
• при совместном использовании с ПО «Течь» как мощный высокочувствительный корреляционный течеискатель с встроенными аналоговыми и цифровыми шумоподавителями, автоматическим и ручным анализаторами спектра сигнала, картой корреляции.

Данное оборудование отличается высокой чувствительностью (так как режим вибродефектоскопа требует на порядки большую чувствительность чем режим течеискателя), высокой точностью обнаружения аномалий и аварийноопасных мест на обследуемых участках трубопровода.

Небольшие габариты всех блоков обеспечивают специалистам комфорт при осуществлении замеров. Это позволяет более эффективно использовать оборудование.

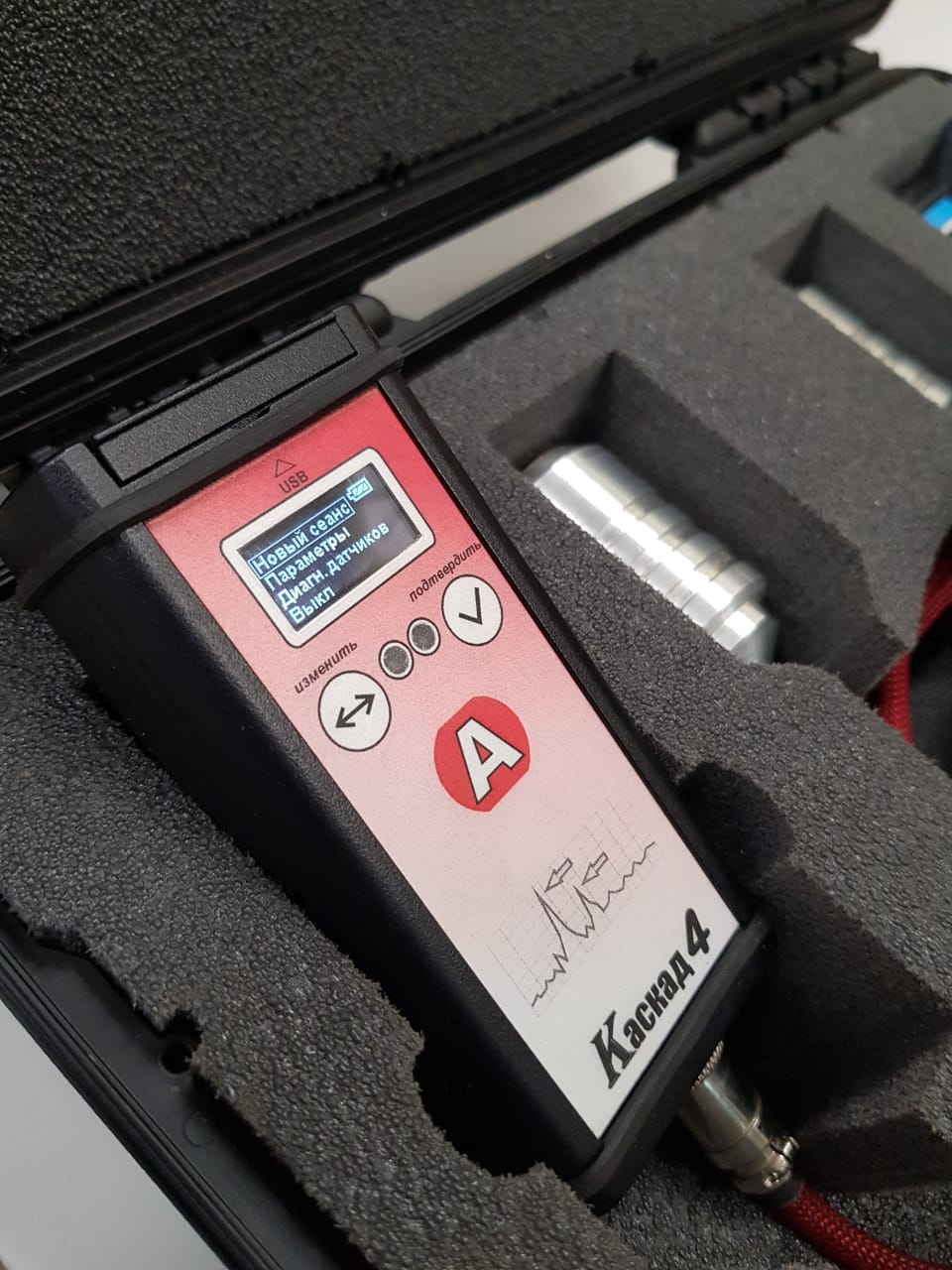

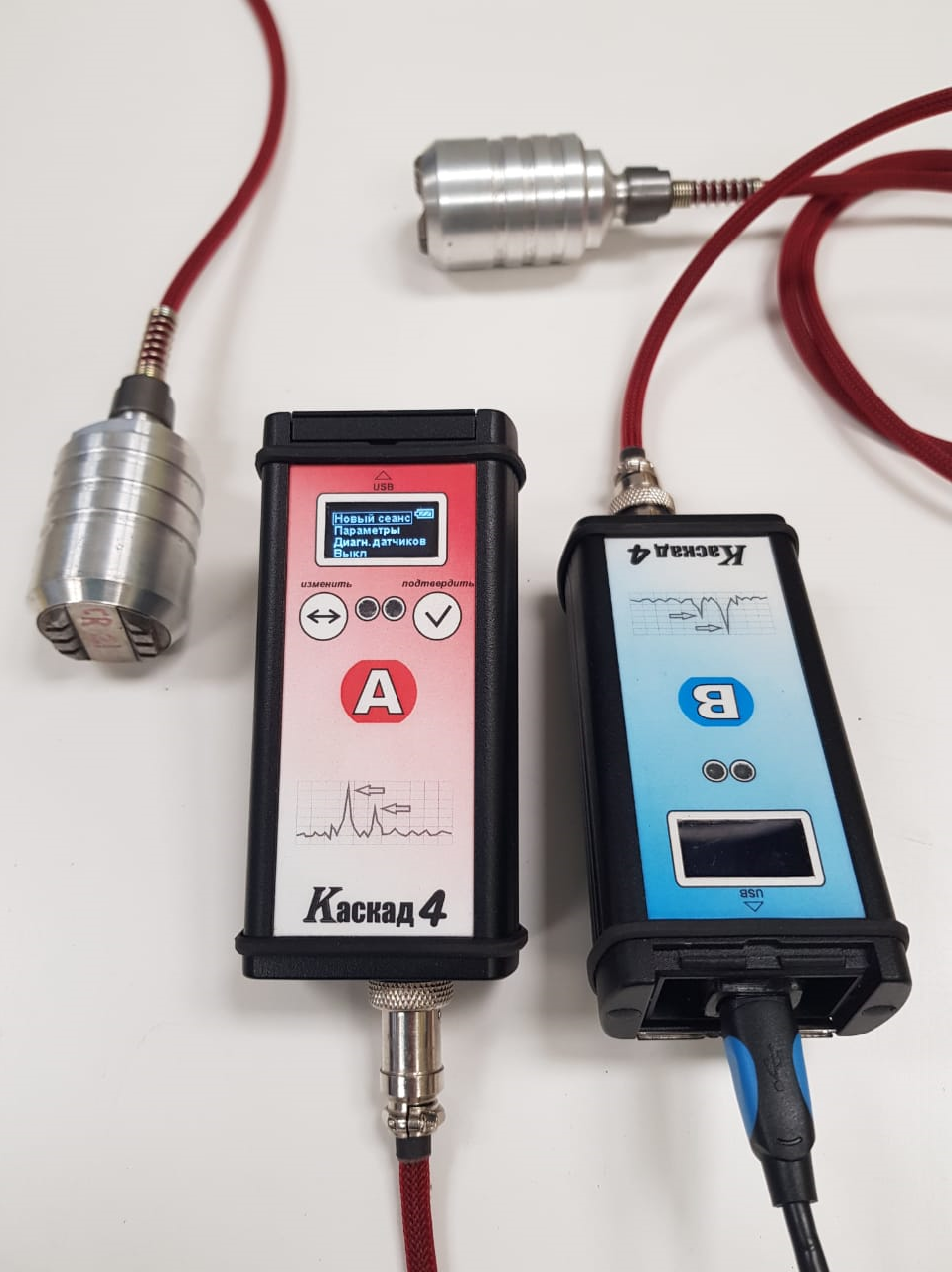

В отличии от предыдущих версий оборудование состоит из двух блоков – двух выносных автономных регистраторов, к которым подключены высокочувствительные датчики. Управление осуществляется с помощью одного из блоков. Запуск отсчета осуществляется бесконтактным способом.

В отличии от предыдущих версий без потери качества до 2 мин. уменьшено время записи.

Добавлен режим проверки исправности оборудования в процессе работы.

Основная техническая особенность томографа заключается в осуществлении одновременной синхронной регистрации акустических сигналов, распространяющихся по воде. Затем информация переводится на компьютер и обрабатывается с помощью специальных программ. Память прибора позволяет осуществить автономно более 80 записей, после чего данные необходимо перенести в компьютер.

Обязательная одновременная регистрация сигналов на автономных разнесенных блоках обеспечивается синхронной работой высокоточных таймеров, гарантирующих единый момент начала работ.

Подобная схема изначально предполагает большую надежность при обнаружении течей и аварийных участков коммуникаций в городских условиях, чем кабельные линии связи и радиоканалы.

Корреляционный течеискатель позволяет обнаруживать течи:

• при диаметре трубопровода- 50…1200 мм;
• длина единичного участка от 40 до 600 метров;
• точность определения местоположения течи - 0,4% от базы установки датчиков;
• минимальная интенсивность утечки воды - от 0,7 м3/час.

Функция прибора для диагностики технического состояния трубопровода:

• диаметр трубопровода - 80…1200 мм;
• длина единичного участка - от 40 до 400 метров;
• точность определения местоположения дефекта - 0,4% от базы установки датчиков;
• достоверность идентификации дефекта по параметру опасности образования течи - 80%

Использование акустического томографа дает возможность быстро и максимально точно определить проблемные места в трубах и подземных коммуникациях.

Технические характеристики дефектоскопа КАСКАД-4:

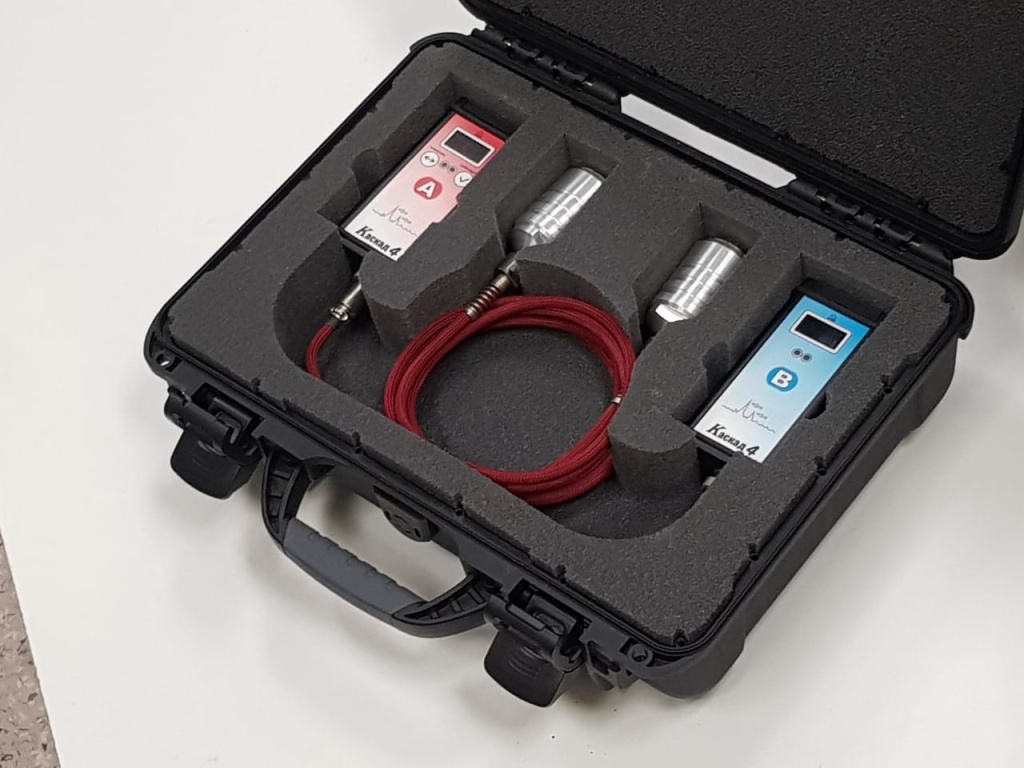

Комплект поставки акустического томографа КАСКАД-4:

• Блок записи (регистратор) - 2 шт.
• Акустический датчик (акселерометр) - 2 шт.
• Паспорт -1 шт.
• Инструкция по эксплуатации- 1 шт.
• Кабель связи USB- 2 шт.
• Чемодан для укладки- 1 шт.
• USB флэш-накопитель с программным обеспечением- 1 шт.
• Зарядное устройство 220 вольт\x2 5 V 2 A- 1 шт.
• Разветвитель USB- 1 шт.
• Сумочка для комплектации- 1 шт.
