Система ультразвукового контроля SDT 170 MMT предназначена для контроля герметичности подземных резервуаров и подведенных к ним трубопроводов с возможностью сохранения данных.

Метод контроля герметичности подземных резервуаров, в том числе содержащих огнеопасные жидкости, и подведенных к ним трубопроводов с помощью создания вакуума и засечки ультразвука является на сегодняшний день самым надежным, экономичным, быстрым и простым.

ПО создания отчетов Graph & Measurements

Все результаты измерений и сопутствующая информация сохраняются в приборе и в последствии могут быть переданы на компьютер.

Это обеспечивает:

• Прослеживаемость результатов контроля
• Представление данных в цифровом и графическом виде
• Архивирование данных

Автоматическое создание отчетов

• Во время проведения измерений оператор вводит в прибор идентификаторы резервуара, уровень вакуума в резервуаре и продолжительность измерений
• Данные сохраняются с частотой 1 изм/сек в течение заданного времени, автоматически распределяясь между двумя датчиками
• Текущая серия измерений может быть временно остановлена или отменена. В любом случае все данные сохраняются в памяти прибора

Прослеживаемость измерений

• Автоматически сохранятся следующие данные:
• Время и дата проведения измерений
• Серийный номер прибора
• Результаты измерений

Персонализация отчетов

Отчеты создаются в формате PDF с указанием в заголовке данных об операторе и компании. Имеется место для примечаний, касающихся особенностей проведения контроля или объектов контроля.

Автоматическая обработка данных

• Окно импорта данных

Спускающиеся меню обеспечивают выбор результата определенного измерения из перечня, отсортированного по значения или дате и времени.

• Графическое представление данных

Для каждого датчика данные отображаются в графическом виде на шкале от -10 до +30 дБмкВ. В цифровом виде данные отображаются в виде двух спускающихся меню в нижней части окна.

Подготовка отчетов

Каждый отчет состоит из трех частей:

• Данные о заказчике и исполнителе, подробности проведения контроля и комментарии
• Данные для каждого датчика в графическом виде
• Данные для каждого датчика в виде таблиц

Автономная работа

Аккумулятор: Непрерывная работа - от 8 до 10 часов без подсветки. Зарядка- от 5 до 6 часов

Память: Сохранение данных в течение 20 часов или результаты 72 000 измерений

Преимущества контроля герметичности с использованием ультразвука:

Экологичность

• Проведение контроля не приводит к усилению утечки
• Отсутствие необходимости очищать содержимое резервуара после проведения контроля

Быстрота

• Отсутствие необходимости наполнять или опустошать резервуар, а также удалять крышку люка
• Контроль резервуара, наливного отверстия и подсоединенных труб в процессе одного цикла измерений

Точность

• Возможность обнаружение даже самые малых отверстий или дефектов, которые еще не вызвали утечки.
• Точное обнаружение протечек в любом месте: на крышки люка, трубопровода, его изгибов, фланцев и клапанов
• В отличие от гидравлического контроля на результаты контроля не оказывают влияние разница температур стенок резервуара и жидкости или наличие в резервуаре остаточного воздуха

Экономичность

• Быстрая установка и настройка
• Упрочненное оборудование для работы в полевых условиях и выполнения нескольких тысяч циклов измерений

Удобство

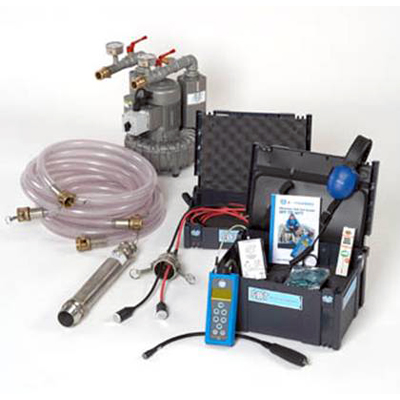

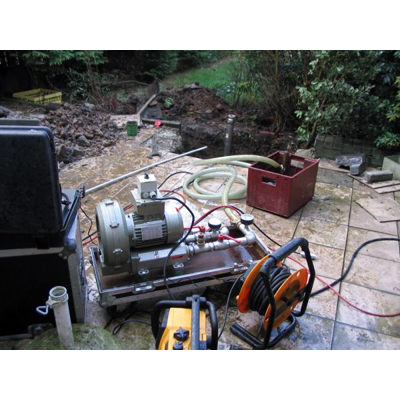

• Простая транспортировка насоса и 2 коробок с принадлежностями
• Вес самого прибора составляет всего 700 гр.
• NiCd аккумулятор обеспечивают от 8 до 10 часов автономной работы
• Эргономичный дизайн
• Простота использования с любой конфигурацией, при любой высоте резервуара или с любым типом жидкости

Полнота данных

• Прослеживаемость результатов измерений на разных этапах контроля
• Сохранение результатов и деталей проведения контроля. Передача данных на компьютер для консультаций, составления отчетов и архивирования

Измерения с использованием ультразвука

Ультразвук

Звук представляет собой упругие волны, продольно распространяющиеся в какой-либо упругой среде и создающие в ней механические колебания.

Ультразвук имеет ту же природу, что и обычный звук, однако частота колебаний среды превышает 20 кГц, поэтому ультразвук не воспринимается человеческим ухом. В частности ультразвук возникает в результате трения частиц жидкости (газа) при возникновении возмущений, вызванных нарушением целостности пневматических или гидравлических систем, например, утечками.

Принципы измерения

Проведение контроля с использованием ультразвука обеспечивает более высокий уровень чувствительности, чем с использованием обычного звука.

Давление в резервуаре снижается и вибрации на ультразвуковых частотах, вызванные прохождением воды, воздуха или других субстанций через отверстие в стенке резервуара, обнаруживаются двумя датчиками, один из которых находится в жидкости, а другой расположен выше уровня жидкости.

Прибор обнаруживает ультразвук, образующийся при утечке из подземного резервуара, измеряет его уровень и преобразует в слышимый звук. Данные поступают оператору в трех формах: визуальном, в виде показания(дБ) на дисплее прибора и в акустическом(через головные телефоны).

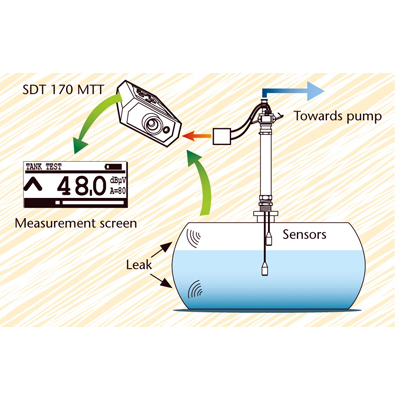

Как работает прибор SDT 170 MMT

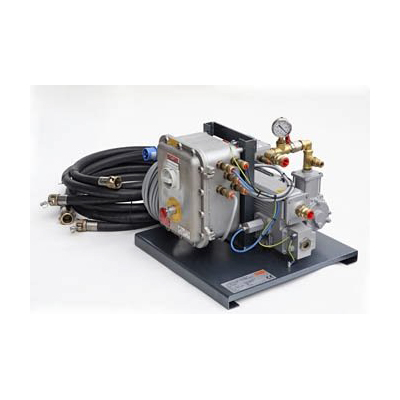

• Вакуумный насос постепенно создает вакуум в резервуаре. Как только в резервуаре создается вакуум, превышающий гидростатическое давление (макс. 250 мбар) жидкости, любые утечки создают ультразвуковые сигналы.
• 2 высокочувствительных датчика, размещенные в резервуаре(один выше уровня жидкости, другой в жидкости) засекают ультразвук от даже самых незначительных утечек, таким образом позволяя контролировать резервуары с горючими жидкостями или с жидкостями, вредными для окружающей среды. Прибор SDT 170 MMT измеряет уровень ультразвуковых сигналов.

Прибор SDT 170 MMT измеряет уровень ультразвуковых сигналов.

Если резервуар герметичен, сигналы не фиксируются ни одним из датчиков. Отображаемое значение будет равно или близко к опорному значению, измеренному перед созданием вакуума.

Если резервуар не герметичен, вакуум вызовет нагнетание воздуха или жидкости через отверстие выше или ниже уровня жидкости. При получении слышимых и измеряемых сигналов и отображаемое значение оказывается выше опорного.
