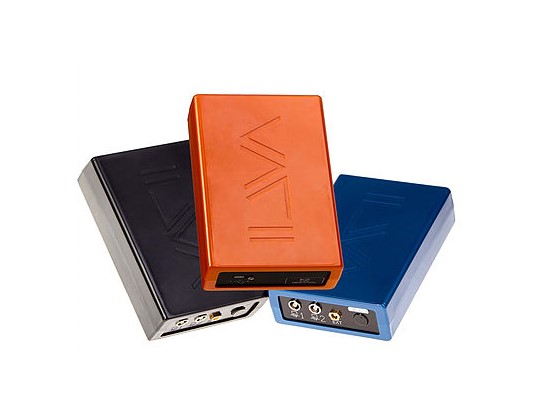

Описание дефектоскопа Velograph II:

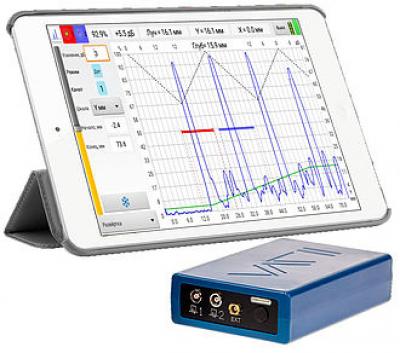

Ультразвуковой дефектоскоп Velograph II компактный прибор с экраном в виде планшета или смартфона. Основные схемы контроля и толщинометрии: металлических и полиэтиленовых трубопроводов, сварных соединений из металла и полиэтилена. Серьёзный прибор, которым пользоваться так же просто, как смартфоном!

Все настройки одной рукой — быстро и интуитивно понятно. Между вами и экраном нет кабелей. Ничто не мешает комфортно выполнять работу, где бы вы ни находились. На высоте, в сложных погодных условиях, при высоком морозе. Быстро заряжается и в два раза дольше держит заряд. Думайте о контроле, а не о дефектоскопе!

Ультразвуковой дефектоскоп Velograph II обладает следующими отличительными особенностями:

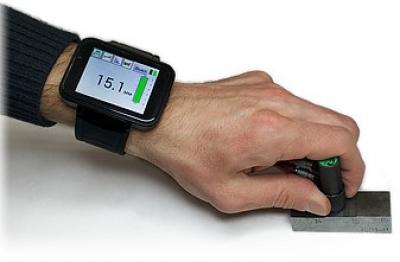

• Управление одной рукой. Всё продумано до мелочей. Эргономичное расположение кнопок под управление пальцами одной руки. Удобно работать на высоте — крепится магнитом к поверхности. Передача данных по Wi-Fi или Bluetooth. Не путаются кабели, электронный блок держится на руке с помощью специального чехла. В этой же руке — преобразователь. Ваши движения не скованы!​

• Блиц-настройки. Автоматическая настройка параметров преобразователя на стандартных образцах. Выбор из памяти до 200 режимов работы. Сохранение настроек и протоколов контроля — не нужно каждый раз тратить время. Вы подбираете под себя размер экрана. Настраиваете яркость в зависимости от освещения. Чтобы разобраться, вам не нужна инструкция. Ни одного лишнего параметра, усложняющего работу! Дружественный минимализм!​

• Секунды на заключение. Уникальная возможность — сохранение протоколов контроля в процессе работы вместе с А-сканом. После завершения работы вам не нужно часами готовить отчёты. В момент контроля создаётся файл, который на компьютере пропускается через приложение и выдает готовое заключение. Больше никакой писанины в блокноте!​

• Точность и наглядность. Вы выполняете работу на высочайшем уровне. Функция огибающей — для более точного определения максимума сигнала.Позволяет не пропустить положение, в котором он был. Удобно и информативно — динамические кривые ВРЧ и DAC (АРК). ​

• Обновление ПО, как в смартфоне. Пришло время обновить программу?Не нужно ездить к разработчику или тратить неделю на пересылку и ожидание. По-настоящему гибкое программное обеспечение — вы за секунду обновляете приложение, просто зайдя в Google Play.​

• Уникальные функции. В протоколы контроля, которые создаёт прибор, вшивается GPS-координата и электронная цифровая подпись. По ним можно определить, действительно ли специалист был на объекте. Вы контролируете своих сотрудников и подрядчиков. ​

• Увеличенный срок службы кабеля. Расположен в стороне: выходит из электронного блока на плече и идётдо преобразователя в руке. Поэтомусовершенно немешает оператору. Такое расположение минимизирует и исключает зацепы кабеля. Не пачкается, поэтому не впитывает в себя контактную жидкость.

Назначение прибора:

• Находить нарушения сплошности и однородности материала​

• Определять их координаты ​

• Контролировать сварные соединения​

• Измерять толщину стенок изделий​

• Находить места коррозий, трещин, расслоений

Область применения дефектоскопа Velograph II:

- объекты котлонадзора, теплосети

- подъемные сооружения

- строительные металлоконструкции

- оборудование оборонных предприятий

- системы газоснабжения и газораспределения

- оборудование нефтяной и газовой промышленности

- оборудование нефтехимической промышленности

- оборудование космической и авиапромышленной отрасли

Технические характеристики дефектоскопа Velograph II:

• Число независимых каналов- 2
• Рабочие частоты ультразвука, МГц- 1,5 ... 15 МГц
• Пределы изменения усиления приёмного тракта, дБ- 0 ... 84 дБ
• Глубина регулировки ВРЧ, дБ- 84 дБ
• Диапазон настройки скоростей ультразвука в материалах, м/с- 1 ... 12000 с шагом кратным 1
• Диапазон толщины изделия (по стали) прямым преобразователем, мм- 4 … 2400 мм
• Диапазон глубины залегания дефектов (по стали) прямым преобразователем, мм- 4 … 180 мм
• Предел допускаемой основной погрешности измерения толщины (по стали) прямым преобразователем, не более, мм- ±(0,01·X+0,2), где Х - измеренное значение толщины изделия, мм
• Предел допускаемой основной погрешности измерения глубины залегания дефектов (по стали) прямым преобразователем, не более, мм- ±(0,01·H+0,2), где H - измеренное значение глубины залегания дефектов, мм
• Диапазон рабочих температур, °С- -20° ... +45° C
• Время работы от встроенной аккумуляторной батареи, ч- не менее 6 ч
• Средняя наработка на отказ, не менее, ч- 18000 ч
• Габаритные размеры электронного блока, мм- 100 х 68 х 26
• Масса электронного блока- 165 г
• Вывод информации на внешние устройства- Wifi, Bluetooth, USB
• Функции- ВРЧ, АРК, огибающая
• Автоматическая, полуавтоматическая калибровка- Скорость звука, задержка в призме, угол ввода

Варианты комплектации ультразвукового дефектоскопа Velograph II

Минимальный комплект поставки:

• Электронный блок дефектоскопа c зарядным устройством
• Планшет с установленным программным обеспечением
• Соединительный кабель lemo-lemo 1,2 м одинарный
• Преобразователь П121-5,0-70
• Паспорт и руководство по эксплуатации
• Поверка

Базовый комплект поставки:

• Электронный блок дефектоскопа c зарядным устройством
• Планшет с установленным программным обеспечением
• Соединительный кабель lemo-lemo 1,2 м одинарный
• Соединительный кабель lemo-lemo 1,2 м двойной
• Преобразователь П121-5,0-70
• Преобразователь П112-5,0-Ø6/2
• Сумка для транспортировки
• Чехол для электронного блока
• Паспорт и руководство по эксплуатации
• Поверка

Полный комплект поставки:

• Электронный блок дефектоскопа c зарядным устройством
• Планшет с установленным программным обеспечением
• Соединительный кабель lemo-lemo 1,2 м одинарный
• Соединительный кабель lemo-lemo 1,2 м двойной
• Преобразователь П121-5,0-70
• Преобразователь П121-5,0-65
• Преобразователь П121-2,5-65
• Преобразователь П111-5,0
• Преобразователь П112-5,0-Ø6/2
• Калибровочный образец V2/25
• Сумка для транспортировки
• Чехол для электронного блока
• Паспорт и руководство по эксплуатации
• Поверка дефектокопа
