Тип оборудования: Ультразвуковой дефектоскоп

Производитель: Novotest

Модель: УД2301-М

Гарантия: 1 год

Описание дефектоскопа УД2301-М:

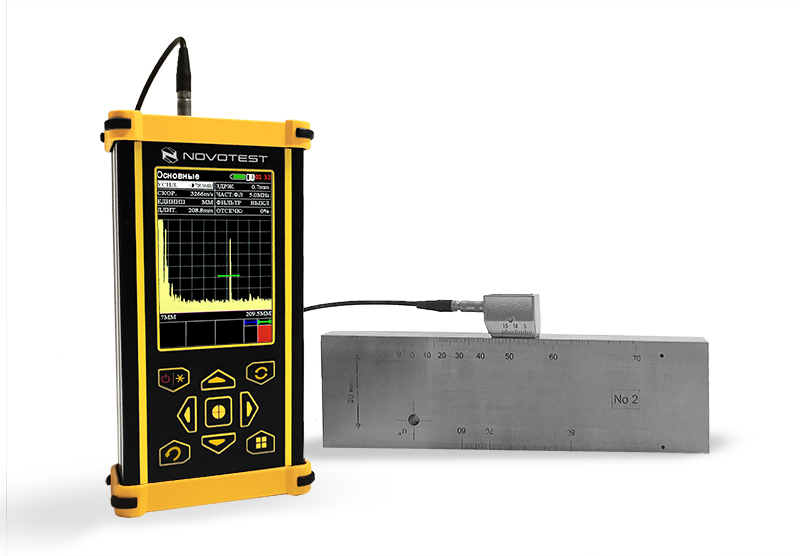

Ультразвуковой дефектоскоп NOVOTEST УД2301-М не только реализует все основные функции общепромышленного универсального прибора, но и дополнительно позволяет осуществлять контроль сварных соединений в полуавтоматическом режиме. Встроенный алгоритм AWS позволяет автоматически устанавливать строб и уровень усиления при заданном калибровочном уровне, рассчитывать коэффициент накопленного усталостного повреждения D и сигнализировать о выходе за браковочные уровни. Производится оценка размера дефектов и автоматическая классификация сварных соединений в соответствии со стандартом американского сварочного общества.

Благодаря измененной схеме возбуждения прибор подходит для работы с автономным ЭМА преобразователем ЭМАП-1.

Дефектоскоп может применяться для проведения контроля мелкозернистых сплавов. Даже на высоких частотах сигнал будет точен и стабилен благодаря увеличенной частоте семплирования (до 200 МГц). Алгоритм быстрого усреднения визуализирует наиболее стабильный сигнал независимо от выбранной частоты обновления развертки.

Прочный алюминиевый корпус позволяет использовать дефектоскоп в сложных эксплуатационных условиях, защищая прибор от возможных повреждений, а цветной четкий экран и большие клавиши способствуют комфортному использованию устройства при решении любых задач дефектоскопии и толщинометрии. Время работы прибора составляет до 10 часов, и может быть увеличено до 20 часов за счет специального аккумулятора по спецзаказу.

Связь с ПК и передача на него информации об измерениях и настройках осуществляется через специальную программу, которая также позволяет загрузить в прибор актуальную прошивку в один клик.

Назначение УД2301-М:

• выявление дефектов типа нарушения сплошности и однородности материалов, изделий и сварных соединений;
• определение глубины и координат залегания дефектов;
• классификация сварных соединений;
• определение толщины изделия;
• измерения скорости распространения ультразвуковых колебаний (УЗК) в материале.

Особенности ультразвукового дефектоскопа УД2301-М:

• цветной дисплей с высоким разрешением, позволяющий работать на открытом солнце;
• возможность работы с любыми ПЭП;
• возможность сохранения настроек ПЭП в базу прибора с последующей загрузкой;
• 4 варианта ориентации дисплея с возможностью поворота в любой момент;
• режим отображения импульсов в виде детектированных или радио-сигналов;
• А- и B-cкан (наличие и обработка A и B разверток);
• отображение хода луча, режимы заморозки и огибающей;
• диапазон частоты с регулировкой от 1 до 10МГц;
• 2 независимых строба, АСД для каждого из стробов с индивидуально настраиваемой логикой срабатывания (меньше/больше, контроль по фронту/пику, дополнительные уровни контроля и поиска);
• построение ВРЧ кривой в автоматическом либо ручном режиме (до 16 точек);
• возможность работы по DAC кривым (16 точек);
• работа с АРД-диаграммами;
• встроенная память большого объема с возможностью хранения практически неограниченного количества настроек, преобразователей и результатов контроля;
• связь с ПК, передача на него информации об измерениях и настройках в качестве протокола при помощи специализированной программы;
• режимы полуавтоматической калибровки и настройки;
• сигнализация о выходе за браковочные уровни;
• режим оценки размеров дефектов и автоматическая классификация сварных соединений в соответствии со стандартом американского сварочного общества (AWS);
• режим усреднения сигнала;
• увеличенная частота семплирования сигнала;
• выбор единиц измерения шкалы развертки (в микросекундах, миллиметрах, или дюймах);
• обновление прошивки с помощью специальной программы для ПК в один клик;
• время автономной работы до 10 ч (до 20 ч со специальным аккумулятором);
• противоударный компактный корпус из алюминиевого сплава.

Технические характеристики УД2301-М:

Комплект поставки УД2301-М:

• ультразвуковой дефектоскоп
• NOVOTEST УД2301-М (электронный блок);
• преобразователи:
• тип П111 – 1 шт
• тип П121 – 1 шт
• кабель соединительный Lemo-Lemo;
• зарядное устройство;
• кабель для подключения к компьютеру;
• программа для ПК(доступна для скачивания);
• паспорт;
• руководство пользователя;
• кейс.

Дополнительные преобразователи и стандартные образцы можно заказать дополнительно при покупке прибора или заказать позже, в любое удобное время.

Дополнительные опции для заказа:

• свидетельство о поверке;
• защитный силиконовый бампер;
• преобразователи к дефектоскопу;
• кабели к дефектоскопу;
• стандартные образцы (СО-1, СО-2, СО-3, СО-3Р и другие);
• стандартные образцы предприятия;
• контактная жидкость (гель) для ультразвукового контроля;
• дополнительный комплект аккумуляторов.
