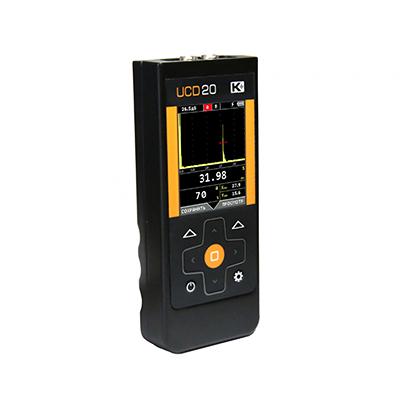

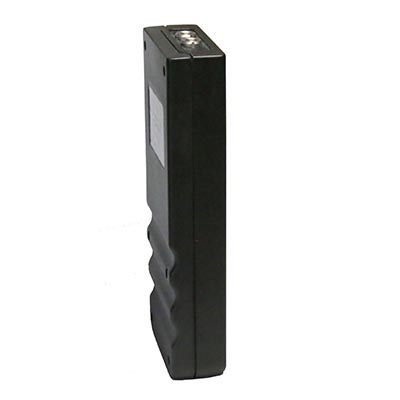

Ультразвуковой дефектоскоп УСД-20

Портативный ультразвуковой дефектоскоп УСД-20 с массой менее 250 гр. представляет собой простой в настройке и эксплуатации инструмент для контроля в труднодоступных местах и в прочих условиях, когда габариты и вес инструмента являются критичными.

Прибор обладает хорошим быстродействием, современным морозостойким TFT экраном с тремя цветовыми схемами (в том числе для работы при ярком солнечном свете) и всеми основными функциями современного дефектоскопа.

Отличительные особенности:

• Высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240
• Новый Li-Pol мощный аккумулятор со временем автономной работы до 20 часов
• Удобный чехол для работы в полевых условиях со специальным креплением на руке
• База данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой
• Встроенный USB-C интерфейс
• Две независимые зоны контроля
• Встроенная коррекция V-образности для оригинальных толщиномерных датчиков
• Функция ВРЧ
• Большая память настроек и результатов контроля

Технические характеристики ультразвукового дефектоскопа УСД-20:

Развертка

мин.: 0 - 2,38 мкс (0-7мм)
макс.: 0 - 170 мкс (0-506мм, сталь)

Диапазон скоростей

1000 - 9999 м/с

Задержка

от 0 до 167 мкс

Максимальная длина контролируемого материала (сталь)

до 506 мм (эхо-режим), 1012 мм (теневой режим)

Задержка в призме

0 - 100 мкс с точностью 0,01 мкс

Зондирующий импульс

радиоимпульс, амплитудой 200 В,
с регулируемым от 0,5 до 2 числом периодов,
с шагом 0,5 (половина периода частоты)

Частота повторений ЗИ

400 Гц

Усилитель

широкополосный 0.5-20 МГц (-6 дБ)

Согласование с ПЭП сторонних производителей

нет

Диапазон регулировки усиления

92 дБ, с шагом 0.5 дБ

Временная Регулировка Чувствительности (ВРЧ)

линейная с диапазоном до 20 дБ

Кривая Амплитуда-Расстояние (АРК)

нет

Детектирование

полное, радиосигнал (во всем диапазоне развертки)

Отображение сигналов на экране (визуализация)

А-скан

Дополнительная клавиша +dB

нет

Автоматическая калибровка задержки в призме

нет

Автоматическая калибровка диапазона контроля при заданной толщине шва

нет

Автоматическая калибровка скорости УЗК

нет

Отсечка

компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Режимы работы АСД

дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон

Функция АРД

нет

Цифровая фильтрация сигнала

нет

Аналоговая фильтрация сигнала

нет

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
одновременно с индикацией координат отражателя, измеренных по пику сигнала

Сравнение с сохраненным эталонным сигналом

нет

Поддержка стандарта контроля сварных швов AWS D1.1

нет

Обработка изображения на экране после «заморозки» экрана

статичная картинка

Дисплей

цветной высококонтрастный, TFT 320 х 240 точек, (44 х 58 мм). Специальная функция для работы на ярком солнечном свете

Смена цветовых схем экрана под особенности зрения и условий освещенности

есть

Язык меню

русский, английский

Память

900 настроек с А-сигналом и названием,  900 настроек типовых преобразователей;
1000 протоколов контроля с А-сканом

Интерфейс

USB-С

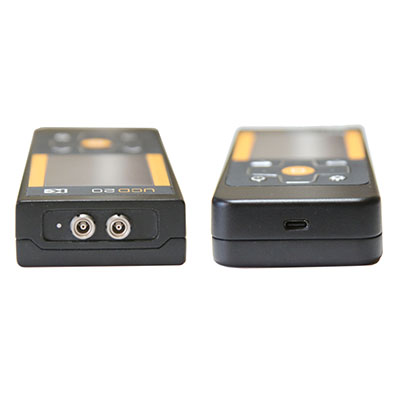

Разъемы преобразователей

2 х Lemo 00

Аккумулятор

встроенный, 3,7В/3,5А/ч

Время работы

до 20 часов

Внешнее питание

блок питания 220В AC

Напряжение питания

5В / 2,5А  DC

Диапазон рабочих температур

от -25°C до +55°C

Размер (В x Ш x Д)

155 мм x 65 мм x 28 мм

Масса

0,24 кг с аккумулятором

Комплект поставки:

• Электронный блок УСД-20 со встроенным Li-Pol аккумулятором
• Блок питания сетевой 5В / 220В
• Защитный чехол с креплением на руке оператора
• Кабель Lemo00-Lemo00 1,5м - 2
• Преобразователь ультразвуковой (по выбору) - 4
• Кабель USB для связи с ПК
• ПО на CD-диске
• Комплект документации (руководство пользователя, паспорт)
• Сумка для переноски
