Вискозиметр ВЗ-FORD

Вискозиметр ВЗ-FORD
/images/all/3/20121/big/img_5.jpg
jijijij
Вискозиметр ВЗ-FORD
/images/all/3/20121/big/img_14.jpg
Вискозиметр ВЗ-FORD
Вискозиметр ВЗ-FORD
/images/all/3/20121/big/img_16.jpg
1
Вискозиметр ВЗ-FORD
/images/all/3/20121/big/img_18.jpg
1

ЦЕНА: 19 900 руб.

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
ВОСТОК-7

Россия

Артикул: 001641

	Гарантия: 1 год
	Руководство по эксплуатации: Скачать (PDF, 1.20MB)
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Тип оборудования: Вискозиметр

Производитель: Восток 7

Модель: ВЗ-FORD

Гарантия: 1 год

Описание вискозиметра ВЗ-FORD:

Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.

В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:

монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры чашечные”).
погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).

НАЗНАЧЕНИЕ.
Вискозиметр проточный чашечный (далее вискозиметр) предназначен для определения условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских или приближающихся к ним жидкостей (полуфабрикаты, смолы и т. д.).

Вискозиметр состоит из резервуара, выполненного в виде воронки, и штатива. Принцип действия вискозиметра основан на измерении времени непрерывного истечения испытуемой жидкости в количестве 100 мл через калиброванное сопло под действием силы тяжести. Вискозиметр измеряет условную вязкость по времени истечения жидких лакокрасочных материалов. Измеряемая кинематическая вязкость обычно выражается в секундах (с) времени истечения. Если стандартами предусмотрены методы пересчёта, то значение условной вязкости t в секундах может быть конвертировано в значение кинематической вязкости в Сантистокс (сСт).

Вискозиметры проточные чашечные выпускаются в следующих модификациях:

ВЗ-246 представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и ГОСТ 9070;
ВЗ-DIN (типы ВЗ-DIN-1108/02; ВЗ-DIN 1108/04; ВЗ-DIN 1108/06; ВЗ-DIN 1108/08) представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным не сменным соплом диаметром 2, 4, 6 и 8 мм соответственно, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с методиками ГОСТ 8420 и стандартами DIN 53211 и ISO 2431 (частично);

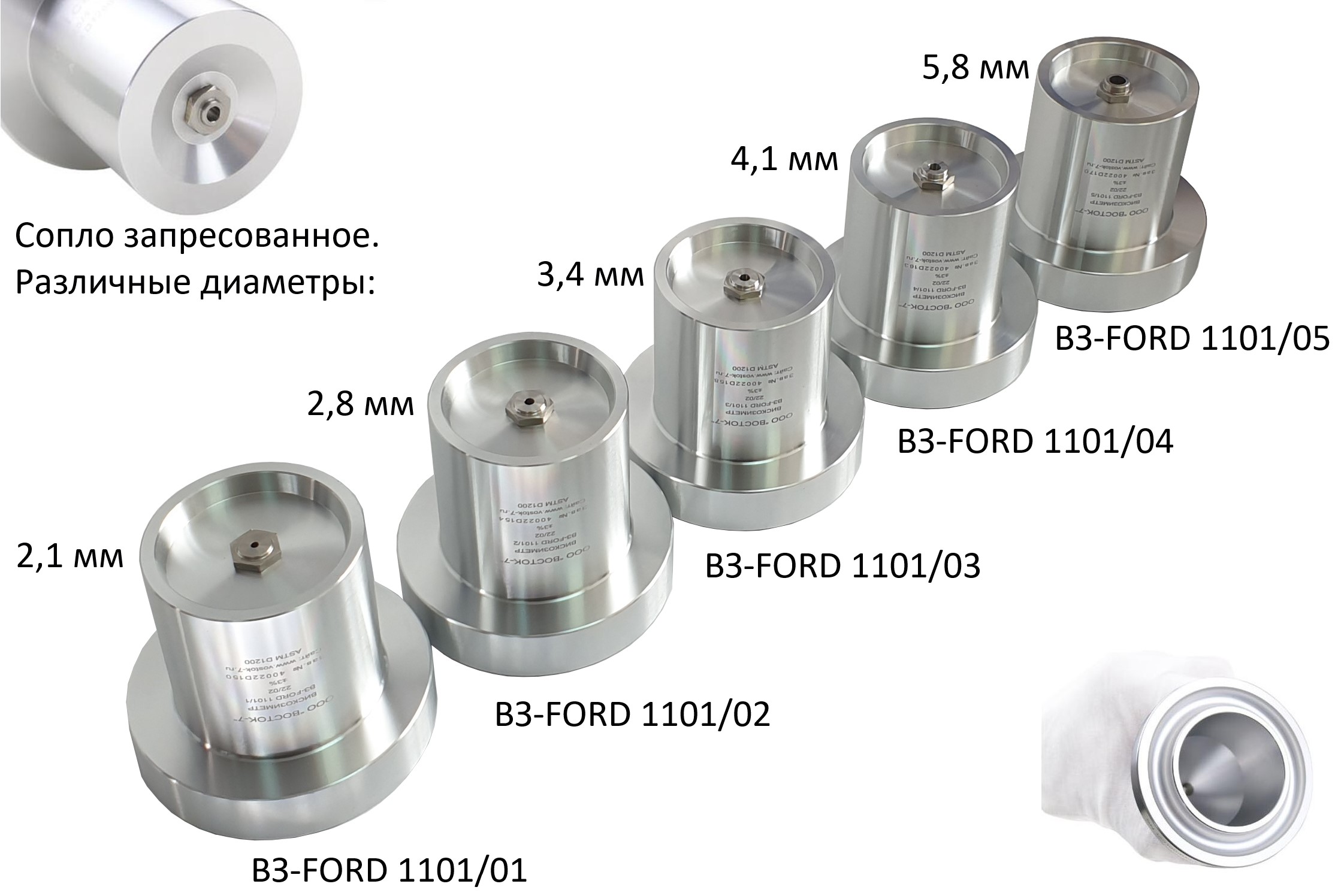

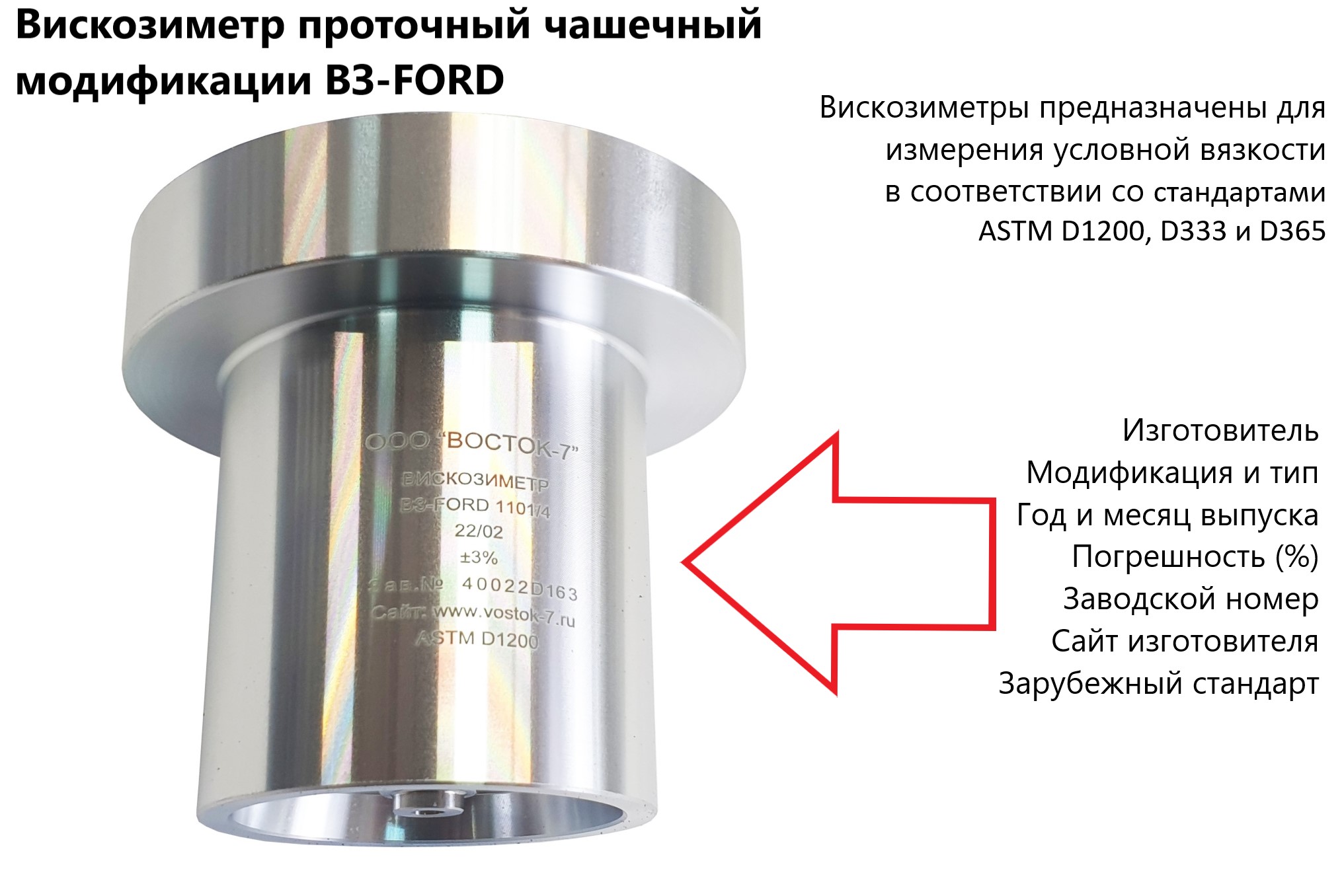

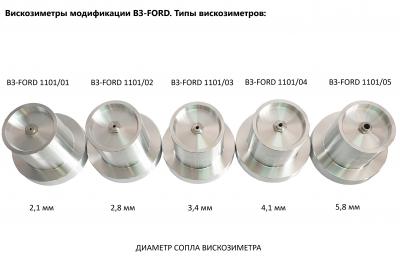

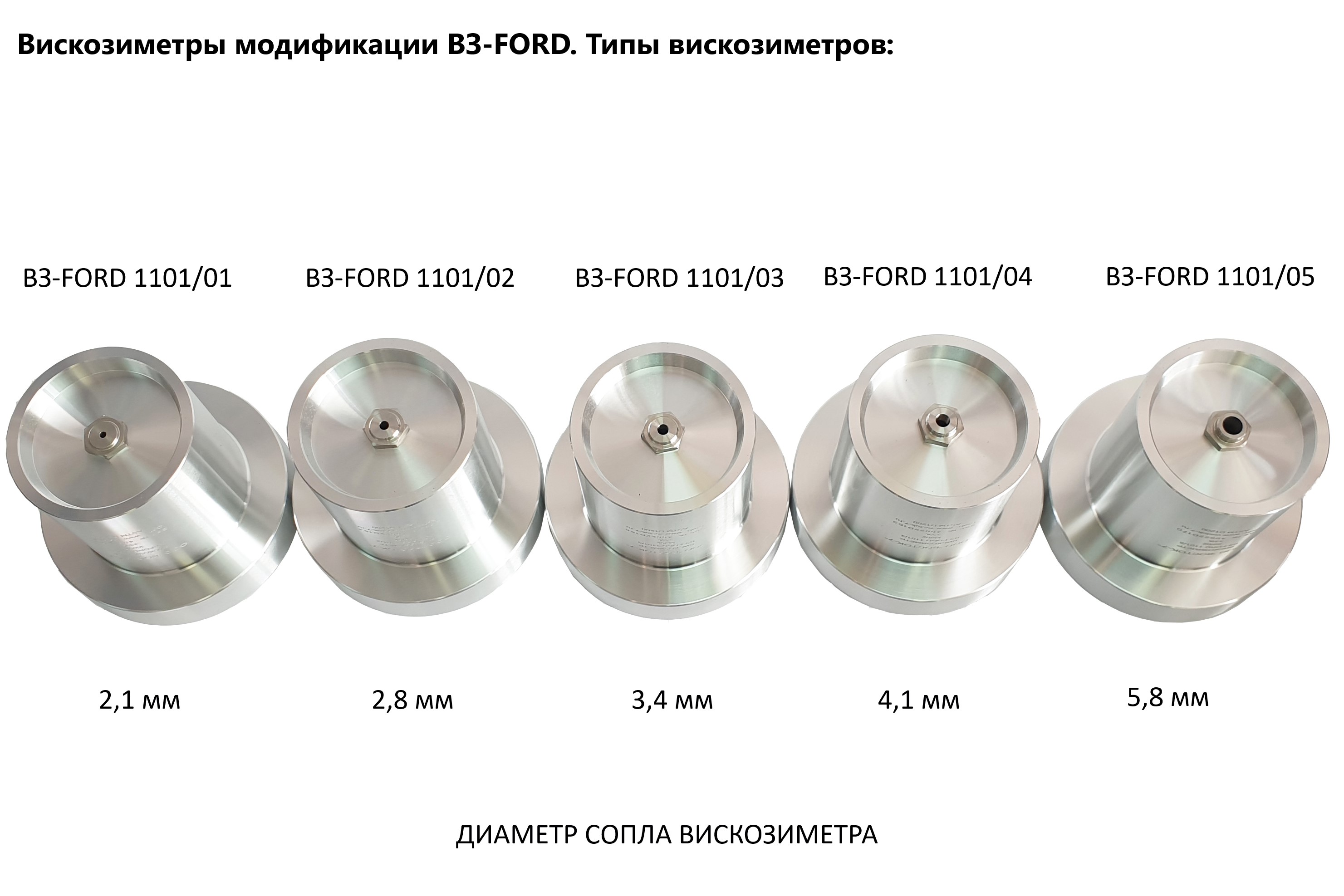

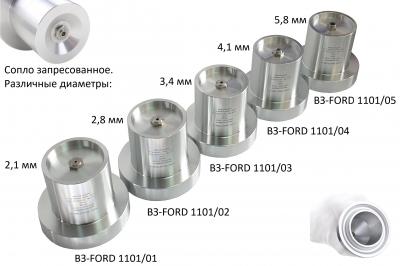

ВЗ-FORD (типы ВЗ-FORD 1101/01; ВЗ-FORD 1101/02; ВЗ-FORD 1101/03; ВЗ-FORD 1101/04; ВЗ-FORD 1101/05) представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным не сменным соплом 2,1; 2,8; 3,4; 4,1 и 5,8 мм соответственно, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с методиками ГОСТ 8420 и стандартами ASTM D1200, D333 и D365.

Ближайшие аналоги – вискозиметрические воронки BYK и Elcometer.

ОПТИМАЛЬНОЕ ВРЕМЯ ИСТЕЧЕНИЯ ДЛЯ ВИСКОЗИМЕТРОВ ВЗ-FORD С СОПЛАМИ РАЗНОГО ДИАМЕТРА (ориентировочные показатели):

Тип вискозиметра	Диаметр сопла, мм	Оптимальный диапазон времени истечения, с
ВЗ-FORD 1101/01	2,1	от 55 до 100
ВЗ-FORD 1101/02	2,8	от 40 до 100
ВЗ-FORD 1101/03	3,4	от 20 до 100 (предпочтительнее от 30 до 100)
ВЗ-FORD 1101/04	4,1	от 20 до 100 (предпочтительнее от 30 до 100)
ВЗ-FORD 1101/05	5,8	от 20 до 100 (предпочтительнее от 30 до 100)

ВАЖНО. Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов:

Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.

Технические характеристики ВЗ-FORD:

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ
Наименование характеристики	Значение
	ВЗ-246	ВЗ-DIN		ВЗ-FORD
Диапазон измерения времени истечения жидкости при температуре (20,0 ± 0,2) °С, с: для сопла диаметром 2 мм для сопла диаметром 4 мм для сопла диаметром 6 мм для сопла диаметром 8 мм для сопла диаметром 2,1 мм для сопла диаметром 2,8 мм для сопла диаметром 3,4 мм для сопла диаметром 4,1 мм для сопла диаметром 5,8 мм	70-300 12-200 20-200 - - - - - -	25-150 25-150 25-150 25-250 - - - - -		- - - - 55-100 40-100 30-100 30-100 30-100
Пределы допускаемой относительной погрешности измерения времени истечения, %, не более	±3		±10

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ
Наименование характеристики	Значение
	ВЗ-246	ВЗ-DIN	ВЗ-FORD
Рабочая температура вискозиметра и образца жидкости, ⁰С:	20±0,2	23,0±0,5	25,0±0,2
Диаметр отверстия сопла, мм	2,00±0,02 4,00±0,02 6,00±0,02 2,00±0,02 4,00±0,02 6,00±0,02 8,00±0,02 2,10±0,02 2,8±0,02 3,40±0,02 4,10±0,02 5,80±0,02
Высота сопла, мм	4,0±0,1		8,4±0,1 8,4±0,1 10,2±0,1 10,2±0,1 10,2±0,1
Замеряемая вязкость, cSt: для сопла диаметром 2 мм для сопла диаметром 4 мм для сопла диаметром 6 мм для сопла диаметром 8 мм для сопла диаметром 2,1 мм для сопла диаметром 2,8 мм для сопла диаметром 3,4 мм для сопла диаметром 4,1 мм для сопла диаметром 5,8 мм	15-30 112-685 550-1500 - - - - - -	15-30 112-685 550-1500 1200-3000 - - - - -	- - - - 10-35 25-120 49-220 70-370 200-1200
Вместимость резервуара, см³(мл)	100±1
Материал резервуара и фланца	Алюминий
Материал штатива-треноги	Кольцо – алюминий, ножки – нержавеющая сталь
Материал сопла	Нержавеющая сталь
Габаритные размеры вискозиметра без штатива (ØxH), мм, не более	92х73		82х73,5
Масса вискозиметра без штатива, кг, не более	0,21		0,29
Габаритные размеры штатива-треноги (ØxH), мм, не более	85х189
Масса штатива-треноги, кг, не более	0,34
Условия эксплуатации: атмосферное давление, кПа относительная влажность, %	96–104 45-80
Условия хранения	-10…+35 ⁰С, 0,1 МПа, отн. вл. ≤80%
Срок службы прибора, лет, не менее	12
Средняя наработка на отказ, ч, не менее	15000
Гарантийный срок, лет, не менее	2

Комплект поставки вискозиметра ВЗ-FORD:

Наименование	К-во
Вискозиметр проточный чашечный модификации ВЗ-FORD выбранного типа: ВЗ-FORD 1101/01; ВЗ-FORD 1101/02; ВЗ-FORD 1101/03; ВЗ-FORD 1101/04 или ВЗ-FORD 1101/05	1 шт.
Коробка с ложементом из поролона для хранения вискозиметра	1 шт.
Штатив-тренога со встроенным пузырьковым уровнем для установки в нём вискозиметра (единый для всех модификаций вискозиметров)	На заказ
Упаковочный противоударный кейс для штатива-треноги	1 шт.
Руководство по эксплуатации с Паспортом и Методикой поверки (если применимо)	1 экз.
Свидетельство о поверке (ФГИС АРШИН – если применимо)	1 экз.
Дополнительная комплектация
Термометр с ценой деления не более 0,5⁰С и с погрешностью измерений не более 0,2⁰С (напр. термометр ТН-3 по ГОСТ 400-80) Секундомер с ценой деления 0,5 сек. и погрешностью не более 0,2с	На заказ
Пластина из стекла размером не менее 90*120 мм или алюминиевый диск диаметром не менее 55 мм	На заказ
Сосуд вместимостью 110-150 см³	На заказ

Информация для заказа

Наименование	Диаметр сопла, мм	Артикул для заказа
Вискозиметр проточный чашечный ВЗ-246	2, 4 и 6	1108


Вискозиметр проточный чашечный ВЗ-DIN 1108/02	2	1108/2
Вискозиметр проточный чашечный ВЗ-DIN 1108/04	4	1108/4
Вискозиметр проточный чашечный ВЗ-DIN 1108/06	6	1108/6
Вискозиметр проточный чашечный ВЗ-DIN 1108/08	8	1108/8
Вискозиметр проточный чашечный ВЗ-FORD 1101/01	2,1	1101/1
Вискозиметр проточный чашечный ВЗ-FORD 1101/02	2,8	1101/2
Вискозиметр проточный чашечный ВЗ-FORD 1101/03	3,4	1101/3
Вискозиметр проточный чашечный ВЗ-FORD 1101/04	4,1	1101/4
Вискозиметр проточный чашечный ВЗ-FORD 1101/05	5,8	1101/5
Штатив-тренога с пузырьковым уровнем	-	1102
