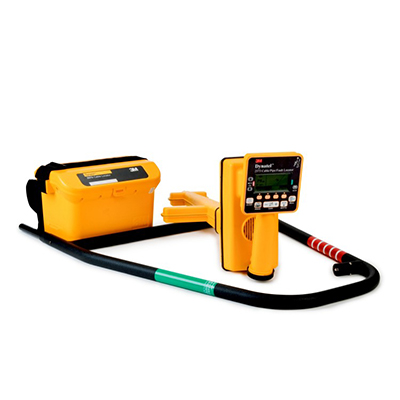

Трассоискатель 3M Dynatel 2573E-CU12

Трассо- Повреждения- Искатель 3M™ Dynatel™ 2573E-CU12 - премиальное высокоточное профессиональное оборудование для поиска всех типов металлических подземных коммуникаций.

Трассопоисковое оборудование построено на основе мультиантенной конструкции (всего в приборе установлено 6 антенн). За счет этого достигается высокая точность измерений прибора, а также возможность работы в режиме Направленного пика, позволяющего оператору определить по визуальным обозначениям на дисплее прибора (уровень сигнала в дБ + направляющие стрелки), с какой стороны и насколько далеко от коммуникации он находится в настоящий момент.).

Всего доступно 5 режимов поиска:

• направленный пик
• направленный нуль
• специальный пик
• индукционный пик
• режим визуализации трассы на дисплее Trace

Режим визуализации трассы на дисплее Trace позволяет решать основные задачи, возникающие при эксплуатации подземных инженерных сетей:

• Осуществлять трассировку металлического трубопровода или кабеля на глубине до 9 м в режиме непосредственного подключения, с помощью индукционных клещей, индуктивным методом, а также в пассивном режиме без генератора
• Определять глубину залегания трубопровода нажатием одной кнопки
• Обнаруживать места повреждений силовых кабелей, кабелей связи с медной жилой и элементов ЭХЗ с помощью А-рамки
• Измерять сигнальный ток в кабеле или трубе

Трассоискатели Dynatel 2573Е имеет расширенный набор активных частот (+2 частоты: 8 кГц и 82 кГц), а также новый режим поиска (кнопка Trace), позволяющий визуализировать трассу коммуникации на ЖК-дисплее. Трассоискатели серии 2500E обладают самым широким набором активных частот (577 Гц, 1 кГц, 8 кГц, 33 кГц, 82 кГц, 133 кГц) + 4 настраиваемых пользователем частоты от 0 до 999 Гц и самым широким набором частот для поиска в пассивном режиме (50 / 100 Гц + 5-я и 9-я гармоники, частота кабельного ТВ 31,5 кГц, радиочастоты 15-30 кГц). Это позволяет производить точную и надежную локализацию инженерных сетей в самых сложных условиях путем подбора наиболее оптимальной частоты трассопоиска (в частности, в городе, когда в непосредственной близости проходит множество металлических инженерных коммуникаций - кабели связи, силовые кабели, трубы тепло- водо- и газоснабжения).

Генераторы, идущие в комплекте с оборудованием Dynatel™ серии 2500Е, всегда имеют максимальную мощность - 12 Вт. Это позволяет производить непрерывную трассировку металлической коммуникации на расстояние вплоть до нескольких десятков км (для ситуации прямого гальванического подключения генератора к клеммному щитку КИП либо непосредственно к коммуникации через пункты сервисного доступа).

Модели трассоискателей Dynatel 2573Е обладают возможностью поиска повреждений изоляции типа "жила-земля" (необходим контакт металлического проводника с физической землей).

Трассоискатель 3M Dynatel 2573 имеет отличительные особенности:

• 5 режимов поиска
• Обладают самым широким набором активных частот (577 Гц, 1 кГц, 8 кГц, 33 кГц, 82 кГц, 133 кГц) + 4 настраиваемых пользователем частоты от 0 до 999 Гц и самым широким набором частот для поиска в пассивном режиме (50 / 100 Гц + 5-я и 9-я гармоники, частота кабельного ТВ 31,5 кГц, радиочастоты 15-30 кГц)
• Генераторы всегда имеют максимальную мощность - 12 Вт
• Возможность поиска повреждений изоляции типа "жила-земля" (необходим контакт металлического проводника с физической землей)

Технические характеристики трассо- повреждения- искателя 3M Dynatel 2573E-CU12:
