Артикул: 00-00006940
|
Тип оборудования: Кабелетрассоискатель морозоустойчивый
Производитель: Техно-АС
Модель: Атлет АГ-319М
Гарантия: 1 год

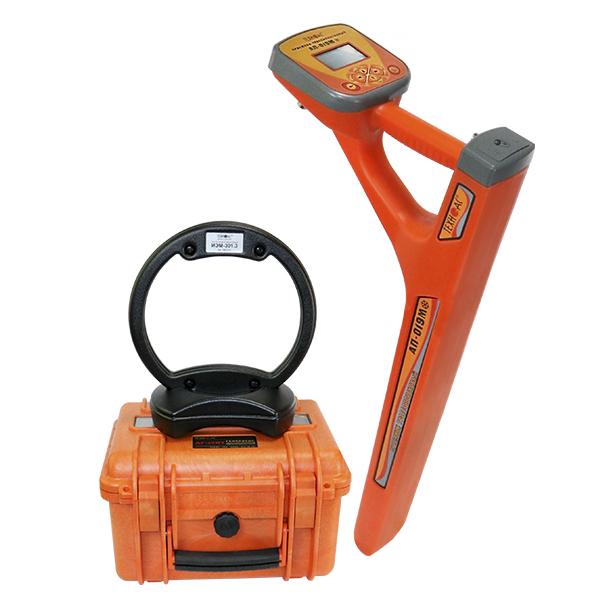

Описание кабелетрассоискателя Атлет АГ-319М:
Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Рекомендуемые области применения Атлет АГ-319М:
Функции и решаемые задачи Атлет АГ-319М:

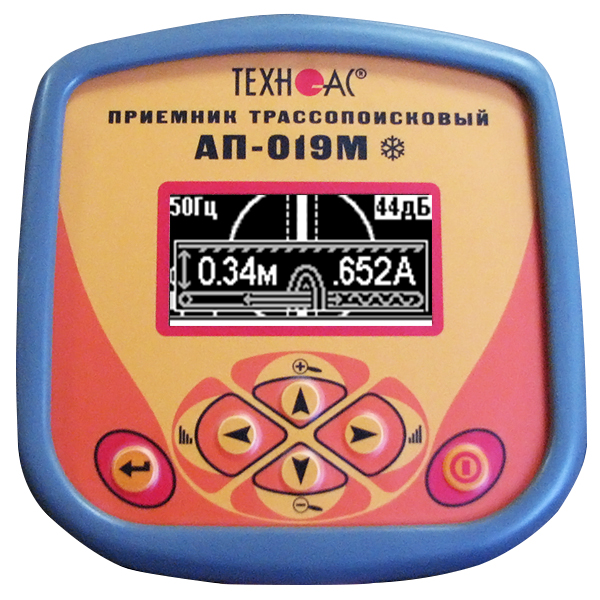

Особенности приемника "АП-019М":
Особенности генератора "АГ-120Т":
Технические характеристики кабелетрассоискателя Атлет АГ-319М:
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | Не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент у силения электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,001....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами производствава «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | OLED дисплей,178х64 пикс, 16 градаций «серого» |
| Индицируемые параметры |
|
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч) |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов; при отрицательной температуре время работы сокращается |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 мин |
| Диапазон температур эксплуатации / хранения | -30…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,1 кг |
| Параметр | Значение |
|---|---|
|
Частоты синусоидального сигнала, Гц
|
|
| частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| частота f4 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
|
Режимы генерации
|
|
| режим 1 | непрерывный «НП» |
| режим 2 - длительность импульса, мс - частота следования импульсов, Гц |
кратковременные посылки «ПР» (прерывистый) 100 1 |
| режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот |
двухчастотный «2F» (одновременная генерация) 1024 8192 4:1 |
| режим 1 амплитуда импульса частота следования импульсов (ударов), уд/мин - низкая - средняя - высокая длительность импульса |
генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 20 40 80 минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
|
Выходные параметры синусоидальной генерации
|
|
| Выходной ток, А | |
| максимальный в ручном режиме: - непрерывная и двухчастотная генерация - кратковременные посылки |
10 15 |
| задаваемый для автосогласования | четыре значения (I1, I2, I3, I1) устанавливаются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока |
220 (170 при «2F») 330 (260 при «2F») 140 (110 при «2F») |
| Максимальная выходная мощность, Вт | |
| - при автономном питании или от внешнего аккумулятора 21В | 120 непрерывно на 1,2…300 Ом и «2F» на 1,2…200 Ом / 180 импульсы на 0,8…200 Ом |
| - с добавлением внешнего аккумулятора 12В | 180 непрерывно на 1,8…150 Ом и «2F» на 1,8…300 Ом / 270 импульсы на 1,2…300 Ом |
| - от сетевого блока (СБП) | 70 на 0,7…200 Ом_непрерывно / импульсы или на 0,7…130 Ом при «2F» |
|
ПРИМЕЧАНИЕ. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
|
|
| Допустимое сопротивление нагрузки | любое (0…¥) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
| Диапазон сопротивлений согласованной нагрузки, не уже, Ом | |
| для минимального задаваемого тока (0,1А) - при автономном питании - с добавлением внешнего аккумулятора 12В |
1…2200 (1…1700 при «2F») 1…3300 (1…2600 при «2F») |
| для максимального непрерывного тока (10А) - при автономном питании - с добавлением внешнего аккумулятора 12В |
0…1,2 0…1,8 |
| для максимального тока в импульсе (15А) - при автономном питании - с добавлением внешнего аккумулятора 12В |
0…0,8 0…1,2 |
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное (кнопками "Вверх" или "Вниз") |
|
Источники питания
|
|
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач |
|
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
|
|
| - непрерывная и двухчастотная генерация генерация | 1,2 (при 120Вт автономно/180Вт с доп. акк. 12В) 3 (при 60Вт автономно/90Вт с доп. акк. 12В) |
| - импульсные посылки одной частоты | 8 (при 180Вт автономно/270Вт с доп. акк. 12В) 20 (при 90Вт автономно/130Вт с доп. акк. 12В) |
| - генерация ударных импульсов с максимальной частотой 80уд/мин | 20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15В, выходной ток 15А max |
| Допустимые внешние аккумуляторы | 11...14В / 22…28В ≥24Ач |
|
Функциональные особенности
|
|
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при «длительном» простое (1 мин) |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| автоматическое повторное согласование в режиме «SIN» | при отклонениях установленного тока нагрузки более ±2dB |
|
Конструктивные параметры
|
|
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона | - все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | Класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP65 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х194 |
| Вес электронного блока, не более, кг | 12 |
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Комплект поставки кабелетрассоискателя Атлет АГ-319М:
Дополнительное оборудование:
-Клещи индукционные "КИ-110/х"
Клещи индукционные предназначены для:
Клещи имеют внутренний диаметр - 50, 80, 110, 125 мм.
-Датчик контроля качества изоляции "ДКИ-117"
Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДКИ обеспечивает более высокую чувствительность и точность локализации места повреждения в сравнении с ДОДК. Для работы с ДКИ требуется один оператор.
-Датчик определитель дефектов коммуникаций "ДОДК-117"
Датчик ДОДК предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДОДК по сравнению с датчиком ДКИ обеспечивает более «быстрый», но менее точный метод поиска повреждений, что особенно важно для протяженных коммуникаций. Для работы с ДОДК требуется два оператора.
-Датчик контроля качества изоляции "ДКИ-127"
Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.
-Накладная рамка "НР-117"
Накладная рамка НР-117 предназначена для точного определения «своего» кабеля в пучке других кабелей.
-Малогабаритный электромагнитный датчик "МЭД-127"
Датчик МЭД-127 имеет несколько применений, а именно может использоваться для выбора кабеля из пучка, для поиска скрытой проводки и мест обрыва кабеля.
-Портативный искатель металлических люков ИЭМ-300 "Люк"
Автономный прибор для быстрого, удобного и безопасного определения местонахождения металлических люков, предметов из черных и цветных металлов, находящихся под слоем земли, асфальта, бетона, снега, льда и т. п.
-Комплект внешнего аккумулятора для приемника "АП-019М"
Используется для увеличения ресурса питания приемника, а также для обеспечения питания приемника при отрицательных температурах. Емкость 20000 мА*ч.
-Комплект аккумуляторов и зарядное устройство для приемника "АП-019"
-Комплект аксессуаров для заземления коммуникации
Комплект дополнительных аксессуаров для заземления коммуникации на удаленном от генератора конце.
|
