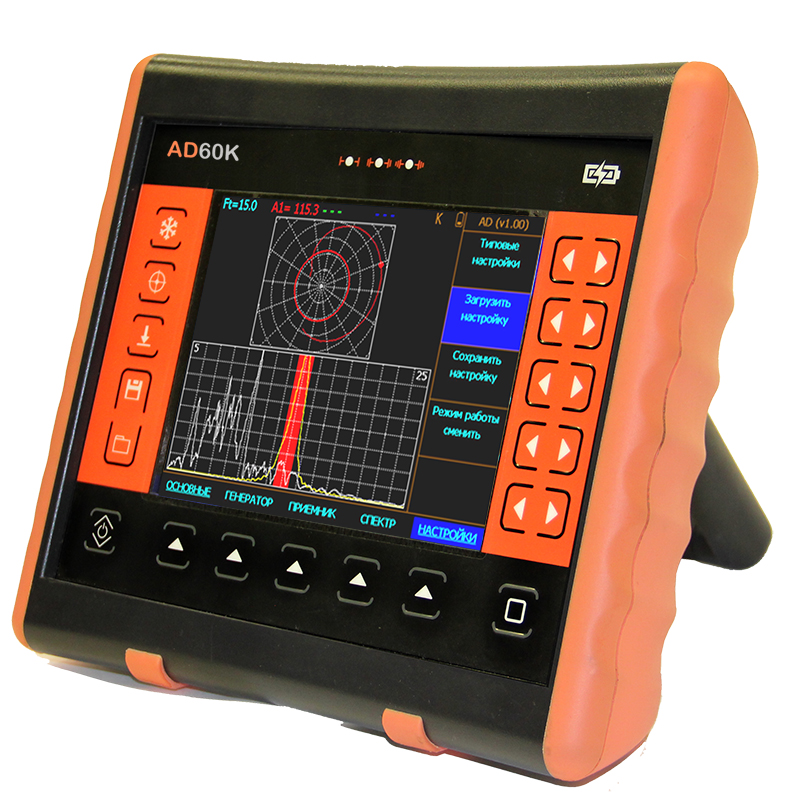

Новая модель акустического и импедансного дефектоскопa АД-60К v.2 реализует последние разработки в области создания приборов для контроля композитных материалов. Дефектоскоп имеет современный генератор импульсного возбуждения и позволяет работать как импедансным методом, так и методом свободных колебаний для определения расслоений, непроклея, внутренних дефектов структуры и пр. Память прибора позволяет сохранять сигнал,  его спектральную характеристику, параметры настройки и результаты измерения.

Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей.

Дефектоскоп АД-60К  сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Легкий вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.

Акустический импедансный дефектоскоп АД-60К обладает следующими отличительными особенностями:

• Одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области.
• Цветовая развертка типа "водопад", позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата.
• Три независимые зоны в частотной области, позволяющие реализовывать любые методики работы
• Дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним

Основные отличия акустического импедансного дефектоскопа

• Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
• Возможность подключения любых импедансных и ударных преобразователей
• Отдельная регулировка усиления во временной и частотной областях
• Различные виды разверток экрана
• Оконные функции Блэкмана, Хеннинга, Хэмминга
• Регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области
• Сохранение 100 настроек и 1000 результатов контроля
• Интерфейс Ethernet для связи с ПК
• Питание: Li-ion аккумулятор или внешний блок питания
• 8 часов работы от аккумулятора

Технические характеристики акустического/импедансного дефектоскопа

Импульс возбуждения

комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется

Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора

20±1В

Диапазон рабочих частот

от 50 Гц  до 2 МГц

Предел допускаемой относительной погрешности установки частоты возбуждения преобразователя

0.1 %

Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот

от 1 до 40 кГц

Общий диапазон регулировки усиления сигнала на входе

110 дБ

Раздельная регулировка усиления сигнала

Предварительный усилитель: 0 - 70 дБ

Цифровое усиление : 0 - 40 дБ

Усиление в спектральной области: 0 - 100 дБ

Шаг регулировки усиления

0.1 - 1 - 2 - и 10 дБ

Тип приемника

линейный, квадратурный, согласованный

Оконные функции

прямоугольная, Хэмминга, Хеннинга, Блэкмана

Дифференциальный режим

есть

Автоматическая балансировка преобразователя

есть

Типы используемых преобразователей

импедансный раздельно-совмещенный

импедансный совмещенный

ударный с микрофонным приемником

ударный с пьезоэлектрическим приемником

Реализуемые методы контроля

импедансный

свободных колебаний

Отображение сигнала

радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад"

Зоны контроля

три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области

Автоматическая Сигнализация Дефектов (АСД)

световая  и звуковая, индивидуальная логика определения дефекта в зоне

Дисплей

Цветной, TFT 640 х 480 точек

(135 х 100 мм). Специальная функция для работы на ярком солнечном свет

Память

100 настроек

1000 протоколов контроля

Интерфейс

USB

Разъем подключения преобразователей

LEMO FGG.1B 6 pin + 10 pin

Аккумулятор дефектоскопа

Тип UCD-52. Li-ion 10.8 В, 5000 mА/ч

Время работы дефектоскопа

6-8 часов от аккумуляторов

Внешнее питание дефектоскопа

блок питания от сети 220 В, 50Гц  AC

15В / 2,5А  DC

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,5 кг с аккумуляторам

Комплекты поставки прибора:

• Акустический импедансный дефектоп АД-60К (экспертный комплект, импедансый + метод свободных колебаний) - артикул 61530
• Акустический импедансный дефектоскоп АД-60К (универсальный комплект, импедансный + метод свободных колебаний) - артикул 61520
• Акустический импедансный дефектоскоп АД-60К (базовый комплект, импедансный метод контроля) - артикул 61500
