Микрометры с призматической пяткой
|
|
-
Микрометр 104-102
/images/all/3/9906/big/img_5.jpg
jijijij
-

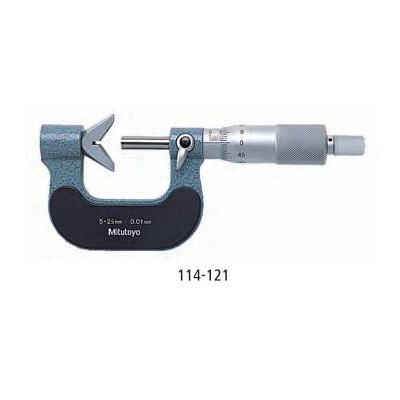

Микрометр 114-121
/images/all/3/9906/big/img_14.jpg
Микрометр 114-121
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Эти микрометры с призматической пяткой предназначены для измерений свёрл и метчиков.
Преимущества:

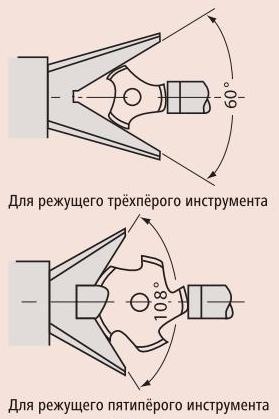

- Измерение наружного диаметра трёх- и пятиперого режущего инструмента (метчиков, развёрток, концевых фрез).

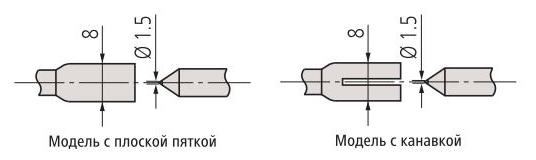

- Доступны призматические пятки с канавкой по осевой линии для измерения среднего диаметра метчиков по методу одной проволочки.
Технические характеристики:
Метрические
Для измерений трёхпёрого инструмента (60°)
| № |
Диапазон
[мм] |
Погрешность
[мкм] |
Примечания |
Установочная мера |
a
[мм] |
Масса
[г] |
| 114-101 |
1-15 |
±4 |
с канавкой |
167-327 диаметр 5 мм |
0,5 |
120 |
| 114-161 |
1-15 |
±4 |
- |
167-327 диаметр 5 mm |
0,5 |
120 |
| 114-204 |
2,3-25 |
±4 |
- |
167-327 диаметр 5 мм |
0,5 |
290 |
| 114-102 |
10-25 |
±4 |
с канавкой |
167-328 диаметр 10 мм |
6,2 |
280 |
| 114-162 |
10-25 |
±4 |
- |
167-328 диаметр 10 мм |
6,2 |
280 |
| 114-103 |
25-40 |
±5 |
- |
167-329 диаметр 25 мм |
19,14 |
400 |
| 114-104 |
40-55 |
±6 |
- |
167-330 диаметр 40 мм |
32,13 |
465 |
| 114-105 |
55-70 |
±6 |
- |
167-331 диаметр 55 мм |
45,12 |
675 |
| 114-106 |
70-85 |
±7 |
- |
167-332 диаметр 70 мм |
58,11 |
910 |
| 114-107 |
85-100 |
±7 |
- |
167-333 диаметр 85 мм |
71,1 |
1160 |
114-204, 114-137: твердосплавные пятка и наконечник микровинта другие: твердосплавный наконечник микровинта
Для измерений пятипёрого инструмента (108°)
| № |
Диапазон
[мм] |
Погрешность
[мкм] |
Примечания |
Установочная мера |
Масса
[г] |
| 114-121 |
5-25 |
±4 |
с канавкой |
167-327 диаметр 5 мм |
255 |
| 114-165 |
5-25 |
±4 |
- |
167-327 диаметр 5 мм |
255 |
| 114-137 |
2,3-25 |
±4 |
- |
167-327 диаметр 5 мм |
220 |
| 114-122 |
25-45 |
±5 |
- |
167-329 диаметр 25 mm |
400 |
| 114-123 |
45-65 |
±6 |
- |
167-331 диаметр 55 mm |
540 |
| 114-124 |
65-85 |
±7 |
- |
167-332 диаметр 70 mm |
760 |
114-204, 114-137: твердосплавные пятка и наконечник микровинта другие: твердосплавный наконечник микровинта
| Цена деления |
0,01 мм |
| Шкала |
Барабан и стебель с матовым хромовым
покрытием, диаметр 18 мм |
| Плоскостность |
0,6 мкм {микровинт),
1,3 мкм (пятка) |
| Измерительные поверхности |
Угол призмы 60° |
| Микрометрический винт |
диаметр 6,35 мм, шаг 0,75 мм, со стопором |
| Измерит, усилие |
5-10 Н |
Комплектация:
- Коробка,
- установочная мера,
- ключ
Микрометры с призматической пяткой
Эти микрометры с призматической пяткой предназначены для измерений свёрл и метчиков.
Преимущества:
- Измерение наружного диаметра трёх- и пятиперого режущего инструмента (метчиков, развёрток, концевых фрез).
- Доступны призматические пятки с канавкой по осевой линии для измерения среднего диаметра метчиков по методу одной проволочки.
Технические характеристики:
Метрические

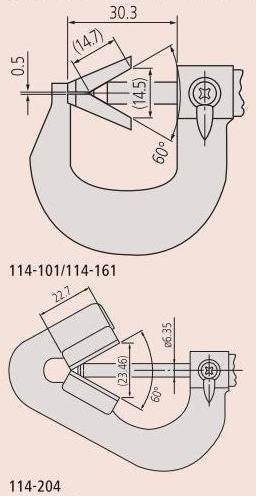

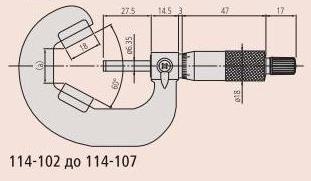

Для измерений трёхпёрого инструмента (60°)
| № |
