Артикул: Miniflex TDR
|
Тип оборудования: рефлектометр, генератор звуковых частот
Производитель: Seba KMT, Германия
Серия: MINIFLEX
Модель: Miniflex TDR
Описание: Прибор для определения мест повреждения в медных кабелях
Гарантия на рефлектометр Miniflex TDR: 1 год.
Назначение рефлектометр

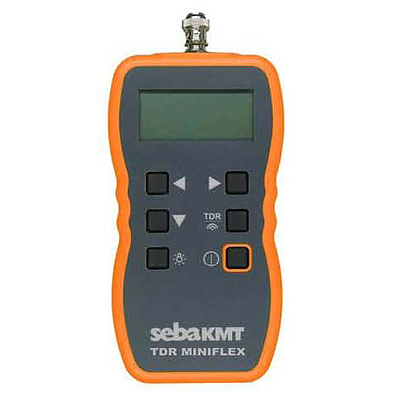

MINIFLEX TDR - это профессиональный рефлектометр (Time Domain Reflectometer) и генератор звуковых частот для определения мест повреждения в медных кабелях связи длиной до 6000 м. Высококачественная обработка сигнала позволяет проводить обнаружение в кабеле обрывов, коротких замыканий, мест соединений и муфт, влаги и других изменений полного сопротивления.
Встроенный звуковой генератор позволяет проводить отслеживание и идентификацию жил. Благодаря согласованию полного сопротивления и скорости прохождения v/2 можно применять TDR Минифлекс на многожильных силовых кабелях и кабелях связи. Рефлектограмма с расстоянием до повреждения изображается на ЖК-дисплей с разрешением 64 x 128 Pixel. Рефлектометр TDR Miniflex (Минифлекс) с генератором звуковых частот имеет брызгозащищённый и пыленепроницаемый корпус из ABS-пластика и соответствует международным стандартам по качеству и безопасности. С рефлектометром поставляются соединительные кабели и практичная сумка.
Отличительные особенности рефлектометра Miniflex TDR:
Технические характеристики рефлектометра TDR Miniflex:
|
Диапазон измерений |
7, 15, 30, 60, 120, 250, 500 м; 1, 2, 3, 6 км |
|
Выбор диапазона |
ручной |
|
Разрешение |
1% изм. диапазона |
|
Точность |
1% диапазона измерения |
|
v/2 установка |
1% ... 99% |
|
|
2,5 ... 148,5 m/µs |
|
Высота пульса |
5 Vss (холостой ход) |
|
Согласование пол. сопротивления |
устан.25,50,75 и 100 Ω |
|
Ширина пульса |
3 ns ... 3 ms |
|
Скорость измерения отд. или продолжительное измерение |
отд. или продолжительное измерение (измерения за секунду кроме диапазонов 3 и 6 км.) |
|
Генератор звуковых частот |
810 ... 1110 Hz |
|
Самоотключение |
1, 2, 3, 5 мин. или неактивный |
|
Питание |
4 x AA батареи |
|
Дисплей |
64 x 128 Pixel ЖК, освещенный |
|
Прочность напряжения |
250 V AC |
|
Чувствительность |
мин. 3 Pixel отражение при 4 km |
|
Рабочая температура |
-10 ... 50 °C |
|
Температура хранения |
-20 ... 70 °C |
|
Безопасность |
IEC61010-1; EN 60950 |
|
EMC |
BS/EN 61326-1 |
|
Класс защиты |
IP54 |
|
Габариты |
165 x 90 x 37 мм |
|
Вес |
350 г. |
Стандартный комплект поставки Miniflex:
|
