Артикул: Серия 104
|

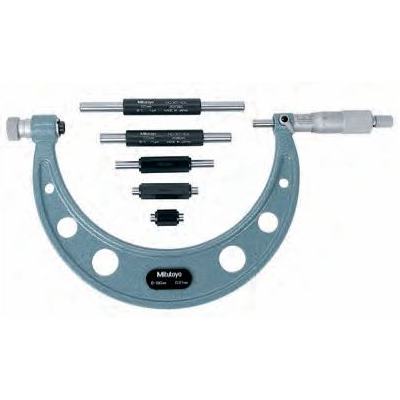

Эти нониусные микрометры обеспечивают сверхширокий диапазон измерений и обладают следую щими преимуществами:
Метрические
| № | Диапазон [мм] |
Установочные меры, шт. |
Сменные пятки, шт. |
Масса [кг] |
| 104-171 | 0-50 | - | 1 | 0,32 |
| 104-139А | 0-100 | 3 | 4 | 0,79 |
| 104-135А | 0-150 | 5 | 6 | 1,35 |
| 104-161А | 50-150 | 4 | 4 | 1,35 |
| 104-140А | 100-200 | 4 | 4 | 1,38 |
| 104-136А | 150-300 | 6 | 6 | 2,65 |
| 104-141А | 200-300 | 4 | 4 | 2,22 |
| 104-142А | 300-400 | 4 | 4 | 3,31 |
| 104-143А | 400-500 | 4 | 4 | 4,81 |
| 104-144А | 500-600 | 4 | 4 | 6,35 |
| 104-145А | 600-700 | 4 | 4 | 7,72 |
| 104-146А | 700-800 | 4 | 4 | 9,08 |
| 104-147А | 800-900 | 4 | 4 | 10,41 |
| 104-148А | 900-1000 | 4 | 4 | 11,78 |
| Погрешность | ±(4+L/75) мкм, L = макс. диапазон измерений (мм) |
| Цена деления | 0,01 мм |
| Шкала | Барабан и стебель с матовым хромовым покрытием диаметр 18 мм (до 300 мм) диаметр 21 мм (свыше 300 мм) |
| Плоскостность | 0,6 мкм для моделей до 300 мм 1 мкм для моделей свыше 300 мм |
| Параллельность | 2 мкм для моделей до 75 мм 3 мкм для моделей до 150 мм (2+L/100) мкм для моделей свыше 150 мм L = макс. диапазон (мм) |
| Измерительныеповерхности | Закалённые, шлифованные (пятка), с твердосплавным наконечником, шлифованные (микровинт) |
| Микрометрическийвинт | Со стопором, диаметр 6,35 мм (до 300 мм) диаметр 8 мм (более 300 мм), Шаг микровинта 0,5 мм |
| Измерительноеусилие | 5-10 Н, 10-14 Н (при диап. измер. более 300 мм) Н |
Это дополнительные сменные пятки для использования с сериями 104 и 340.

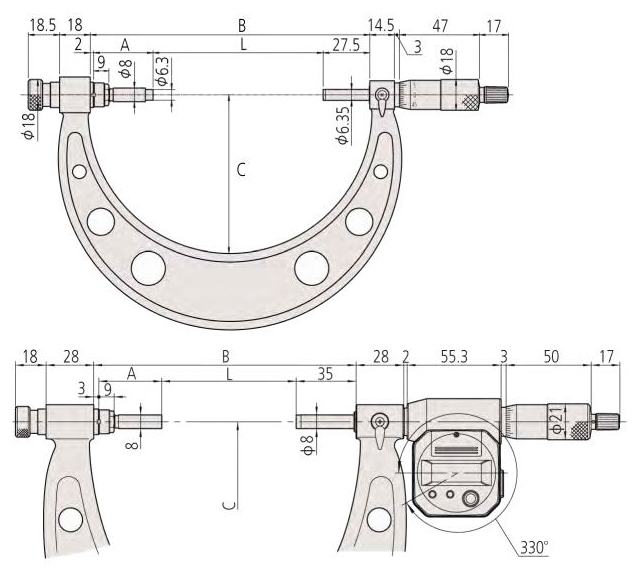

Примечание: значения для В мм и С мм, действительные для всей продукции, показаны в таблицах ниже:
В мм:
Значение для диапазона измерения:
0/150 мм: 164,5; 150/300 мм: 314,5; 300/400 мм: 425; 400/500 мм: 525; 500/600 мм: 625; 600/700 мм: 725; 700/800 мм: 825; 800/900 мм: 925; 900/1000 мм: 1025
С мм:
Значение для диапазона измерения:
0/150 мм: 90; 150/300 мм: 166; 300/400 мм: 220; 400/500 мм: 270; 500/600 мм: 332; 600/700 мм: 382; 700/800 мм: 430; 800/900 мм: 480; 900/1000 мм: 530
0 - 300 мм
| Сменные пятки | М1 мм | М2 мм | М3 мм | М4 мм | М5 мм | М6 мм |
| № | 303950 | 303951 | 303952 | 303953 | 303954 | 303955 |
| L=0/150 мм | 0-25 | 25-50 | 50-75 | 75-100 | 100-125 | 125-150 |
| L=150/300 мм | 150-175 | 175-200 | 200-225 | 225-250 | 250-275 | 275-300 |
| А мм | 135 | 110 | 85 | 60 | 35 | 10 |
300 - 1000 мм
| Сменные пятки | М3 мм | М4 мм | М5 мм | М6 мм |
| № | 304001 | 304002 | 304003 | 304004 |
| L=300/400 мм | 300-325 | 325-350 | 350-375 | 375-400 |
| L=400/500 мм | 400-425 | 425-450 | 450-475 | 475-500 |
| L=500/600 мм | 500-525 | 525-550 | 550-575 | 575-600 |
| L=600/700 мм | 600-625 | 625-650 | 650-675 | 675-700 |
| L=700/800 мм | 700-725 | 725-750 | 750-775 | 775-800 |
| L=800/900 мм | 800-825 | 825-850 | 850-875 | 875-900 |
| L=900/1000 мм | 900-925 | 925-950 | 950-975 | 975-1000 |
| А мм | 87 | 62 | 37 | 12 |
|
