Тип оборудования: испытательная система
Производитель: Seba KMT, Германия
Серия: Surgeflex (SFX)
Модель: Surgeflex SFX 15 и SFX 25
Описание: прибор для испытаний кабелей
Гарантия на установку Surgeflex 15/25: 12 месяцев.
Назначение системы SFX 15 и SFX 25 :

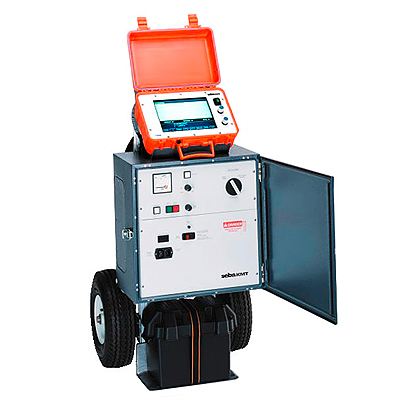

Переносная установка Surgeflex 15/25 для поиска повреждений силовых кабелей и кабелей управления
Независимая от сети, переносная установка для поиска повреждений силовых кабелей и кабелей управления может использоваться без автомобиля. При работе от батарей прибор может работать до 4 часов при полной импульсной энергии, также может работать и от сети. При импульсном напряжении 15 кВ или 25 кВ установку можно использовать для локализации повреждений кабелей среднего и низкого напряжения. При помощи метода отражения электрической дуги (ARM) имеется возможность для предварительной локализации высокоомных повреждений. Низкоомные повреждения кабелей можно определить без высокого напряжения при помощи рефлектометра Teleflex Т3050.
Teleflex Т3050 с интегрированными подсказками пользователю и обслуживанием при помощи одной кнопки автоматически показывает конец кабеля и место повреждения в режиме ARM. В режиме работы «Step - by - Step Easy Mode» даже неопытные пользователи могут осуществлять все регулировки для успешной локализации повреждений. Режим «Expert-Mode» позволяет опытным пользователям свободный выбор установки параметров. В импульсном режиме работы до 1150 Дж система выдает импульсы достаточно высокой мощности для точного определения повреждений кабелей акустическим методом.
Система водонепроницаема, а для облегчения транспортировки в полевых условиях имеет колеса. Все кабели подключения расположены на встроенном креплении для кабелей.
Переносная установка Surgeflex 15/25 для поиска повреждений силовых кабелей и кабелей управления обладает следующими особенностями
Полная локализация повреждений с возможностями для:
Технические характеристики прибора:
Рефлектометр Teleflex T3050-S
| Диапазон измерения | 50 м ... 7500 м |
| Длительность импульса | 50 ns до 10 µs |
| Частота дискретизации | 100 MHz |
| Допуск | ± 0,1% vom Messbereich |
| Установка V/2 | 60 м/µс ... 150 м/µс |
| Дисплей | 10,4" VGA Color TFT |
| Режимы измерения | Прямое измерение L1 Сравнительное измерение через рабочую память режим ARM® Токоимпульсный метод |
| Память | 60 кривых |
| Внешний интерфейс | RS 232 |
| Питание | 230 В, 50 / 60 Гц |
| Рабочая температура | -20°C ... 40°C |
| Размеры (Ш x В x Г) | 360 x 150 x 280 мм |
| Вес | 8 кг |
| Вариант | Напряжение испытания и импульс | Вес |
| Surgeflex 15-560 | 0 ... 15 кВ; 560 Дж | ок. 90 кг |
| Surgeflex 15-1150 | 0 ... 15 кВ; 1120 Дж | ок. 100 кг |
| Surgeflex 15-1150M | 0 ... 7,5 кВ; 1120 Дж / 0 ... 15 кВ; 1120 Дж | ca. 110 кг |
| Surgeflex 25-1150M | 0 ... 12,5 кВ; 1120 Дж / 0 ... 25 кВ; 1120 Дж | ca. 110 кг |
| Последовательность импульсов | 3 ... 9 сек |
| Время работы от батареи | ок. 4 час (560 Дж), / ок. 1,5 час (1120 Дж) |
| Питание | 230 В; 50 / 60 Гц (110 В опционально) |
| Размеры (Ш x В x Г) | 600 x 1250 x 600 мм |
| Длина кабеля подключения | 10 м (стандарт) |
Дополнительные принадлежности:
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по системам для испытания и диагностики кабелей и сетей можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
