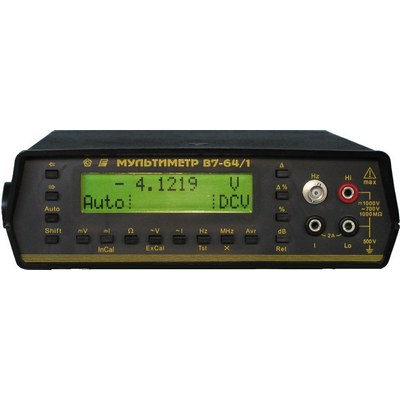

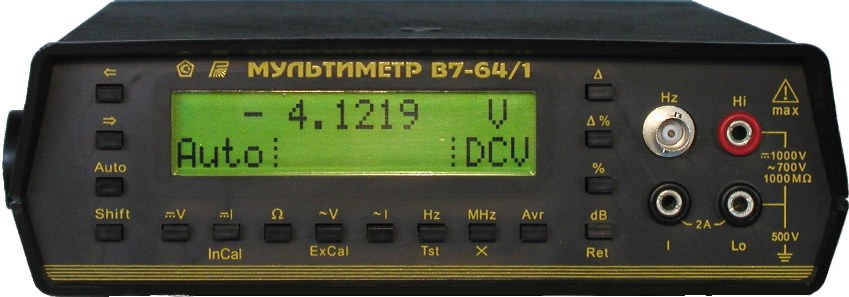

Мультиметр В7-64/1 предназначен для измерения основных электрических величин: постоянного и переменного напряжений, силы постоянного и переменного токов, сопротивления постоянному току, частоты. Прибор обеспечивает измерение среднеквадратического значения (СКЗ) сигналов переменного тока несинусоидальной формы с большим коэффициентом амплитуды. Прибор рассчитан как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсом (стык С2-ИС) RS-232C.
В7-64/1 - модель повышенной точности, построен на прецизионных компонентах более высокого качества.
Измерение:
Измерение напряжения постоянного тока
|
Диапазон значений отображаемой шкалы |
Предел допускаемой основной погрешности при Т = Тк ±5°С. ±(ppm от Ux + ед. мл. р) |
Входное сопротивление, МОм |
Температурный коэффициент, не более, ppm/°С |
|
000.000-500.000 мВ 500.000-1999.999 мВ 2.00000-12.50000 В |
40 + 3 40 + 5 40 + 2 |
Более 10000 |
4 4 4 |
|
12.5000-50.0000 В 50.0000-199.9999 В 200.000-1250.000 В |
50 + 3 50 + 5 50 + 3 |
10 ± 1 % |
5 5 5 |
ПРИМЕЧАНИЕ: Ux - измеряемое значение напряжения; Тк - температура калибровки; ед.мл.р. - единица младшего разряда; ppm - миллионная доля.
Измерение среднеквадратического значения напряжения переменного тока
|
Диапазон значений отображаемой шкалы |
Предел допускаемой основной погрешности при Т=Тк±5°С, ± (% от Ux + ед.мл.р.) |
|||||||||||||||
|
Частота, Гц |
||||||||||||||||
|
10-20 |
20-40 |
40-100 |
0,1-10 кГц |
10-20 кГц |
20-50 кГц |
50-100кГц |
100-200 кГц |
0.2-1 МГц |
||||||||
|
001.00-020.00 мВ |
1,5 + 10 |
0,5 + 10 |
0,2 + 10 |
0,1 + 10 |
Не нормируется |
|||||||||||
|
020.00-199.99 мВ |
0,2 + 10 |
0,5 +10 |
3 + 20 |
5 + 50 |
||||||||||||
|
200.00-1999.99 мВ |
1,5 + 50 |
0,5 + 50 |
0,2 + 50 |
0,1 + 50 |
0,15 + 50 |
0,2 + 50 |
0,5 +100 |
3+200 |
5+500 |
|||||||
|
0.20000-19.9999 В 02.0000-19.9999 В 020.000-199.999 В |
0,3 + 50 |
|
||||||||||||||
|
200.00-750.00 В |
1,5 |
0,5 |
0,2 |
0,2 |
0,3 |
Не нормируется |
||||||||||
Измерение сопротивления постоянному току
|
Диапазон значений отображаемой шкалы |
Предел допускаемой основной погрешности при Т=Тк + 5°С |
Измерительный ток, мкА |
Температурный коэффициент не более, ppm/°С |
|
0.00000-1.99999 кОм |
100 ppm + 3 |
10000000 Rx+50000 |
7 |
|
02.0000-19.9999 кОм |
100 ppm + 3 |
7 |
|
|
020.000-199.999 кОм |
- |
- |
|
|
200.00-1999.99 кОм |
- |
- |
|
|
020.000-150.000 кОм |
100 ppm + 3 |
7 |
|
|
150.00-1999.99 кОм |
200 ppm + 3 |
15 |
|
|
02.0000-19.9999 МОм |
100 ppm. R |
15. R |
|
|
020.00-199.99 МОм |
100 ppm. R |
15. R |
|
|
0200-1999 МОм |
100 ppm. R |
15. R |
ПРИМЕЧАНИЕ. В диапазоне измеряемых сопротивлений свыше 2 МОм в формулу погрешности входит параметр R - величина измеряемого сопротивления, выраженная в мегаомах.
Измерение силы постоянного и переменного тока
|
Диапазон значений отображаемой шкалы |
Предел допускаемой основной погрешности при Т=Тк±5°С, |
Сопротивление шунта |
Температурный коэффициент не более, ppm/°С |
||
|
000.00-1000.00 мА 1000.00-2000.00 мА |
Постоянный ток |
1 Ом (номинальное значение) Входное сопротивление не более 1,3 Ом |
50 |
||
|
0,02 + 2 0,03 |
25 |
||||
|
000.00-2000.00 мА |
Переменный ток |
150 |
|||
|
Частота |
|||||
|
10-20Гц |
20-40Гц |
40-5кГц |
|||
|
1,5+5 |
0,5+5 |
0,2+5 |
|||
Измерение частоты
|
Диапазон значений отображаемой шкалы |
Предел допускаемой основной погрешности при Т=Тк ± 5 °С, ± ppm от Fx ± ед. мл.р. |
Входные сопротивление и емкость |
Температурный коэффициент не более, ррт/°С |
|
Режим "Hz" |
Входное сопротивление не менее 40кОм
Емкость не более 15 пФ |
1 |
|
|
0.00000 - 1.999999 кГц 2.00000 - 19.99999 кГц 20.0000 - 199.9999 кГц 200.000 - 1999.999 кГц 2000.00 - 19999.99 кГц 20000.0 -50000.0 кГц |
10+2 |
||
|
Режим "MHz" |
|||
|
20000.0-199999.9 кГц 200000-1200000 кГц |
10+2 |
||
Мощность, потребляемая прибором от сети питания, не превышает 15 ВА.
Масса прибора не превышает 2 кг.
Габаритные размеры прибора - 242 х 85 х 326 мм. Наработка на отказ не менее 15000ч.
|
