Артикул: LRCD200-EN-SC, LRCD210-EN-BS, LRCD220-EN-BS
|
Комбинированные приборы LRCD для измерения параметров петли, короткого замыкания и УЗО.

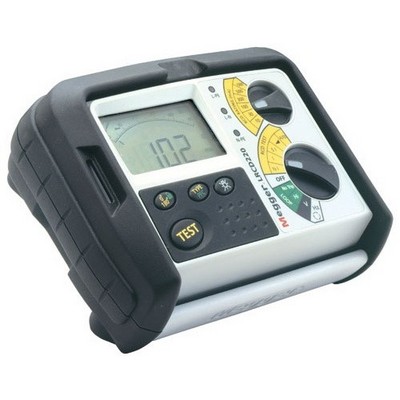

Серия портативных тестеров Megger LRCD 200 – это последнее поколение комбинированных неотключающихся измерительных тестеров контуров и устройств с остаточным током, представляющие собой простые, доступные и гибкие электротехнические инструменты для электриков при испытании цепей под напряжением. Все измерительные приборы серии Megger LRCD-200 поставляются с сертификатом калибровки. Тестер не отключает остаточные токи с разрядом при 30 мА или больше во время тестирования контуров, даже электронных. Прибор LRCD200 обеспечивает трехфазное тестирование контуров без отключения и 1 xI тесты RCD от 10 до 500 мА. Инструмент работает на обширном диапазоне напряжений от 50В до 300В переменного тока однофазно и до 440 В на трехфазном режиме.
LRCD 200 – инструмент предназначен для безопасного тестирования петли короткого замыкания в трехфазных системах и тестирования УЗО номиналом от 10 мА до 500 мА. Расчёт тока КЗ.
LRCD 210 – предназначен для безопасного тестирования параметров петли короткого замыкания. Тестирования УЗО при I/2I ,1I, и 5 I. Расчёт тока КЗ.
LRCD 220 – имеет те же возможности что и LRCD 210 с расширенным рабочим диапазоном при тестировании петли от 100В до 280В В + быстрое двухпроводное тестирование (Фаза-Фаза, Фаза-Земля).
В сериях LTW гарантирован тест до 30 мА без срабатывания УЗО. Также тест петли без срабатывания УЗО может быть применен при наличии электронных УЗО.
| Модель | LRCD200 | LRCD210 | LRCD220 |
| Артикул | LRCD200-EN-SC | LRCD210-EN-SC | LRCD220-EN-SC |
| Стоимость, руб. | 35 813 | 37 878 | 45 843 |
| Параметр | Значение | ||
| Измерение напряжения | 0 В - 500 В | ||
| Погрешность | ± 2% ± 2 цифры | ||
| Измерение частоты | 25Гц до 450 Гц | ||
| Погрешность | ± 0,1 Гц от 25.0 Гц до 199.9 Гц | ||
| ± 1 Гц от 200 Гц до 450 Гц | |||
| Индикатор чередования фаз | - | Идентификация трех проводов и чередования фаз | |
| Частота | 45 Гц до 65 Гц | ||
| Тестирование петли | Диапазоны в соответствии с EN 61557-3 | ||
| 3-проводное тестирование петли без срабатывания УЗО | |||
| Питание | 200V - 280 В 45 Гц до 65 Гц | 100V - 280 В 45 Гц до 65 Гц | |
| Номинальный испытательный ток | 15 мА | 15 мА | |
| Погрешность измерения петли | 0.01 Ом - 9.99 Ом (± 5% ± 0,03 Ом) | ||
| 10.0 Ом - 99,9 Ом (± 5% ± 0,5 Ом) | |||
| 100 Ом - 999 Ом (± 5% ± 5 Ом) | |||
| 1,00 кОм - 2.00 кОм (± 5% ± 30 Ом) | |||
| Двухпроводное тестирование высоким током Фаза/Земля | |||
| Питание | - | 100 В - 480 В | |
| Номинальный ток тестирования | От 15 мА до 2,4 А | ||
| Погрешность измерения петли | 0.01 Ом - 9.99 Ом (± 5% ± 0,03 Ом) | ||
| 10.0 Ом - 99,9 Ом (± 5% ± 0,5 Ом) | |||
| 100 Ом - 999 Ом (± 5% ± 5 Ом) | |||
| 1,00 кОм - 2.00 кОм (± 5% ± 30 Ом) | |||
| Фаза/Фаза | |||
| Питание | - | 100 В - 480 В 45 Гц до 65 Гц | |
| Предполагаемый ток КЗ (PSCC) | Предполагаемый ток КЗ = Номинальное напряжение питания / сопротивление петли |
||
| Точность получена из теста петли | 1 – 199 А разрешением 1 А | ||
| 0,20 кА – 1,99 кА разрешением 10 А | |||
| 2.0 кА – 19,9 кА разрешением 100 А | |||
| Тестирование УЗО | |||
| УЗО тест диапазоны | Тестирования УЗО по EN61557-6 | ||
| 10 мА, 30 мА, 100 мА, 300 мА, 500 мА | 10 мА, 30 мА, 100 мА, 300 мА, 500 мА, 1 А | ||
| Напряжение питания | 200 В - 280 В 45 Гц до 65 Гц | 100 В - 280 В 45 Гц до 65 Гц | |
| Погрешность тока тестирования | |||
| Тест без срабатывания УЗО | (1/2I) от - 8% до - 2% | ||
| Тест со срабатыванием УЗО | (I, 5I) от + 2% до + 8% | ||
| Время Срабатывания | ± 1% ± 1 мс | ||
| Измерение напряжения прикосновения | |||
| Измеряемый диапазон | От 0 В до 50 В | ||
| Ошибка | +5% / + 15% ± 0,5 В | ||
| Общие характеристики | |||
| Рабочий диапазон температуры | -5 °C до + 40 °C | ||
| Рабочая влажность | 93% R.H. на + 40 °C максимально | ||
| Диапазон для хранения | -25 °C до + 70 °C | ||
| Защита от пыли/влаги | IP54 | ||
| Безопасность | МЭК 61010. Соответствует требованиям МЭК 61010-1 Cat I II 300В между фазой и землей | ||
| EN61557 | Соответствует следующим частям EN61557, электрическая безопасность в системах низкого напряжения до 1000 В AC и 1500 В DC – об орудовани е для испытаний, измерения или контроля защитных измерений: |
||
| Часть 1 – Общие требования | |||
| Часть 3 – Измерение сопротивления петли | |||
| Часть 6 – Устройства дифференциального тока (УЗО) | |||
| Питание | Батареи: 8 х 1,5 В элемента типа МЭК LR6 (щелочные); | ||
| Аккумуляторы: 8 х 1,2 В NiCd или NiMH элементы | |||
| Срок службы батареи | 2000 тестов подряд | ||
| Масса | 980 г | ||
| Размеры | 203 х 148 х 78 мм | ||
| Электромагнитная совместимость | В соответствии с МЭК 61326-1 | ||
| № | Наименование | Количество |
| 1 | Комбинированный тестер (цепь и УЗО) LRCD200 | 1 |
| 2 | Набор тестовых проводов (красный/черный/зеленый) | 1 |
| 3 | Стандартная тестовая вилка | 1 |
| 4 | Руководство по эксплуатации | 1 |
|
