Артикул: ПФ-ПР-хх
|

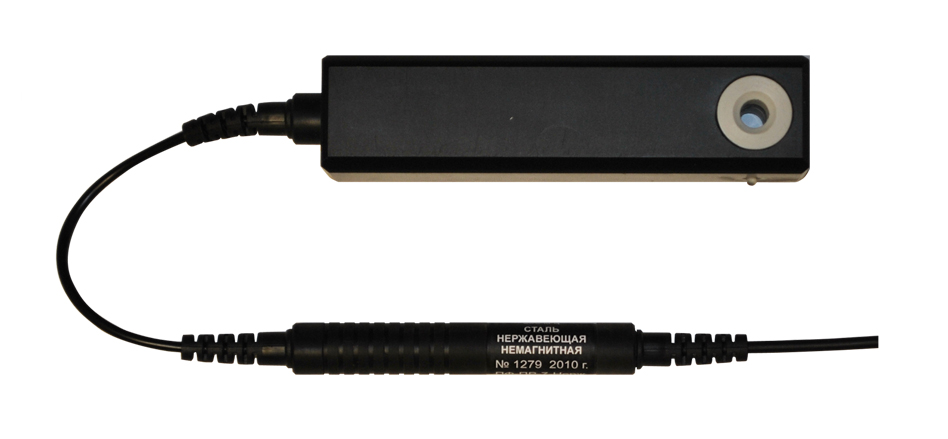

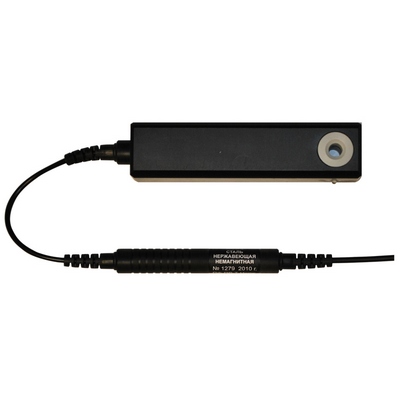

Проходные преобразователи предназначены для обнаружения дефектов в протяженных объектах, таких как прутки, трубки и т.д. Возможен контроль объектов не круглого сечения, например полосы, овальные радиаторные трубки, трубы квадратного сечения, шестигранные прутки и т.д.
Основными типами обнаруживаемых дефектов являются: поверхностные и подповерхностные про-дольные трещины, ориентированные перпендикуляр-но поверхности объекта контроля.
Ввиду большой гаммы видов и размеров контролируемой продукции проходные преобразователи не выпускаются в виде «стандартных», а изготавливаются по типовой конструкции (серия ПФ-ПР-хх) на каждый диаметр контролируемого объекта и требуемую частоту тока возбуждения.
Порог чувствительности дефектоскопа определяется следующими факторами:
| Диаметр D контролируемого объекта 1) | От 4 до 50 мм 2) |
| Материал контролируемых объектов | Ферромагнитные или неферромагнитные металлы и сплавы |
| Частота тока возбуждения | В диапазоне от 5 Гц до 3,8 МГц |
| Тип контролируемого объекта | Полые трубки, прутки, полосы и т.д. |
| Длина неконтролируемых концевых участков | От 0,5D до D 3) |
| Допускаемый диапазон изменения зазора (разница между внутренним диаметром преобразователя и диаметром объекта контроля) |
До 0,1D |
| Тип обнаруживаемых дефектов | Трещины, ориентированные вдоль объекта контроля и перпендикулярно поверхности объекта контроля; объемные пустоты, неэлектропроводящие включения; локальные изменения свойств материала. |
| Порог чувствительности (минимальный обнаруживаемый дефект): | Для прутков: поверхностная трещина глубиной 0,03D, протяженностью D. Для полых трубок: сквозная трещина, протяженностью 0,3D; поверхностная трещина глубиной ½ толщины стенки, протяженностью 0,5D. |
| Световая сигнализация дефекта | Два светодиода на корпусе преобразователя |
| Способ удержания преобразователя | удержание в руке оператора; крепление в зажимное приспособление на столе. |
Примечания:
1) Для не круглых контролируемых объектов эквивалентный диаметр пересчитывается по формуле:
(эквивалентный диаметр) = (длина круговой линии) / 3,14.
2) Возможно расширение диапазона.
3) Возможно изготовление экранированных преобразователей с меньшей длиной неконтролируемых концевых участков.
|
