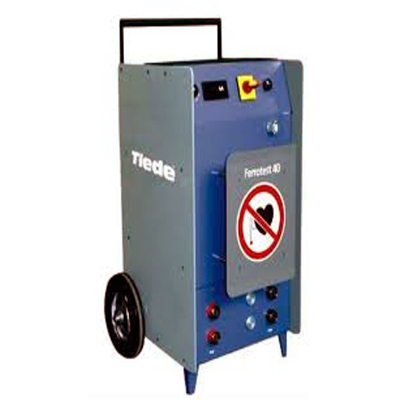

Дефектоскоп позволяет контролировать различные по форме детали, сварные швы, внутренние поверхности отверстий, путем намагничивания отдельных контролируемых участков или изделия в целом циркулярным или продольным полем, создаваемым с помощью набора намагничивающих устройств, питаемых импульсами тока.
Дефектоскоп используется для проведения контроля способом приложенного поля. Для подачи тока на намагничивающее устройство используется педаль. Чтобы размагнитить деталь после поведения контроля, необходимо переключить дефектоскоп в режим "Размагничивание" и снова подать ток.
Реализовано два режима намагничивания:
|
Переменный ток |
|
|
Эффективное значение, А |
2800 |
|
Пиковое значение, А |
4000 |
|
Примерное значение тока короткого замыкания, А |
8000 |
|
Рабочие характеристики |
|
|
Электропитание, В |
400 |
|
Частота, Гц |
50 |
|
Мощность, кВт |
23 |
|
Напряжение холостого хода, макс, В |
7,5 |
|
Рабочее напряжение, В |
12 |
|
Рабочий цикл, % |
30 |
|
Длина сильточного кабеля, м |
4х2,5 |
|
Поперечное сечение, мм2 |
95 |
|
Габариты |
|
|
Размеры (с учетом колес), мм |
500х630х965 |
|
Вес без сильноточных кабелей, кг |
105 |
1. Кабель высоковольтный (056 030)
Тип B (сечение 95 мм2, длина 3 м), в комплекте — 8 шт.
Возможна поставка кабелей необходимой длины
2. Пистолетные рукоятки для установки полюсных наконечников (056 200)
1 ручка с управляющим кабелем и кнопкой
1 ручка без управляющего кабеля
3.Полюсные наконечники (129 112)
Тип C, Рабочий ток до 3000-8000 А
4.«Липучки» магнитные (129 102)
Тип DIX PM 70, в комплекте — 8 шт.
5. Педальный выключатель (056 225)
6. Замкнутые намагничивающие катушки
Замкнутые намагничивающие катушки, работающие от переносных источников питания Tiede
| Число витков | 3 | 3 | 3 |
| Внутренний диаметр | 200 | 350 | 500 |
| № | 129 001 | 129 002 | 129 003 |
7. Шарнирная намагничивающая катушка
Шарнирная намагничивающая катушка с легкоуправляемой блокирующей рукояткой
| Число витков | 3 | 3 | 3 |
| Внутренний диаметр | 200 | 350 | 500 |
| № | 129 020 | 129 021 | 129 022 |
|
