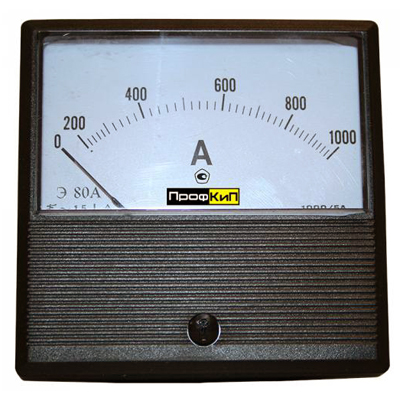

Амперметры щитовые переменного тока ПРОФКИП Э80А предназначены для измерения силы переменного тока в электрических цепях. Относятся к классу электроизмерительных аналоговых, однозначных, щитовых, электромагнитной системы с неподвижной катушкой и подвижным ферромагнитным сердечником со стрелочным указателем, жестко закрепленном на оси вращения сердечника, с неравномерной шкалой и нулевой отметкой на краю диапазона измерений.
Принцип действия амперметров щитовых переменного тока ПРОФКИП Э80А основан на взаимодействии магнитного поля неподвижной катушки, обтекаемой измеряемым током, с подвижным ферромагнитным сердечником. Успокоение подвижной части приборов – воздушное. Приборы имеют корректор механического нуля, расположенного на лицевой панели.
Область применения амперметров щитовых переменного тока ПРОФКИП Э80А – для работы в закрытых помещениях в электроустановках промышленных предприятий, лабораторий, научно-исследовательских институтов, учебных заведений, стендах ТЭЦ, стендах ГЭС, на щитах транспортных средств МПС, в составе бортовой аппаратуры различных видов авиатранспорта, в щитах трансформаторных подстанций, в автоматизированных системах управления технологическими процессами и т.д.
|
Параметры |
Значения |
|
Диапазон измерения |
50 А, 100 А, 150 А, 200 А, 300 А, 400 А, 600 А, 800 А, 1000 А, 1500 А, 2000 А |
|
Подключение |
трансформатор тока с вторичным током 5 А |
|
Предел допускаемой основной приведенной погрешности |
±1.5% |
|
Время установления показаний |
3 с |
|
Рабочие условия эксплуатации |
|
|
Температура окружающего воздуха |
-40°С ... 70°С |
|
Относительная влажность |
20% ... 85% |
|
Атмосферное давление |
84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.) |
|
Общие характеристики |
|
|
Средняя наработка на отказ в нормальных условиях |
65 000 ч. |
|
Средний срок службы |
12 лет |
|
Нормальная частота и область частот |
50 Гц ... 1000 Гц |
|
Рабочее положение |
вертикальное |
|
Габариты |
80х80х70 мм |
|
Вес |
0.15 кг |
|
