Артикул: ПрофКиП К540М
|

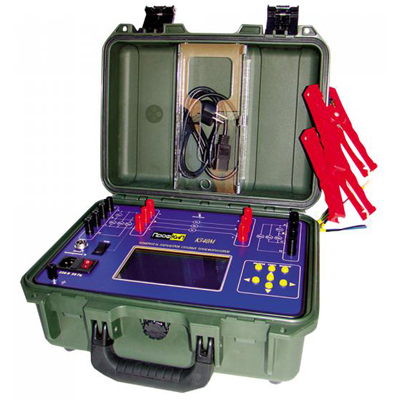

Комплект измерительный цифровой ПРОФКИП К540М предназначен для измерений силы тока, напряжения и мощности в однофазных, и трехфазных трехпроводных, четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз. Класс точности 0.2 /0.5.
В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения. Измеритель предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях службами ОРГРЭС. Комплект измерительный цифровой ПРОФКИП К540М обеспечивает выполнение своих функций в условиях применения соответствующих группе 3 по ГОСТ 22261-94.
|
Параметры |
Значения |
|
Диапазон измеряемых переменных токов (три канала), без использования внешнего измерительного трансформатора тока |
0.01 А … 5 А |
|
Диапазон измеряемых переменных напряжений (два трехканальных измерителя), без использования внешнего измерительного трансформатора напряжения |
5 В … 400 В |
|
Диапазон измеряемых активных мощностей (три канала), без использования внешнего измерительного трансформатора тока и трансформатора напряжения |
1 Вт … 2000 Вт |
|
Диапазон измеряемых сопротивлений постоянному току |
0.00005 Ом … 1999 Ом |
|
Диапазон измеряемой частоты |
45 Гц … 55 Гц |
|
Пределы измерения тока |
0.1 А, 1 А, 5 А |
|
Пределы измерения напряжения |
100 В … 400 В |
|
Пределы измерения сопротивления |
0.00002 Ом … 1999 Ом |
|
Основная приведенная погрешность измерения напряжений |
не более 0.2% |
|
Основная приведенная погрешность измерения мощности |
не более 0.5% |
|
Основная приведенная погрешность измерения токов |
не более 0.5% |
|
Абсолютная погрешность измерения частоты |
не более 0.25 Гц |
|
Основная приведенная погрешность измерения сопротивления постоянному току |
0.5% |
|
Входное сопротивление каналов измерения напряжения |
400 кОм |
|
Падение напряжения нагрузки каналов измерения силы тока |
75 мВ |
|
Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур, не превышает предела допускаемой основной погрешности |
|
|
Нормальные условия применения |
|
|
Температура окружающего воздуха |
20°С ± 5°С |
|
Относительная влажность воздуха |
30% ... 80% |
|
Атмосферное давление |
84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.) |
|
Напряжение питающей сети переменного тока |
220 В ± 4.4 В |
|
Частота питающей сети |
50.0 Гц ±0.5 Гц |
|
Рабочие условия применения |
|
|
Температура окружающего воздуха |
5°С ... 40°С |
|
Относительная влажность воздуха |
до 80% при 30°С |
|
Атмосферное давление |
84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.) |
|
Напряжение питающей сети переменного тока |
220 В ± 22 В |
|
Частота питающей сети |
50 Гц ± 1 Гц |
|
Общие характеристики |
|
|
Средний срок службы |
не менее 8 лет |
|
Средняя наработка на отказ |
не менее 10 000 ч. |
|
Питание |
220 В ±22 В, 50 Гц ±1 Гц |
|
Габариты |
320х180х390 мм |
|
Вес |
6 кг |
|
