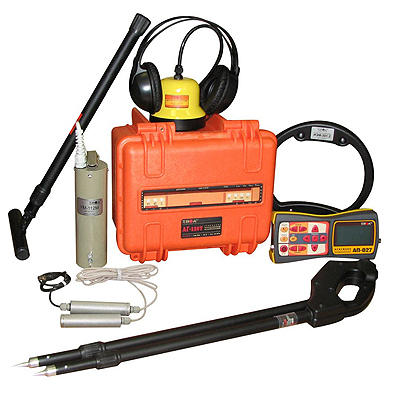

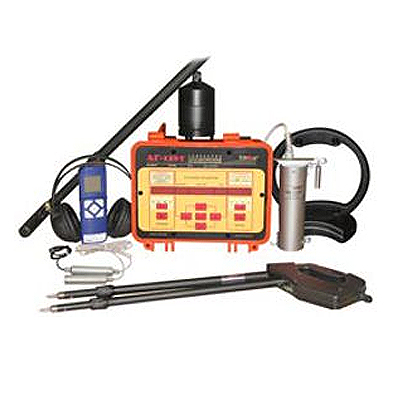

Кабелетрассотечеискатель Атлет ТЭК-120 ГАЗ-2
Тип оборудования: кабелеискатель, трассоискатель, кабелетрассотечеискатель
Страна производитель: Россия
Серия: Атлет ТЭК-120
Модель: Атлет ТЭК-120 ГАЗ-2
Описание: комплект для трассопоиска
Гарантия на трассоискатель Атлет ТЭК-120 ГАЗ-2: 24 месяца
Трассопоисковый комплект Атлет ТЭК-120 ГАЗ-2
Назначение кабелетрассотечеискателя Атлет ТЭК-120 ГАЗ-2
Кабелетрассотечеискатель предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Наличие акустического датчика и ударного механизма позволяет проводить трассировку металлических и неэлектропроводящих трубопроводов, поиск утечек из трубопроводов и поиск мест повреждения кабеля.
Датчики контроля изоляции (ДКИ-100) и датчик-определитель дефектов коммуникаций ДОДК-100 предназначены для определения мест повреждения изоляции защитных покрытий газопроводов, систем катодной защиты тубопроводов.
Генератор мощностью 120 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокойдальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.
Области применения Атлет ТЭК-120 ТУЗ
Условия эксплуатации трассокабелеискателя Атлет ТЭК-120 ТУЗ
Особенности генератора АГ-120Т:
- возможность выбора мощности генератора в зависимости от решаемых задач (от 120 до 270 Вт).
- мультичастотный (200...10000Гц), многофункциональный прибор может комплектоваться любым поисковым приемником.
- прибор не имеет равных по качественному показателю - соотношение: мощность - ресурс - габариты - вес.
- при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
- ограничение выходного напряжения на безопасном для человека уровне (24В).
- возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, механизма ударного УМ-112.
Особенности приемника АП-015:
- чрезвычайно маленькие размеры и вес приемника (помещается в руке или во внутреннем кармане куртки. Имеется крепление к поясу).
- не требует обязательного постоянного наблюдения дисплея, благодаря достаточной информативности звуковой индикации о номинальных и экстремальных уровнях сигнала (специальные «тревожные» звуки указывают, каким именно регулятором следует устра-нить «зашкаливание»). Достаточно иметь оперативный доступ к регуляторам.
- «мелодичные», приятные для слуха оператора синтезированные звуки трех видов конкретно информируют о приближении / удалении трассы. Один из видов синтезированного звука позволяет непосредственно выбрать ноту «по вкусу оператора» (плавным регулятором «частота»), громкость звучания которой будет соответствовать уровню принятого сигнала.
- прибор позволяет осуществлять трассопоиск без применения головных телефонов, благодаря встроенному излучателю синтезированного звука (неизменная громкость, нота выше - приближение, нота ниже - удаление).
- плавно регулируемый фильтр высокой избирательности позволяет при течепоиске аккуратно «отрезать» мешающие звуки без ущерба для характерных звуков искомой утеч-ки.
- повышенная помехозащищенность (обеспечивается дополнительной предварительной фильтрацией в первом каскаде усилителей датчиков).
- комфортный уровень звука в головных телефонах устанавливается оператором независимо от других настроек. Отдельная регулировка громкости не дает прибору возможности «бить по ушам» при неожиданном возрастании уровня сигнала.
- имеется режим «HOLD» (хранение) при котором прекращаются измерения и отключается звуковая индикация, а последние показания «запоминаются».
Кабелетрассотечеискатель Атлет ТЭК-120 ГАЗ решает следующие задачи:
Технические характеристики кабелетрассотечеискателя Атлет ТЭК-120ГАЗ-2:
Генератор АГ-120Т
|
Частоты генерируемого сигнала, Гц |
|
|
частоты f1, f2, f3 («постоянные») |
выбираются пользователем в диапазоне 200...9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память. |
|
частота f4 («временная») |
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
|
Режимы генерации |
|
|
режим 1 |
непрерывный «НП» |
|
режим 2 |
кратковременные посылки «ПР» |
| режим 3 длительность импульса, мс частота следования импульсов, Гц |
трехчастотный (посылки с чередованием частот f1, f2, f3) «3F» |
| режим 4 амплитуда импульса частота следования импульсов (ударов), уд/мин - низкая - средняя - высокая длительность импульса |
генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара (С1, С2 или С3 на поле «ТОК») 20 40 80 минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
|
Выходные параметры |
|
|
Выходной ток, А |
|
|
максимальный в ручном режиме: |
|
|
задаваемый для автосогласования |
четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1...9,9А с дискретностью 0,1А и заносятся в энергонезависимую память |
|
Максимальное выходное напряжение, В |
|
|
- при автономном питании |
220 |
|
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт |
|
|
- при автономном питании или от внешнего аккумулятора 24В |
120 непрерывно и «3F» на 1,2...300 Ом / 180 импульсы на 0,8...200 Ом |
|
- с добавлением внешнего аккумулятора 12В |
180 непрерывно и «3F» на 1,8...450 Ом / 270 импульсы на 1,2...300 Ом |
|
- от сетевого блока (СБП) |
70 на 0,7...200 Ом |
|
ПРИМЕЧАНИЕ. |
|
|
Допустимое сопротивление нагрузки |
|
|
любое |
|
|
Диапазон сопротивлений согласованной нагрузки, не уже, Ом |
|
|
для минимального задаваемого тока (0,1А) |
|
|
для максимального непрерывного тока (10А) |
|
|
для максимального тока в импульсе (15А) |
|
|
Согласование с нагрузкой |
|
| - автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное |
|
|
Источники питания |
|
|
Встроенный аккумуляторный комплект |
два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач |
|
Ресурс питания при температуре окружающей среды 0ºС в зависимости от изначально достигнутой мощности не менее, час |
|
|
- непрерывная генерация |
1,2 при 120Вт автономно/180Вт с доп. акк. 12В |
|
- импульсные посылки одной частоты |
8 при 180Вт автономно/270Вт с доп. акк. 12В |
|
- импульсные посылки трех частот |
4 при 120Вт автономно/180Вт с доп. акк. 12В |
| - генерация ударных импульсов с максимальной частотой 80уд/мин | 20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно) |
|
Время зарядки автономных аккумуляторов не более, час |
8 |
|
Сетевой блок для работы или зарядки аккумуляторов |
выходное напряжение 15В, выходной ток 15А max |
|
Допустимые внешние аккумуляторы |
11...14В / 22...28В ≥24Ач |
|
Функциональные особенности |
|
|
Автоматические функции |
- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при «длительном» простое (1мин) |
|
Автоматические выключения генерации (зарядки) |
- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда) |
|
Типы подключаемых нагрузок при генерации «SIN» |
- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля |
|
Автоматическое повторное согласование в режиме «SIN» |
при отклонениях установленного тока нагрузки более ±2dB |
|
Конструктивные параметры |
|
|
Выходной усилитель мощности |
импульсный, технология CLASS D(BD), КПД > 80% |
|
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона |
- все питающие напряжения |
|
Управление |
девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров). «Интуитивный» интерфейс. |
|
Габаритные размеры электронного блока (кейса), не более, мм |
305х270х194 |
|
Вес электронного блока, |
12 |
|
Условия эксплуатации |
|
|
Допустимый диапазон температур окружающей среды при эксплуатации |
-30...+45ºС |
|
Класс климатической защиты |
IP54 (пылеводонепроницаемый ударопрочный корпус) |
Приёмник АП-015:
| Параметр |
Тарссопоиск |
Течепоиск |
|
Вид работы (трассопоиск/течепоиск) |
Определяется подключенным датчиком |
|
|
Центральная частота фильтра приемника, Гц |
Переключаемая. |
Плавно регулируемая в диапазоне 125...2500 |
|
Добротность фильтра приемника (Q) |
Не менее 80. |
Переключаемая. |
|
«Широкая полоса», Гц |
40...10000 |
110...2900 |
|
Помехозащита входа (предварительная фильтрация в усилителе датчика) |
Переключаемый резонансный фильтр. (50/100/512/1024/8928 Гц, Q не менее 10). |
Полосовой фильтр. |
|
Максимальный коэффициент усиления электрического тракта и динамический диапазон входного сигнала, дБ |
90 |
68 |
|
Датчик |
Индукционый |
Пьезокристаллический |
|
Визуальная индикация (ЖКИ) |
Символы и значения выбираемых режимов и параметров. |
|
|
Цифровое значение уровня сигнала (%) |
||
|
MAX за период измерений |
MIN за период измерений |
|
|
Линейная анимация уровня сигнала (12сегментов) |
||
|
Текущее значение уровня сигнала («быстрые» сегменты) |
||
|
Звуковая индикация |
Головные телефоны - натуральный широкополосный или отфильтрованный сигнал. |
|
|
Головные телефоны -синтезированный звук (три вида) |
- |
|
|
Встроенный излучатель - синтезированный звук (один вид) |
||
|
Звуковая сигнализация |
Перегрузка на выходе датчика |
|
|
Максимальная выходная мощность на головных телефонах, не менее, мВт |
120 |
|
|
Питание |
Напряжение 2...3,5В. Алкалиновые батереи АА 1,5В (2шт.). |
|
|
Время зарядки одной пары аккумуляторов, не более, ч |
3 |
|
|
Время непрерывной работы от одной пары источников питания, не менее, ч |
20 |
|
|
Масса электронного блока, кг |
0,2 |
|
|
Габаритные размеры электронного блока, мм |
185´ 65´ 30 |
|
Электромагнитный датчик ЭМД-230:
| Тип преобразователя |
резонансная ферритовая магнитная антенна |
|
Частота резонанса, Гц |
8928; 1024; 512 |
|
Тип питания |
от приемника |
|
Коммутация резонанса |
принудительная (управляется приемником) |
Датчик акустический АД - 225:
| Чувствительность, V/g |
5 |
|
Габаритные размеры прибора, не более, мм |
105х75 |
|
Масса, не более, кг |
1,5 |
Индуктивная антенна ИЭМ - 301.2:
| Тип построения |
Параллельный резонансный контур |
|
Частота резонанса |
8928 |
|
Диаметр, мм |
240 |
|
Масса, не более, кг |
0,6 |
Механизм ударный УМ-112:
| Рабочее положение крепления ударного механизма на трубу: допустимое - оптимальное для максимальной дальности трассировки - |
любое верхнее |
| Длина соединительного кабеля "УМ-112", не менее, м | 5 |
| Диаметр исследуемой трубы, мм | от 50 |
| Габаритные размеры, не более, мм | 90 х 200 |
| Масса комплекта, не более, кг | 3 |
Датчик контроля изоляции ДКИ-115:
| Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф): «0» «I» «II» |
0,3...14 3...140 30...1400 |
|
Частотный диапазон, Гц |
40...10000 |
|
Максимально допустимое переменное входное напряжение, В |
400 |
|
База (расстояние между электродами в рабочем положении), мм |
для угла раствора 30º - 550 |
| Длина штанг, не более, мм - в рабочем положении - в транспортном положении |
780 490 |
|
Вес, не более, кг |
0,8 |
Датчик Определитель Дефектов Коммуникации (ДОДК-115):
| Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм |
15 |
|
Точность определения обрыва кабеля, м |
0,25 |
|
Входное сопротивление датчика, Мом |
2,4 |
|
Питание предварительного усилителя |
внешнее от приёмника. |
|
Коэффициент усиления предварительного усилителя, дб |
40 |

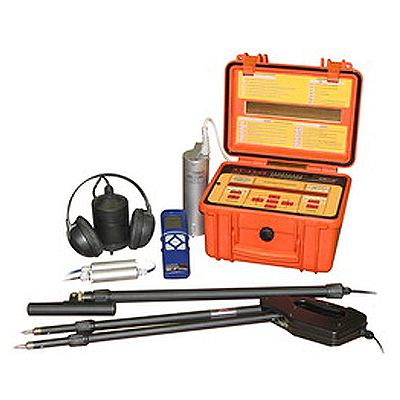

Комплект поставки кабелетрассотечеискателя Атлет ТЭК-120 ГАЗ-2:
- генератор АГ-120Т
- приемник АП-015
- электромагнитный датчик ЭМД-230
- акустический датчик АД-225
- контроля изоляции ДКИ-115
- датчик определитель дефектов коммуникаций (ДОДК-115)
- антенна рамочная ИЭМ-301.2
- ударный механизм УМ-112
- головные телефоны
- дополнительные принадлежности
Кабелетрассотечеискатель Атлет ТЭК-120 ГАЗ-2
|
