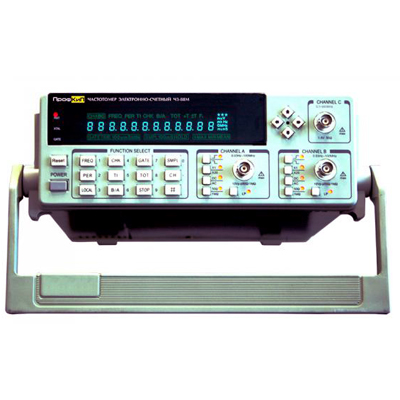

Частотомер электронно-счетный ПРОФКИП Ч3-88М предназначен для измерений частотно-временных параметров радиосигналов с программируемой обработкой результатов измерений в реальном времени.
С помощью частотомера электронно-счетного ПРОФКИП Ч3-88М возможно проводить измерения таких параметров сигнала, как: частота, период, временной интервал с разрешением от 7 нс, отношение частот (каналы: 1 /2, 2 /1, 1 /3, 3 /1), фазовый сдвиг между сигналами (каналы: 1 /2, 1 /2 с усреднением результата), длительность и скважность импульсов, подсчет их количества (канал 1). Частотомер электронно-счетный ПРОФКИП Ч3-88М позволяет применять к результату измерений частоты режимы статистической обработки и математические функции: среднее значение, минимальное, максимальное, среднеквадратическое отклонение, относительное изменение частоты по отношению к заданному опорному значению, а также измерять девиацию Аллана (СКО).
Интерфейсы RS-232, КОП для использования в автоматизированных системах контроля или тестирования. В совокупности с высоким разрешением (до 12 разрядов) это делает частотомер мощным инструментом для решения задач частотно-временных измерений.
|
Параметры |
Значения |
|
Измерительные функции |
частота, период, временной интервал, отношение частот, фазовый сдвиг между сигналами, длительность импульсов, скважность импульсов, счет импульсов |
|
Дисплей |
12-разрядный |
|
Канал 1, Канал 2 |
|
|
Диапазон частот |
0.03 Гц … 100 МГц |
|
Диапазон периодов |
7 нс … 7000 с |
|
Диапазон временных интервалов |
20 нс … 7000 с |
|
Фазовый сдвиг |
0° … 360° |
|
Длительность импульсов |
> 20 нс (при периоде следования не более 100 с) |
|
Скважность |
1% … 99% (при периоде следования не более 100 с) |
|
Счет импульсов |
0 … 1 х 1012 |
|
Входной импеданс |
1 МОм /45 пФ, 50 Ом |
|
Канал 3 |
|
|
Диапазон частот |
100 МГц … 500 МГц |
|
Входной импеданс |
50 Ом |
|
Вход |
|
|
Входное сопротивление |
|
|
Входное напряжение |
до 100 МГц: 30 мВ … 1.5 В 100 МГц … 500 МГц: 50 мВ … 1.5 В |
|
Связь по входу |
открытый и закрытый (канал 1, канал 2) закрытый (канал 3) |
|
Точность |
|
|
Точность опорного генератора |
±1 х10-7 |
|
Разрешение по частоте |
9 разрядов (время счета – секунда) |
|
Общие характеристики |
|
|
Питание |
110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
|
Габариты |
255х100х370 мм |
|
Вес |
2 кг |
|
