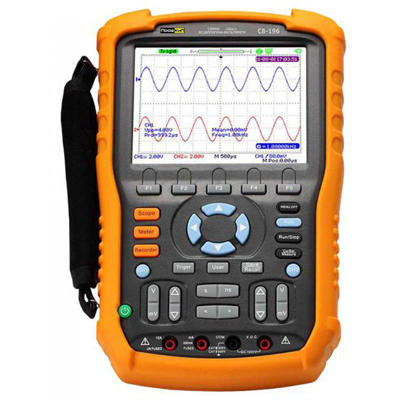

Параметры

Значения

Количество каналов

2

Полоса пропускания

0 МГц … 100 МГц

Канал вертикального отклонения

Время нарастания

≤ 3.5 нс

Коэффициент отклонения

5 мВ /дел … 100 в /дел

Точность установки

3%

Постоянное смещение

2 мВ … 200 мВ: ±1.6 В

206 мВ … 10 В: ±40 В

10.2 В … 100 В: ±400 В

Входной импеданс

1 МОм ±2% /18 пФ ±3 пФ

Максимальное входное напряжение

до 1000 Вскз CAT II /600 Вскз CAT III между двумя входами осциллографа (дифференциальное напряжение)

300 Вскз CAT II /150 Вскз CAT III при прямом подключении ко входу осциллографа

до 1000 Вскз CAT II /600 Вскз CAT III при использовании делителя

Связь по входу

открытый, закрытый и «земля»

Канал горизонтального отклонения

Коэффициент развертки

2.5 нс /дел … 50 с /дел

Погрешность установки

±0.005%

Режим работы

основной, ZOOM окна, самописец (ROL), X-Y

Синхронизация

Источник синхронизации

канал 1, канал 2

Режим запуска

автоколебательный, ждущий, однократный

Тип синхронизации

по фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT)

Аналого-цифровое преобразование

Разрядность АЦП

8 бит

Частота дискретизации в реальном времени

1 Гвыб /с (500 Мвыб /с на канал)

Эквивалентная частота дискретизации

50 Гвыб /с (для периодического сигнала)

Интерполяция

sin X /x, линейная

Глубина памяти

быстрая: 40 К (20 К на канал)

длинная: 2 М (1М на канал)

Режим сбора данных

стандартная выборка, усреднение (4 /… /256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10 с, 20 с, ∞, выкл.) самописец (от 100 мс /дел)

Измерения

По вертикали

пик-пик, амплитуда, максимум, минимум, «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе

По горизонтали

частота, период, время нарастания и спада, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительных импульсов, коэффициент заполнения для отрицательных импульсов, фаза

Измерение времени задержки

8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Курсорные измерения

ΔU, ΔT, Δ1 /T (вручную), режим «сложение»

Мультиметр

Постоянное напряжение

Предел измерения

60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В

Разрешение

10 мкВ, 100 мкВ,1 мВ, 10 мВ, 100 мВ, 1 В

Точность

1% … 1.5%

Переменное (СКЗ) напряжение

Предел измерения (20 Гц … 1 кГц)

60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В

Разрешение

10 мкВ, 100 мкВ,1 мВ, 10 мВ, 100 мВ, 1 В

Точность

1% … 1.5%

Постоянный ток

Предел измерения

60 мА, 600 мА, 6 А, 10 А

Разрешение

10 мкА, 100 мкА, 1 мА, 10 мА

Точность

1% … 2%

Переменный (СКЗ) ток

Предел измерения (20 Гц … 1 кГц)

60 мА, 600 мА, 6 А, 10 А

Разрешение

10 мкА, 100 мкА, 1 мА, 10 мА

Точность

1% … 2%

Сопротивление

Предел измерения

600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм

Разрешение

0.1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм

Точность

1% … 2%

Емкость

Предел измерения

40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ (минимальное измерение от 5 нФ)

Разрешение

10 пФ, 100 пФ, 1 нФ, 100 нФ

Точность

±4% (от 5 нФ)

Прозвон цепи

Порог срабатывания

< 50 >

Индикация

непрерывный звуковой сигнал f = 2 кГц

Испытание P-N

Максимальный тестовый ток

1.5 мА

Тестовое напряжение

0 В … 2 В

Цифровой самописец

Режим просмотра

полный: отображения всех записанных данных

нормальный: отображение последних записанных данных

Глубина записи

800 К (осциллограф)

1.2 М (мультиметр)

Длительность записи

> 24 ч (осциллограф)

> 33 ч (мультиметр)

Регистратор

Коэффициент развертки

100 мс /дел … 50 с /дел

Глубина записи

7 М (3.5 М на канал), возможность записи на внешний USB-flash диск

Дополнительные возможности

Интерфейс

USB 2.0 (Device, Host) для сохранения данных и дистанционного управления

Память

10 осциллограмм /20 профилей

Математика

сложение, вычитание, умножение, деление, БПФ, инверсия

Документирование

запись и воспроизведение до 2500 кадров

Сохранение данных

запись формы сигнала в форматах BMP, CSV

Общие характеристики

Питание

100 В … 240 В, 50 Гц /60 Гц, встроенная Li-Ion 7.4 В батарея (5 часов работы)

Габариты

259х163х53 мм

Вес

1.5 кг
