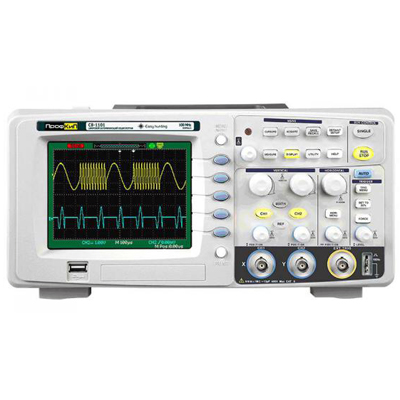

Цифровой осциллограф ПРОФКИП С8-1101 современный прибор для решения широкого круга задач по наблюдению и анализу формы сигнала. Для упрощения эксплуатации приборе существуют несколько режимов автоматических измерений.
Осциллограф цифровой ПРОФКИП С8-1101 имеет цветной ЖКИ экран, меню прибора содержит набор цветовых схем, имеется поддержка русского языка. Органы управления отличаются эргономичностью и имеют удобное расположение. Режимы работы позволяют осуществлять одновременное наблюдение некогерентных сигналов, так же возможно использование различных типов синхронизации.
Осциллограф цифровой ПРОФКИП С8-1101 выполняет математическую обработку сигнала с различными алгоритмами, использует разные типы фильтрации. БПФ предназначен для обработки и визуализации частотных составляющих сигнала и формы спектра, что является мощным аналитическим инструментом для изучения импульсного отклика фильтров и систем, а также измерения гармонических составляющих и искажений сигнала.. Прибор легко подключается к ПК по интерфейсу USB. Так же предусмотрено подключения внешнего накопителя, для хранения данных. Расширить область применения осциллографа цифрового ПРОФКИП С8-1101, используя его для измерений в мощных цепях, где присутствует высокое напряжение (источники электропитания, электромоторы, преобразователи и т.п.) возможно при использовании дифференциальных пробников, обеспечив полную развязку прибора с электрическими цепями (дифференциальный пробник приобретается отдельно).
Осциллограф цифровой ПРОФКИП С8-1101 может стать хорошим помощником, как в домашней лаборатории, так и на производстве.
|
Параметры |
Значения |
|
Полоса пропускания |
0 МГц … 100 МГц |
|
Количество каналов |
2 + 1 внешний канал синхронизации |
|
Максимальная частота дискретизации |
500 Мвыб /с (1 канал) 250 Мвыб /с (2 канала) |
|
Эквивалентная частота дискретизации |
50 Гвыб /с |
|
Глубина памяти |
32 К (1 канал) |
|
Время нарастания |
< 3.5 нс |
|
Входной импеданс |
1 МОм /17 пФ |
|
Диапазон временной развертки |
2.5 нс /дел … 50 с /дел сканирование: 100 мс /дел … 50 с /дел |
|
Чувствительность по вертикали |
2 мВ /дел … 10 В /дел (шаг 1-2-5) |
|
Разрешение по вертикали |
8 бит |
|
Источник синхронизации |
канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE) |
|
Режим синхронизации |
фронт, длина импульса, ТВ-синхронизация, спад, поочередный |
|
Математические операции |
сложение, вычитание, умножение, деление, БПФ |
|
Цифровые фильтры |
ВЧ, НЧ, полосовой, режекторный |
|
Максимальное входное напряжение |
400 В |
|
Сохранение |
2 опорных маски, 20 профилей настроек, 20 осциллограмм |
|
Внешние накопители данных |
изображение, данные, осциллограмма, настройки |
|
Язык |
русский + 11 дополнительных |
|
Программное обеспечение |
дистанционное управление, извлечение данных и анализ формы волны |
|
Общие характеристики |
|
|
Экран |
5.7 дюймов, цветной TFT (320х234) LCD |
|
Интерфейс |
USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL) |
|
Питание |
100 В … 240 В, 45 Гц … 440 Гц, 50 ВА |
|
Габариты |
305х133х154 мм |
|
Вес |
2.3 кг |
|
